Hafta 4 — Ağaçlar, Öbekler ve Huffman Kodlaması¶
CEN207 Veri Yapıları (eski adıyla CE205) · Güz 2026–2027
Ders notu (PDF) Ders notu (DOCX) Sunum (PDF) Sunum (PPTX) Sunum (HTML, çevrimdışı) Tümünü indir (ZIP) Sunumu tam ekran aç
Sunumun içine tıklayıp ok tuşlarıyla ilerleyin; tam ekran için sunumun sağ altındaki düğmeyi ya da yukarıdaki "Sunumu tam ekran aç" bağlantısını kullanın.
Bu hafta
Öğrenme çıktıları. Bu haftanın sonunda, dallanan ilişkileri modelleyebilen veri yapısını — ağacı (tree) — açıklayabilecek, çizebilecek ve uygulayabilecek durumda olacaksınız; son üç haftanın tamamen doğrusal yapılarından (dosya sistemleri, aile ağaçları, organizasyon şemaları) farklı olarak. Bir ağacı üç farklı özyinelemeli (recursive) yöntemle (preorder, inorder, postorder) dolaşacak, dördüncü bir yöntemle (level order) bir kuyruk (queue) kullanarak dolaşacak, ve inorder dolaşmayı beşinci kez özyineleme yerine kendi yığınımızla (stack) yapacaksınız. İkili öbeği (binary heap) tanıyacaksınız: en iyi değeri her zaman O(log n) sürede erişilebilir tutan, dizi tabanlı (array-backed) ağacı; onu O(n) sürede sıfırdan kuracak, sıralama için (öbek sıralaması, heap sort) ve öncelik kuyruğu (priority queue) çalıştırmak için kullanacaksınız. Her biri bir özelliği başka bir özellikle takas eden üç öbek varyasyonu göreceksiniz: d-ary, binom (binomial), solcu (leftist). Son olarak, sık geçen sembollere kısa, nadir geçenlere uzun kod vererek metni sıkıştıran 1952 tarihli algoritma Huffman kodlamasını, yalnızca bir ağaç öbeği kullanarak kuracaksınız. Bu çıktılar ders izlencesinin ÖÇ.1 (temel veri yapılarını açıklama), ÖÇ.2 (algoritmik karmaşıklık analizi) ve ÖÇ.7 (bir problem için doğru yapıyı seçme) maddelerine karşılık gelir.
Önce bilmeniz gerekenler. Hafta 1 size işaretçileri (pointer) ve belleği numaralı kutular olarak resmetmeyi verdi. Hafta 2 size bağlı listeyi (linked list) — işaretçilerle birbirine bağlanan düğümleri — verdi. Hafta 3 size yığını (stack), kuyruğu (queue) ve özyinelemeyi (recursion) verdi, ve özyinelemenin aslında sahne arkasında çalışan bir yığın olduğunu gösterdi. Bu hafta bu dört fikri birden yeniden kullanır: bir ağaç düğümü, işaretçili bir struct'tır — tıpkı bağlı liste düğümü gibi — yalnız tek bir yere değil, iki (ya da daha fazla) yere işaret eder; bir ağacı özyinelemeli dolaşmak, Hanoi Kuleleri'ndeki çağrı yığını (call stack) fikrinin ta kendisidir; seviye seviye dolaşmak ise Hafta 3'ün kuyruğunu, değişmeden, gerektirir. Bunlardan herhangi biri "hatırladım" değil de yeni geliyorsa, hemen aşağıdaki 0. bölümdeki kısa özet tam size göre.
3 saatlik oturum için zaman planı. Ağaçlar, terimler ve biçimler (~35 dk) · dolaşmalar: preorder, inorder, postorder, özyinelemesiz inorder, level order (~55 dk) · kısa ara · dizi gösterimi ve ikili öbek: ekleme, çıkarma, öbek kurma, öbek sıralaması (~50 dk) · öncelik kuyrukları ve öbek varyasyonları (~30 dk) · Huffman kodlaması (~25 dk) · toparlama ve kendini sınama (~10 dk).
0. Başlamadan önce¶
0.1 Zaten bildikleriniz¶
Son üç haftanın üç fikri, bu haftanın ağırlığının neredeyse tamamını taşıyor. Önce bunların sağlam olduğundan emin olalım.
Hafta 1'den — işaretçiler ve bellek. Bir struct, aynı anda birden fazla işaretçi alanı tutabilir. Şunu yazmamızı hiçbir şey engellemez:
Bu, bağlı liste düğümüyle aynı fikirdir — bir değer artı başka düğümlere işaretçiler — yalnız bağlı liste düğümünün tek bir next işaretçisi varken bunun iki tanesi var, left ve right. Tek bu değişiklik — bir yerine iki işaretçi — "liste"den "ağaca" olan sıçramanın tamamıdır: bir düğümün artık birden fazla düğümü sarkabilir, yani yapı dallanabilir.
Hafta 2'den — bağlı listeler ve NULL. Bir bağlı liste, bir next işaretçisi NULL olduğunda biter. Bir ağaç da aynı şekilde biter: left == NULL olan bir düğümün sol çocuğu yoktur, right == NULL olanın sağ çocuğu yoktur, ve ikisi de NULL olan bir düğüme yaprak (leaf) denir — listenin "son düğümü"nün ağaçtaki karşılığı. Bir ağaç kurmak hâlâ yalnızca malloc ve işaretçi ataması; burada yeni bir şey yok.
Hafta 3'ten — yığın, kuyruk ve özyineleme. İşte asıl büyük olan bu. Özyineleme bir yığındır: her özyinelemeli çağrı yeni bir yığın çerçevesi (stack frame) iter (parametreleri, yerel değişkenleri, dönülecek noktayı), ve dönüş bunu geri çeker. Özyinelemeli bir ağaç fonksiyonu yazdığımızda, Hanoi Kuleleri için elle yaptığımız defter tutmayı, tam anlamıyla derleyicinin çağrı yığınından istiyoruz demektir. Bu hafta içinde aynı dolaşmayı özyineleme olmadan, kendi dizi tabanlı yığınımızla da yazacağız — Hafta 3'teki yığının ta kendisi, yalnız sayı yerine ağaç düğümü tutuyor — bu bağlantıyı tamamen somutlaştırmak için. Kuyruk da değişmeden geri dönüyor: bir ağacın level-order dolaşması, tam olarak Hafta 3'te kurduğunuz dizi/döngüsel kuyruğu (circular queue) kullanır, yalnızca int yerine ağaç düğümü kuyruğa ekler (enqueue) ve çıkarır (dequeue).
Bunlardan herhangi biri "ha, hatırladım" değil de yeni geliyorsa, devam etmeden önce Hafta 1–3 notlarıyla geçirilecek beş dakika kendini kat kat öder — aşağıdaki her şey bunları bildiğinizi varsayıyor.
0.2 Bu haftanın haritası¶
flowchart TD
W4["Hafta 4: Ağaçlar, Öbekler ve Huffman Kodlaması"]
W4 --> T["Ağaçlar: terimler ve biçimler"]
T --> T1["Genel ağaç: kök, ebeveyn, çocuk, kardeş, yaprak, derinlik, yükseklik, derece"]

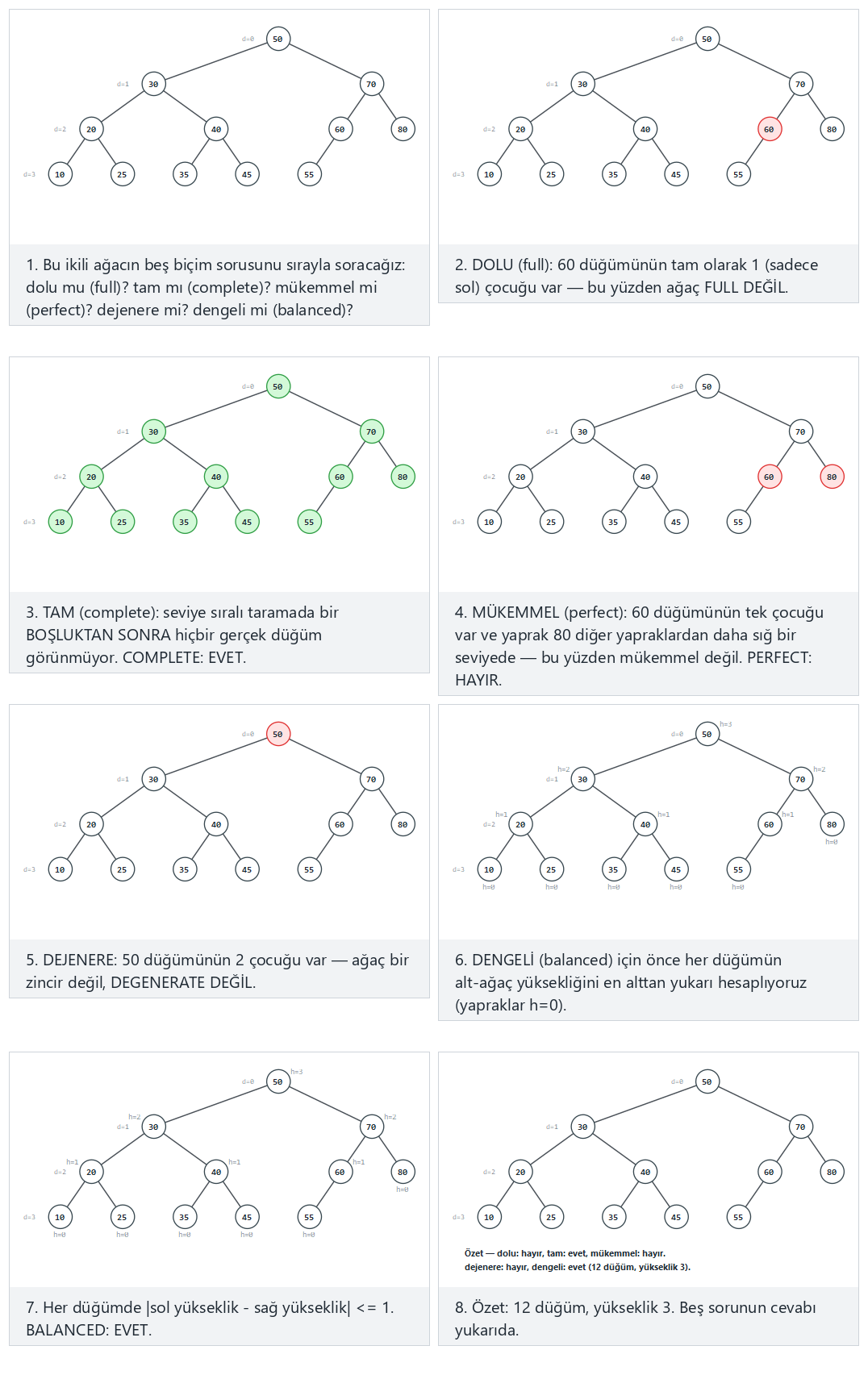

T --> T2["İkili ağaç biçimleri: dolu, tam, mükemmel, dejenere, dengeli"]
W4 --> TR["Dolaşmalar: her düğümü tam bir kez ziyaret etmek"]

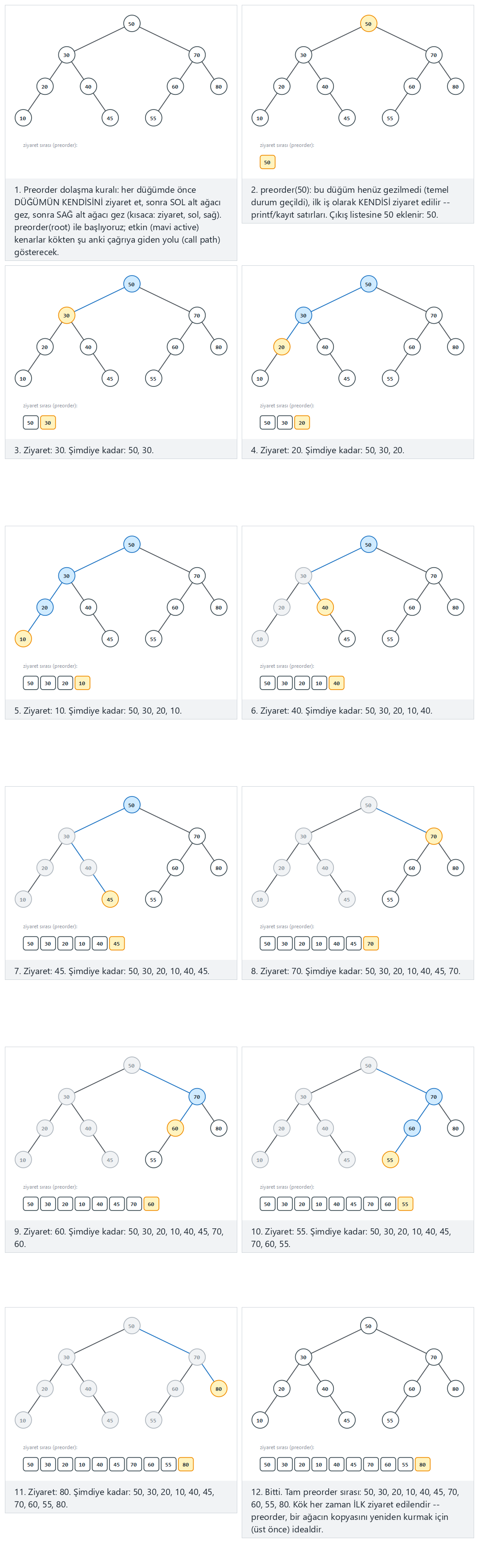

TR --> TR1["Preorder (özyinelemeli): ziyaret, sol, sağ"]

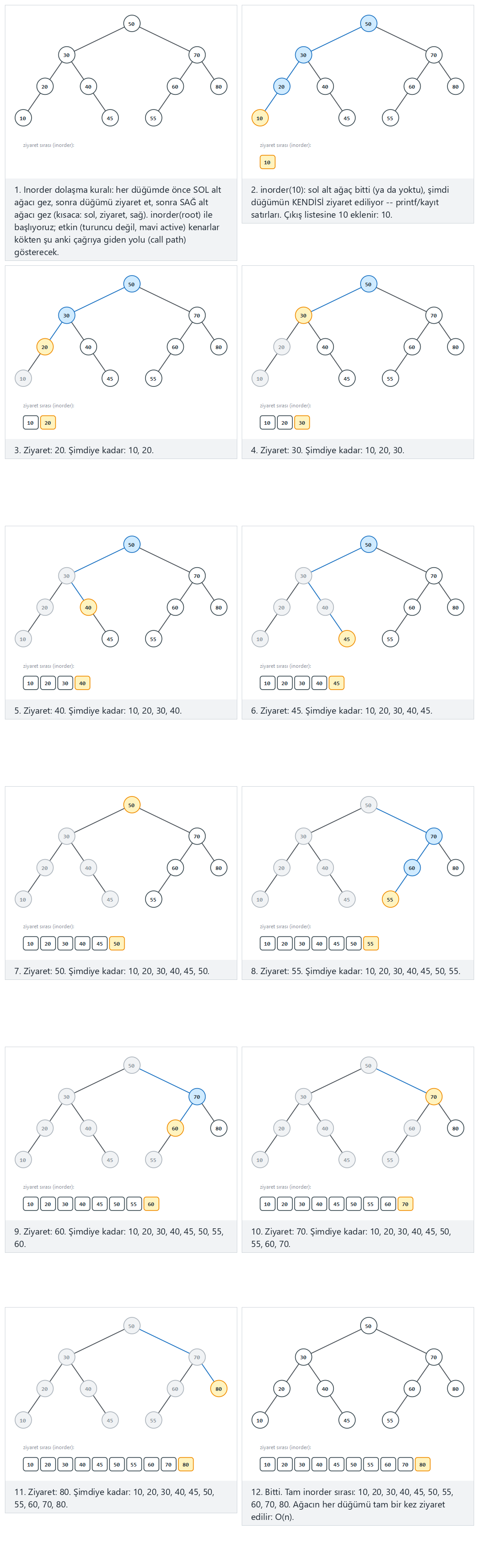

TR --> TR2["Inorder (özyinelemeli): sol, ziyaret, sağ"]

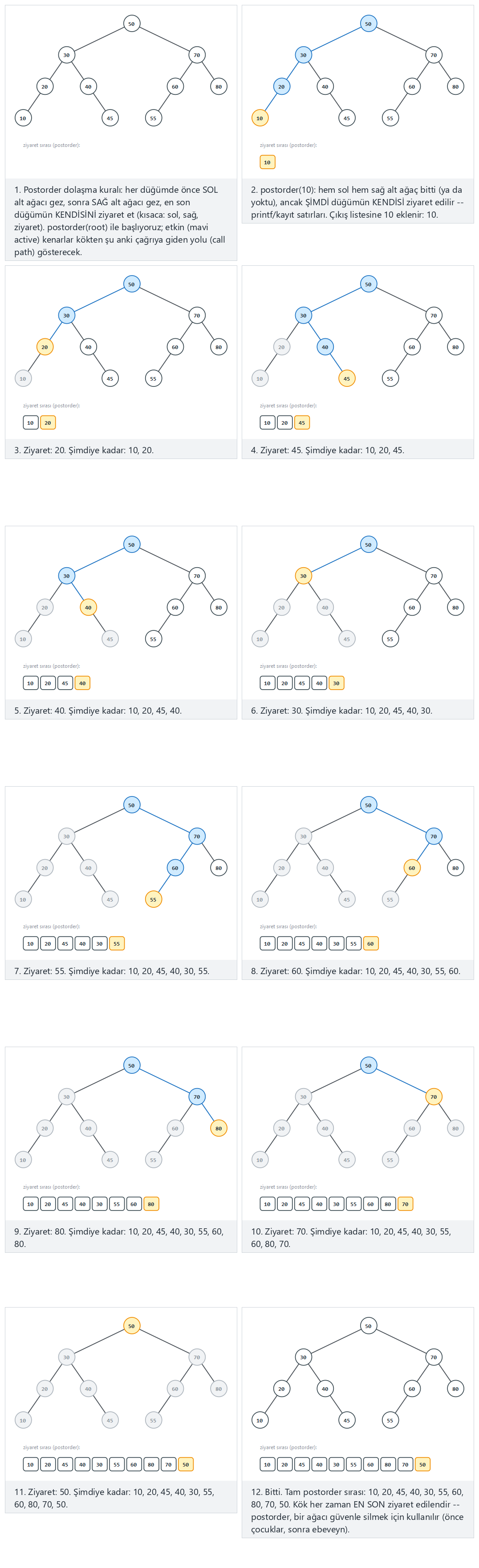

TR --> TR3["Postorder (özyinelemeli): sol, sağ, ziyaret"]

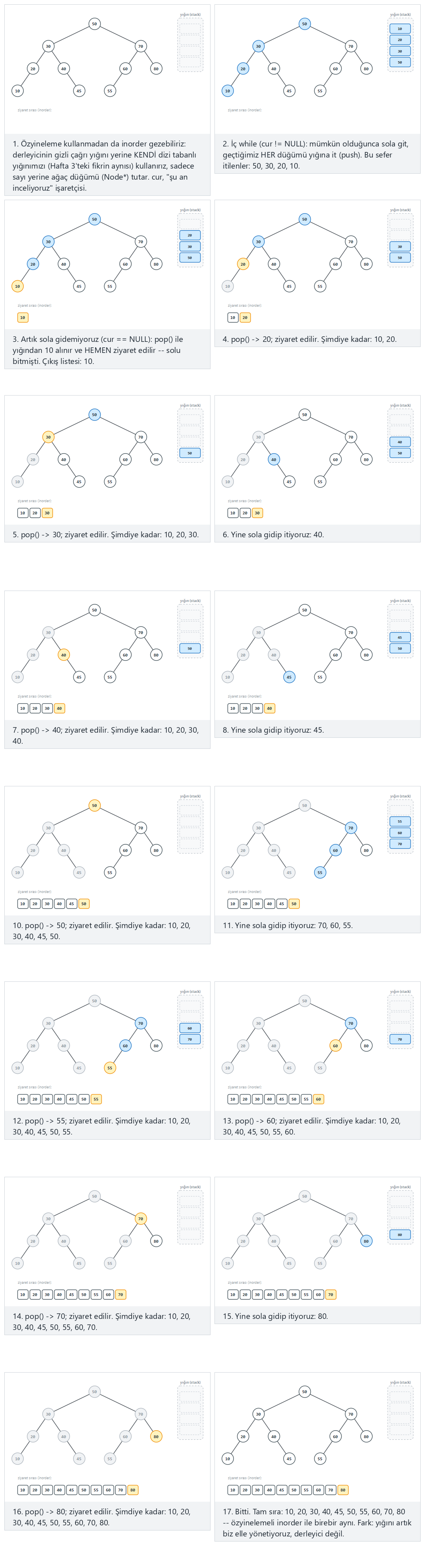

TR --> TR4["Kendi yığınımızla inorder (özyinelemesiz)"]

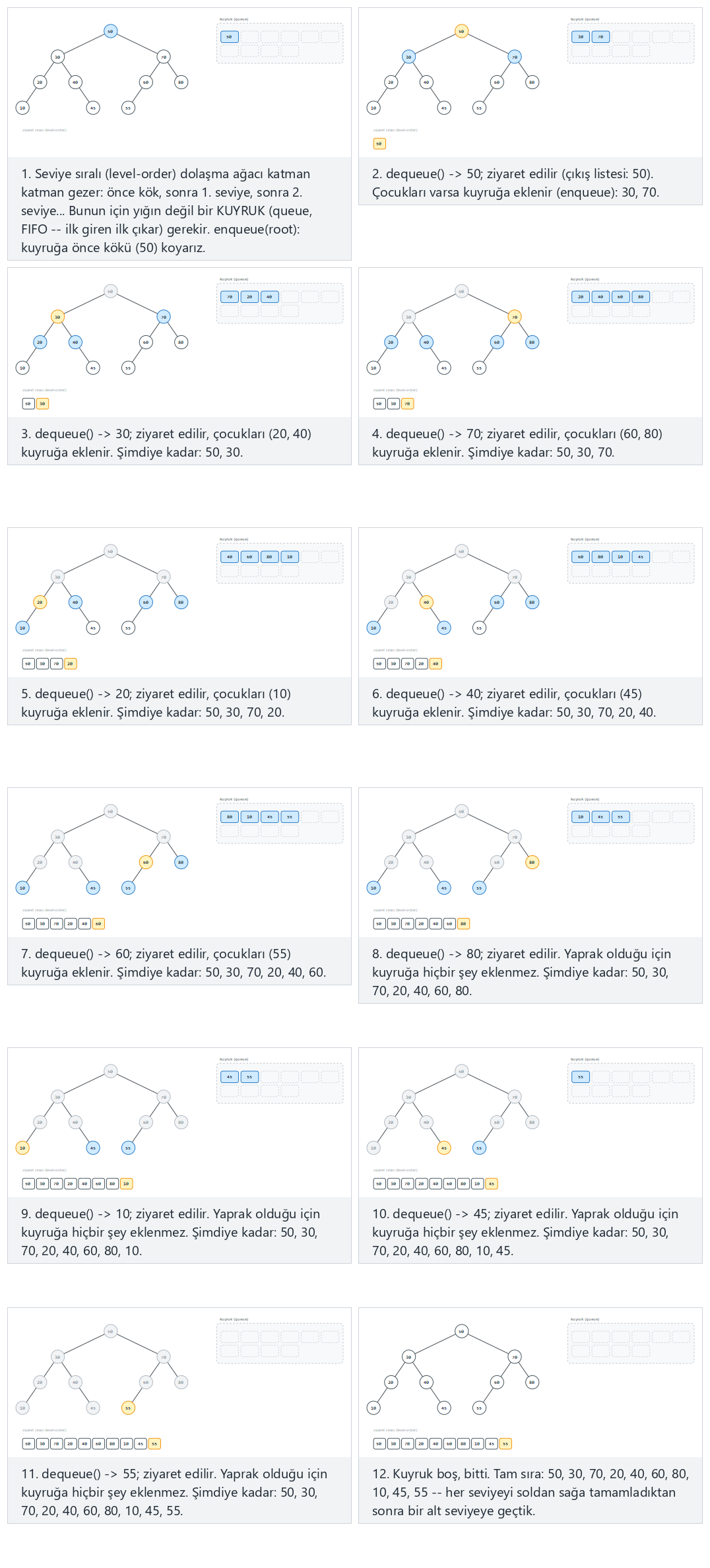

TR --> TR5["Kuyrukla level order (BFS)"]

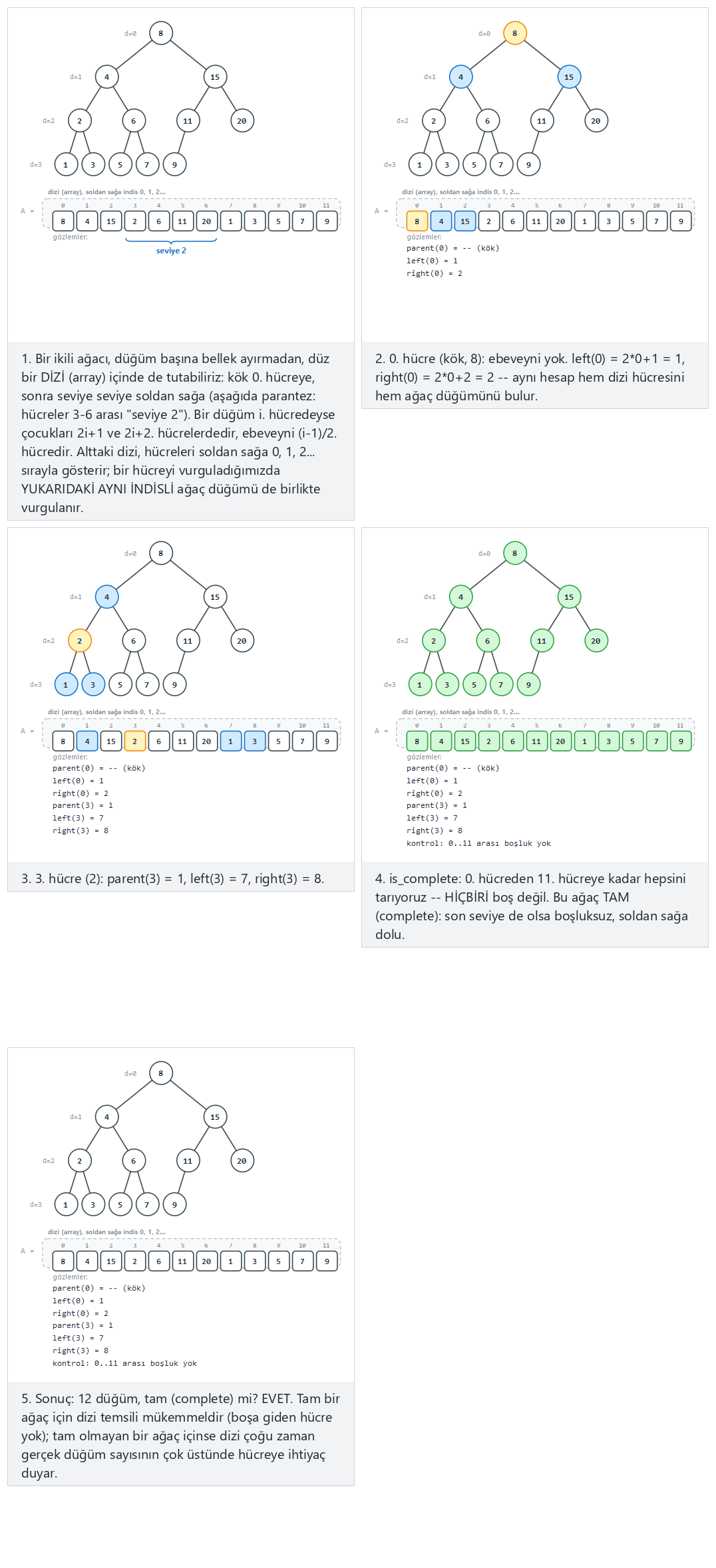

W4 --> ARR["Tam bir ağacın düz dizide saklanması"]
W4 --> H["İkili öbek: en iyi değer her zaman kökte"]

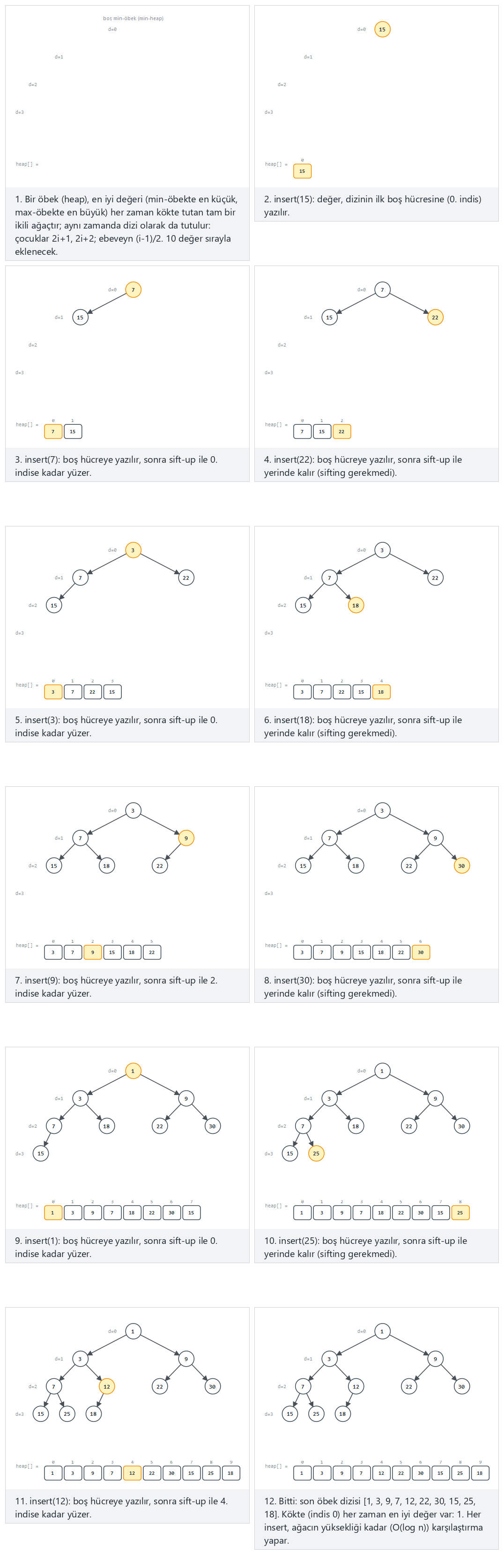

H --> H1["insert: sift-up"]

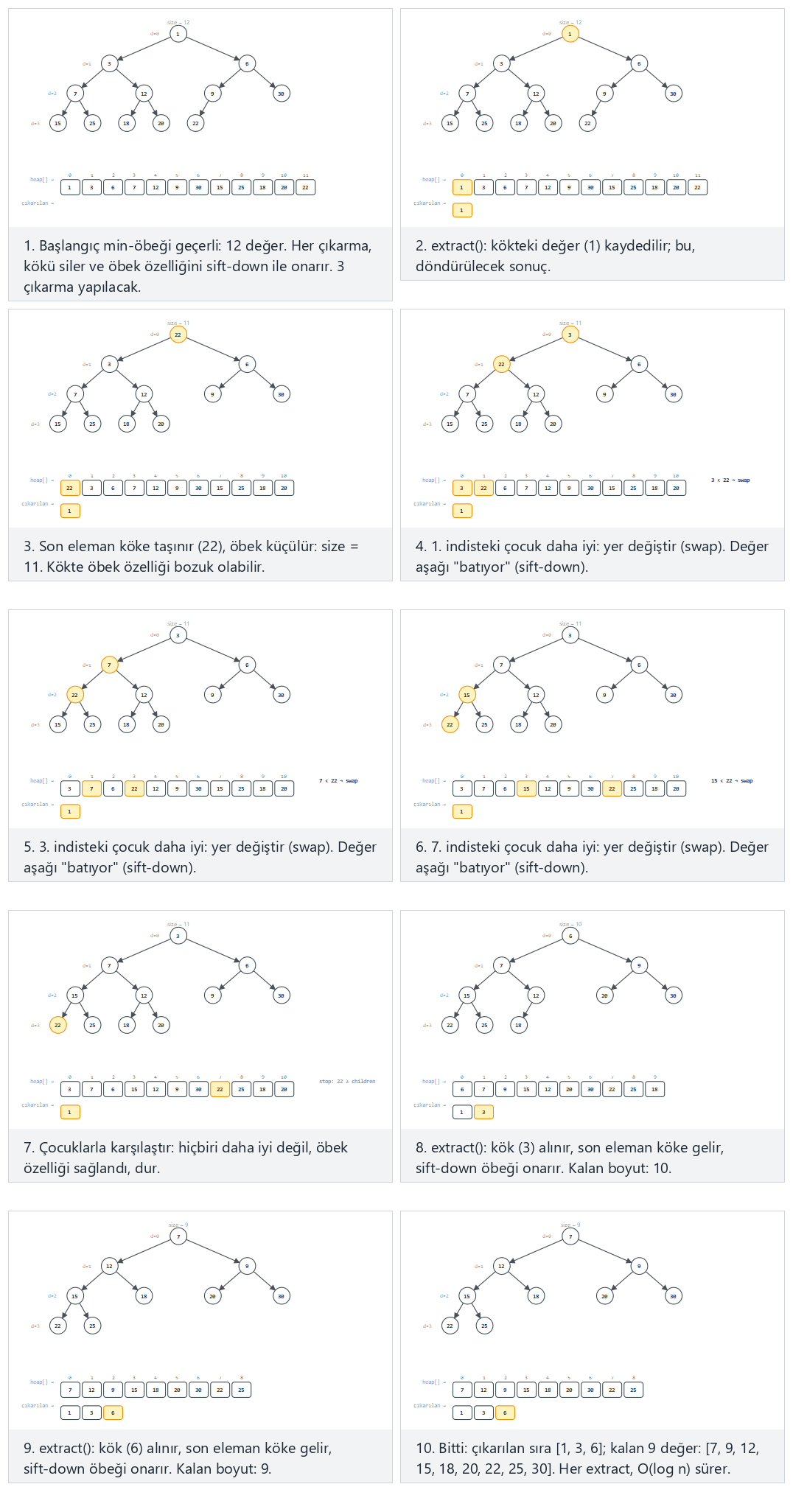

H --> H2["extract: sift-down"]

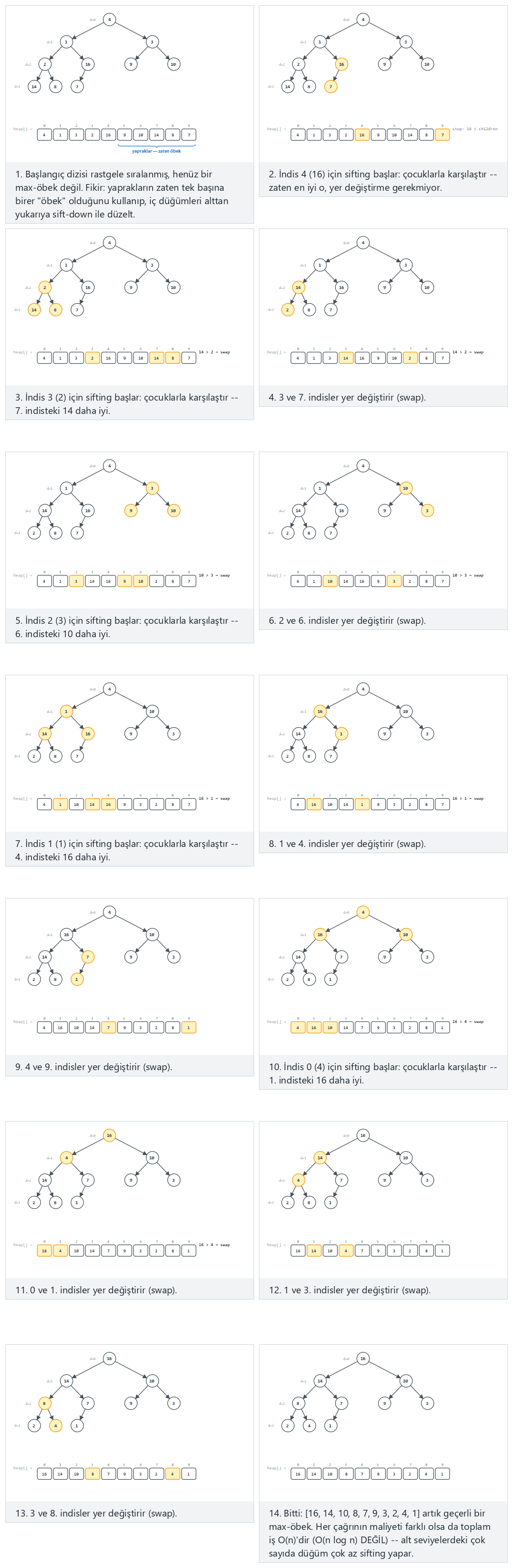

H --> H3["build-heap: O(n)"]

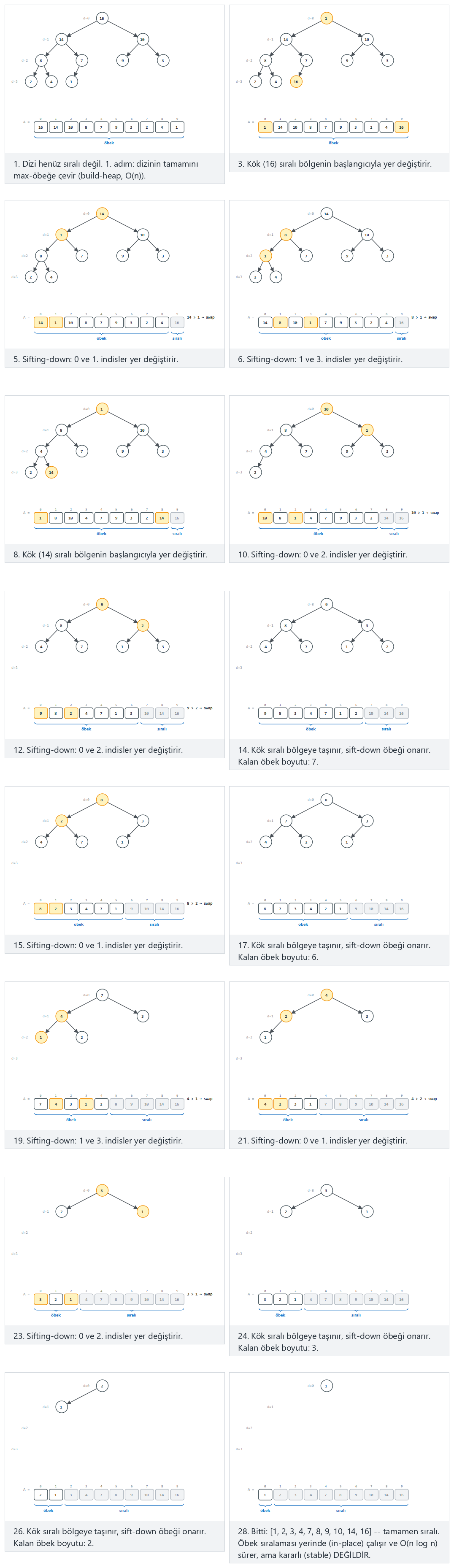

H --> H4["heap sort"]
W4 --> PQ["Öncelik kuyruğu ADT'si, bir öbek üzerine kurulu"]
W4 --> V["Öbek varyasyonları"]

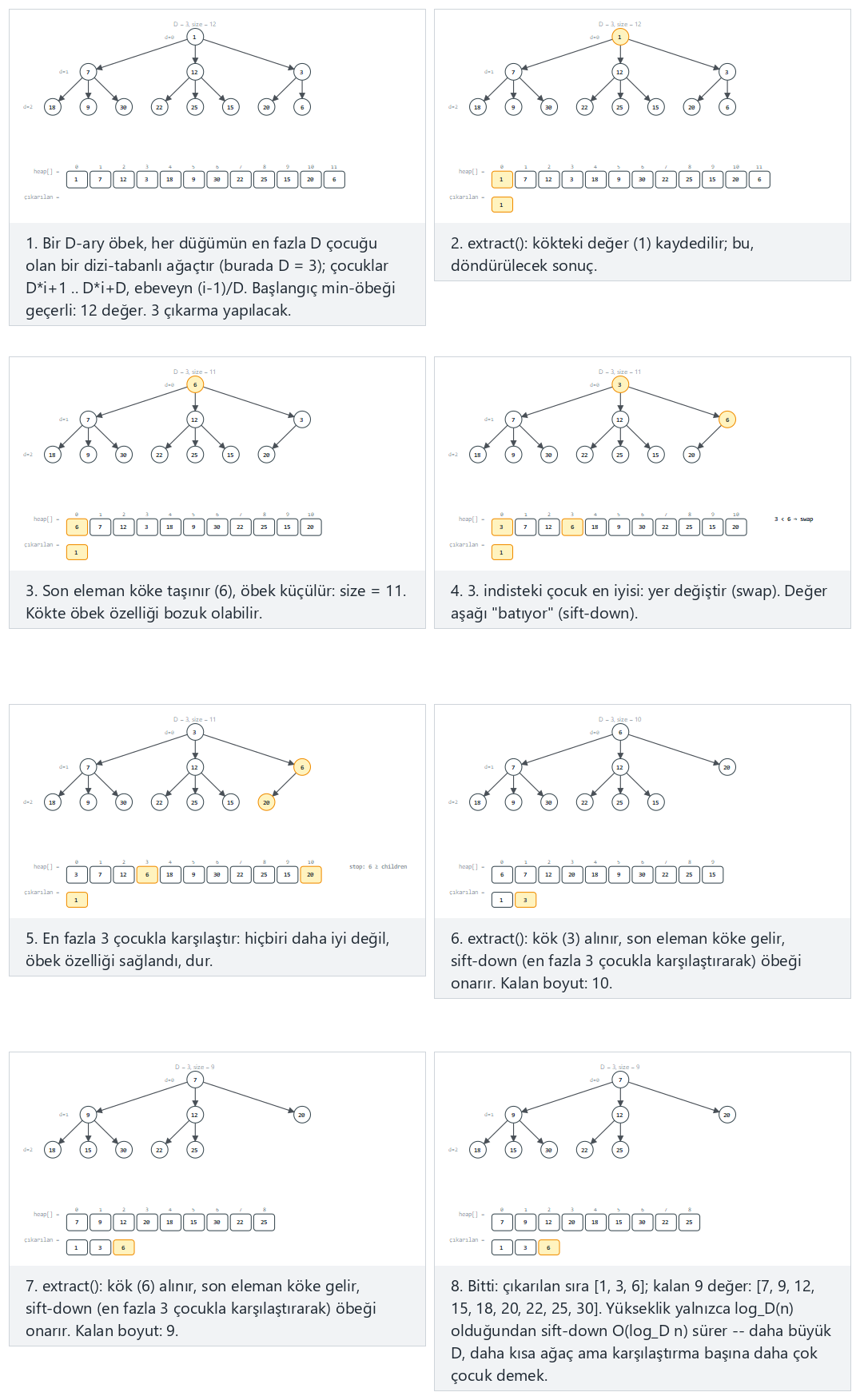

V --> V1["d-ary öbek"]

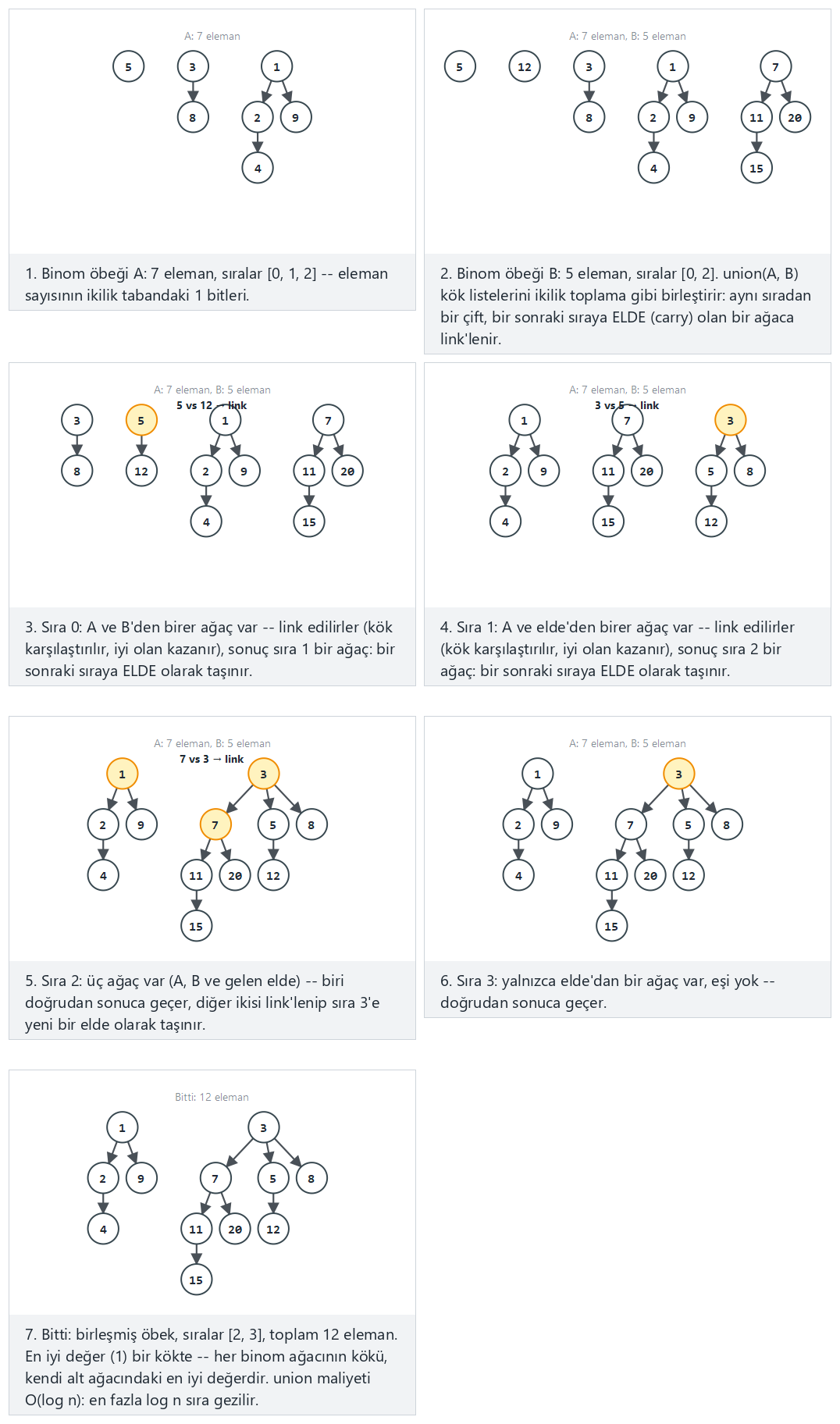

V --> V2["Binom öbeği"]

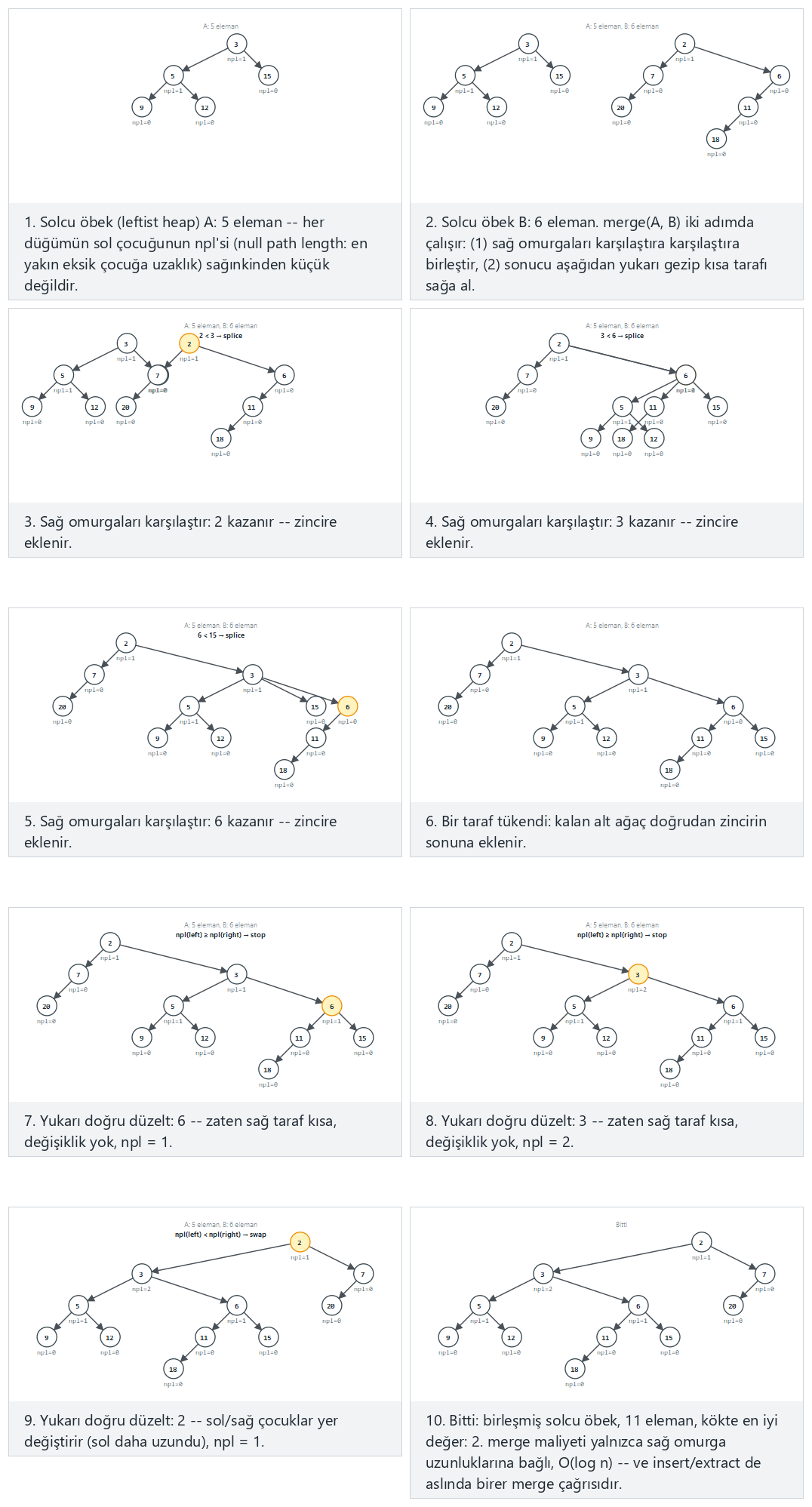

V --> V3["Solcu öbek"]

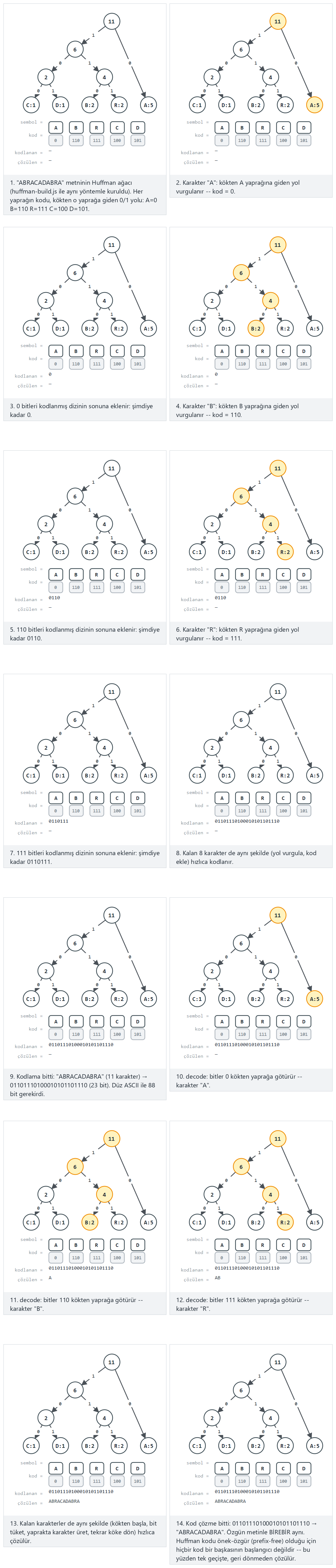

W4 --> HUF["Huffman kodlaması"]
HUF --> HUF1["Bir min-öbekle ağacı kurma"]
HUF --> HUF2["Kodlama ve kod çözme"]Aşağıdaki her kutunun kendi bölümü var; çoğunun kısa, adım adım bir animasyonu, tam bir C ve Java programı, ve karmaşıklık ile sık yapılan hatalar üzerine bir notu var.
1. Neden ağaçlar? Doğuş, tarihçe ve terimler¶
1.1 Başlangıç sorusu¶
Bir dosya yöneticisi açın. Belgeler, içinde Belgeler/CEN207 klasörü olan, onun içinde Hafta4 klasörü olan, onun içinde de üç dosya bulunan bir yapı. Belgelerin yanında bir de Fotoğraflar var, onun içinde 2026 klasörü, onun içinde on iki ay klasörü. Tam olarak bir başlangıç noktası var — ev klasörünüz — ve oradan, kapsayıcı klasörler zinciri boyunca inen bir yol izleyerek her dosyaya ve her klasöre ulaşılabilir; hiçbir klasör kendi atası (ancestor) olamaz. Bunu kâğıda çizin: dallar, çatallanmalar, yapraklar çıkar — yığın ya da kuyruk gibi düz bir çizgi değil, çiftli bağlı bir liste gibi basit bir ileri-geri de değil. "Bir kök, sınırsız dallanma, çevrim (cycle) yok" fikrini yakalayan yapı nedir? Bu yapı bir ağaçtır (tree), ve önümüzdeki haftaların neredeyse tamamı bunun üzerine kuruludur (sonraki haftalardaki arama ağaçları, bugünden başlayan öbekler ve öncelik kuyrukları).
1.2 Kısa bir tarihçe¶
"Ağaç" kelimesinin bu şekil için kullanılması, bilgisayar biliminden çok daha eskidir. 1857'de matematikçi Arthur Cayley, verilen düğüm sayısına sahip farklı ağaçların sayısını sayan bir makale yayımladı — ilginç biçimde, dallanma yapısı tam anlamıyla bir ağaç olan hidrokarbon izomerlerini saymak amacıyla. Cayley'nin makalesi, ağaçların matematiksel terimlerinin — düğüm, dal, derece — kesin biçimde ilk yazıya döküldüğü yerlerden biridir. Bilgisayar bilimciler, on yıllar sonra, sürekli karşılarına çıkan dallanan işaretçi yapılarına (ifadeler için ayrıştırma ağaçları, dizin yapıları, ikili arama ağaçları) bir ad bulmaları gerektiğinde, "ağaç" zaten hazır bekliyordu. Donald Knuth, The Art of Computer Programming'in 1. cildinde (1968), bu bölümün öğrettiği terimlerin çoğunu — kök, yaprak, derece, seviye, yükseklik — bugün hâlâ kullanılan standart biçimine oturttu.
1.3 Sezgi ve terimler¶
Bir ağaç (tree), düğümlerin kenarlarla şu şekilde bağlandığı bir koleksiyondur: tam olarak bir tane özel düğüm vardır — kök (root) — her diğer düğümün tam olarak bir ebeveyni (parent) vardır, ve çevrim yoktur — kenarları takip ederek hiçbir zaman bir düğümden aşağı inip kendisine geri dönemezsiniz. Gerçek bir ağacı ters çevrilmiş gibi düşünün: kök gövdedir, geleneksel olarak en üste çizilir (evet, baş aşağı — bilgisayar biliminde herkes ağaçları böyle çizer), ve her şey ondan aşağı doğru dallanır.
| Terim | Anlamı |
|---|---|
| Kök (root) | Ebeveyni olmayan tek düğüm; her ağacın tam olarak bir tanesi vardır. |
| Ebeveyn / çocuk (parent / child) | Adan aşağı Bye giden bir kenar varsa, A, Bnin ebeveynidir ve B, Anın çocuğudur. |
| Kardeş (sibling) | Aynı ebeveyni paylaşan iki düğüm. |
| Yaprak (leaf) | Çocuğu olmayan düğüm — derece 0. |
| İç düğüm (internal node) | En az bir çocuğu olan düğüm. |
| Kenar (edge) | Bir ebeveyn ile bir çocuk arasındaki bağlantı. n düğümlü bir ağacın her zaman tam olarak n − 1 kenarı vardır — kök hariç her düğümün, ebeveynine giden tam olarak bir kenarı vardır. |
| Derece (degree, bir düğümün) | Çocuk sayısı. |
| Derinlik (depth, bir düğümün) | Kökten o düğüme kadar inen kenar sayısı. Kökün derinliği 0'dır. |
| Yükseklik (height, bir düğümün) | O düğümden bir yaprağa inen en uzun yolun kenar sayısı. Bir yaprağın yüksekliği 0'dır. |
| Yükseklik (height, ağacın) | Kökün yüksekliği — eşdeğer olarak, en derin yaprağın derinliği. |
| Altağaç (subtree) | Bir düğüm ve onun altındaki her şey — kendi başına tam, daha küçük bir ağaç. |

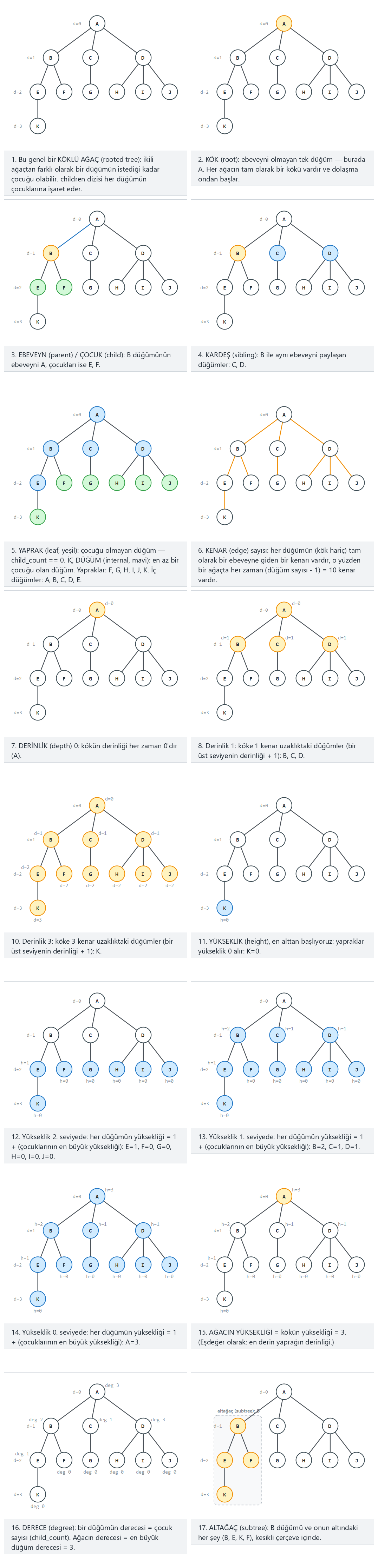

Animasyonu oynatın: bu terimlerin her biri gerçek bir ağaç üzerinde, birer birer gösteriliyor.
Oynatıcıda ayrıca 18 düğüm, düzensiz derinlikler (5. seviyeye kadar) (zor) ve uç durumlar zincir (dejenere): 10 düğüm, her biri tek çocuklu ile yıldız: kökün 10 çocuğu var seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi ağacınızı ETİKET:EBEVEYN çiftlerinden oluşan bir liste olarak yazın.
Bu ilk ağacın genel (general) köklü bir ağaç olduğuna dikkat edin: bir düğümün herhangi sayıda çocuğu olabilir, yalnızca iki değil. Bölüm 2, odağı, her düğümün en fazla iki çocuğa sahip olduğu ağaçlara — ikili ağaçlara (binary tree) — daraltıyor, çünkü bu kısıtlama, bu haftanın geri kalanındaki dizi hilelerini, öbeği ve Huffman kodlamasını çalışır kılan şey.
1.4 Bellekte ağaç, ve kod¶
Aşağıdaki kod, düz bir (etiket, ebeveyn) çift listesinden — tam olarak animasyonun kullandığı girdi biçiminden — genel bir ağaç kurar, sonra her düğümün yüksekliğini (aşağıdan yukarı, özyinelemeli: bir yaprağın yüksekliği 0'dır, bir iç düğümün yüksekliği 1 + çocuklarının en yükseği) ve her düğümün derinliğini (yukarıdan aşağı, genişlik öncelikli, bir kuyrukla: kökün derinliği 0'dır, ve bir çocuğun derinliği her zaman ebeveyninin derinliği + 1'dir) hesaplar.
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Tree vocabulary on a GENERAL rooted tree (any number of children per
* node): root, parent, child, sibling, leaf, internal node, edge, depth,
* height, degree, subtree.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdio.h>
#include <string.h>
#define MAX_CHILDREN 12
#define MAX_NODES 32
typedef struct Node {
char label[4];
struct Node *children[MAX_CHILDREN];
int child_count; /* degree of this node */
int depth; /* filled in by compute_depths() */
struct Node *parent; /* convenience only -- not shown in the lecture code panel */
} Node;
int height(Node *n) {
if (n->child_count == 0)
return 0; /* a leaf: height 0 */
int best = -1;
for (int i = 0; i < n->child_count; i++) {
int h = height(n->children[i]);
if (h > best) best = h;
}
return best + 1; /* 1 + tallest child */
}
void compute_depths(Node *root) {
Node *queue[MAX_NODES];
int front = 0, rear = 0;
root->depth = 0;
queue[rear++] = root;
while (front < rear) {
Node *cur = queue[front++];
for (int i = 0; i < cur->child_count; i++) {
Node *ch = cur->children[i];
ch->depth = cur->depth + 1;
queue[rear++] = ch;
}
}
}
static int height(Node n) {
if (n.children.isEmpty())
return 0; // a leaf: height 0
int best = -1;
for (Node c : n.children) {
int h = height(c);
if (h > best) best = h;
}
return best + 1; // 1 + tallest child
}
static void computeDepths(Node root) {
Node[] queue = new Node[MAX_NODES];
int front = 0, rear = 0;
root.depth = 0;
queue[rear++] = root;
while (front < rear) {
Node cur = queue[front++];
for (Node ch : cur.children) {
ch.depth = cur.depth + 1;
queue[rear++] = ch;
}
}
}
Tam programlar (code/week-04/c/tree_basics.c, code/week-04/java/TreeBasics.java) dört senaryo kurar — az önceki 11 düğümlü dallı ağaç, 18 düğümlü düzensiz ağaç, 10 düğümlü dejenere bir zincir, ve 11 düğümlü bir "yıldız" — ve her birinde bir gözlem düğümü (probe) için derinliğini, derecesini, çocuklarını, ebeveynini, kardeşlerini ve kendi altağacının boyutunu yazdırır.
Programın tamamı: tree_basics.c / TreeBasics.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Tree vocabulary on a GENERAL rooted tree (any number of children per
* node): root, parent, child, sibling, leaf, internal node, edge, depth,
* height, degree, subtree.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdio.h>
#include <string.h>
#define MAX_CHILDREN 12
#define MAX_NODES 32
typedef struct Node {
char label[4];
struct Node *children[MAX_CHILDREN];
int child_count; /* degree of this node */
int depth; /* filled in by compute_depths() */
struct Node *parent; /* convenience only -- not shown in the lecture code panel */
} Node;
int height(Node *n) {
if (n->child_count == 0)
return 0; /* a leaf: height 0 */
int best = -1;
for (int i = 0; i < n->child_count; i++) {
int h = height(n->children[i]);
if (h > best) best = h;
}
return best + 1; /* 1 + tallest child */
}
void compute_depths(Node *root) {
Node *queue[MAX_NODES];
int front = 0, rear = 0;
root->depth = 0;
queue[rear++] = root;
while (front < rear) {
Node *cur = queue[front++];
for (int i = 0; i < cur->child_count; i++) {
Node *ch = cur->children[i];
ch->depth = cur->depth + 1;
queue[rear++] = ch;
}
}
}
/* --- building a tree from a flat "LABEL:PARENT" list, exactly like the animation's input --- */
typedef struct {
const char *label;
const char *parent; /* NULL for the root */
} Spec;
static Node pool[MAX_NODES];
static int pool_count;
static Node *find_by_label(const char *label) {
for (int i = 0; i < pool_count; i++)
if (strcmp(pool[i].label, label) == 0) return &pool[i];
return NULL;
}
static Node *build_tree(const Spec specs[], int n) {
pool_count = 0;
for (int i = 0; i < n; i++) {
Node *node = &pool[pool_count++];
strcpy(node->label, specs[i].label);
node->child_count = 0;
node->depth = 0;
node->parent = NULL;
}
Node *root = NULL;
for (int i = 0; i < n; i++) {
Node *node = find_by_label(specs[i].label);
if (specs[i].parent == NULL) { root = node; continue; }
Node *parent = find_by_label(specs[i].parent);
parent->children[parent->child_count++] = node;
node->parent = parent;
}
return root;
}
static int subtree_size(Node *node) {
int total = 1;
for (int i = 0; i < node->child_count; i++)
total += subtree_size(node->children[i]);
return total;
}
static void print_leaves_internal(Node *node, int internal, int first_call) {
static int any_printed;
if (first_call) any_printed = 0;
if ((node->child_count == 0) == !internal) {
printf(any_printed ? " %s" : "%s", node->label);
any_printed = 1;
}
for (int i = 0; i < node->child_count; i++)
print_leaves_internal(node->children[i], internal, 0);
}
static void describe(const char *label, Node *root, int n, const char *probe_label) {
printf("-- %s --\n", label);
printf("nodes = %d, edges = %d\n", n, n - 1);
compute_depths(root);
printf("height (of the root) = %d\n", height(root));
printf("leaves:");
print_leaves_internal(root, 0, 1);
printf("\n");
printf("internal nodes:");
print_leaves_internal(root, 1, 1);
printf("\n");
Node *probe = find_by_label(probe_label);
printf("probe node %s: depth = %d, degree (child count) = %d, subtree size = %d\n",
probe->label, probe->depth, probe->child_count, subtree_size(probe));
printf(" children of %s:", probe->label);
for (int i = 0; i < probe->child_count; i++) printf(" %s", probe->children[i]->label);
if (probe->child_count == 0) printf(" (none, it is a leaf)");
printf("\n");
if (probe->parent == NULL) {
printf(" %s is the root: no parent, no siblings\n", probe->label);
} else {
printf(" parent of %s: %s\n", probe->label, probe->parent->label);
printf(" siblings of %s:", probe->label);
int any = 0;
for (int i = 0; i < probe->parent->child_count; i++) {
Node *sib = probe->parent->children[i];
if (sib != probe) { printf(" %s", sib->label); any = 1; }
}
if (!any) printf(" (none, only child)");
printf("\n");
}
printf("\n");
}
int main(void) {
/* normal: 11 nodes, a bushy tree */
Spec normal[] = {
{"A", NULL}, {"B", "A"}, {"C", "A"}, {"D", "A"},
{"E", "B"}, {"F", "B"}, {"G", "C"}, {"H", "D"},
{"I", "D"}, {"J", "D"}, {"K", "E"}
};
describe("normal: 11 nodes, a bushy tree", build_tree(normal, 11), 11, "D");
/* hard: 18 nodes, uneven depths (down to level 5) */
Spec hard[] = {
{"R", NULL},
{"P1", "R"}, {"P2", "P1"}, {"P3", "P2"}, {"P4", "P3"}, {"P5", "P4"},
{"Q1", "R"}, {"Q2", "R"}, {"Q3", "R"},
{"S1", "Q1"}, {"S2", "Q1"}, {"S3", "Q2"}, {"S4", "Q3"},
{"U1", "S1"}, {"U2", "S3"}, {"U3", "S3"},
{"V1", "U1"}, {"W1", "V1"}
};
describe("hard: 18 nodes, uneven depths", build_tree(hard, 18), 18, "S3");
/* edge: a chain (degenerate), 10 nodes, each with one child */
Spec chain[] = {
{"R", NULL}, {"C1", "R"}, {"C2", "C1"}, {"C3", "C2"}, {"C4", "C3"},
{"C5", "C4"}, {"C6", "C5"}, {"C7", "C6"}, {"C8", "C7"}, {"C9", "C8"}
};
describe("edge: a chain (degenerate), 10 nodes", build_tree(chain, 10), 10, "C9");
/* edge: a star -- the root has 10 children */
Spec star[] = {
{"R", NULL}, {"L1", "R"}, {"L2", "R"}, {"L3", "R"}, {"L4", "R"}, {"L5", "R"},
{"L6", "R"}, {"L7", "R"}, {"L8", "R"}, {"L9", "R"}, {"L10", "R"}
};
describe("edge: a star, the root has 10 children", build_tree(star, 11), 11, "R");
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Tree vocabulary on a GENERAL rooted tree (any number of children per
* node): root, parent, child, sibling, leaf, internal node, edge, depth,
* height, degree, subtree.
* CEN207 Data Structures (CS50-style lecture notes)
*/
import java.util.ArrayList;
import java.util.List;
public class TreeBasics {
static final int MAX_NODES = 32;
static class Node {
String label;
List<Node> children = new ArrayList<>(); // degree of this node = children.size()
int depth; // filled in by computeDepths()
Node parent; // convenience only -- not shown in the lecture code panel
Node(String label) { this.label = label; }
}
static int height(Node n) {
if (n.children.isEmpty())
return 0; // a leaf: height 0
int best = -1;
for (Node c : n.children) {
int h = height(c);
if (h > best) best = h;
}
return best + 1; // 1 + tallest child
}
static void computeDepths(Node root) {
Node[] queue = new Node[MAX_NODES];
int front = 0, rear = 0;
root.depth = 0;
queue[rear++] = root;
while (front < rear) {
Node cur = queue[front++];
for (Node ch : cur.children) {
ch.depth = cur.depth + 1;
queue[rear++] = ch;
}
}
}
// --- building a tree from a flat "LABEL:PARENT" list, exactly like the animation's input ---
static class Spec {
String label, parent; // parent == null for the root
Spec(String label, String parent) { this.label = label; this.parent = parent; }
}
static java.util.Map<String, Node> byLabel = new java.util.HashMap<>();
static Node buildTree(Spec[] specs) {
byLabel.clear();
for (Spec s : specs) byLabel.put(s.label, new Node(s.label));
Node root = null;
for (Spec s : specs) {
Node node = byLabel.get(s.label);
if (s.parent == null) { root = node; continue; }
Node parent = byLabel.get(s.parent);
parent.children.add(node);
node.parent = parent;
}
return root;
}
static int subtreeSize(Node node) {
int total = 1;
for (Node c : node.children) total += subtreeSize(c);
return total;
}
static void collectLeaves(Node node, boolean internal, List<String> out) {
if (node.children.isEmpty() == !internal) out.add(node.label);
for (Node c : node.children) collectLeaves(c, internal, out);
}
static void printLabelList(String prefix, List<String> labels) {
StringBuilder sb = new StringBuilder(prefix);
for (int i = 0; i < labels.size(); i++) sb.append(i == 0 ? "" : " ").append(labels.get(i));
System.out.println(sb);
}
static void describe(String label, Node root, int n, String probeLabel) {
System.out.println("-- " + label + " --");
System.out.println("nodes = " + n + ", edges = " + (n - 1));
computeDepths(root);
System.out.println("height (of the root) = " + height(root));
List<String> leaves = new ArrayList<>();
collectLeaves(root, false, leaves);
printLabelList("leaves:", leaves);
List<String> internal = new ArrayList<>();
collectLeaves(root, true, internal);
printLabelList("internal nodes:", internal);
Node probe = byLabel.get(probeLabel);
System.out.println("probe node " + probe.label + ": depth = " + probe.depth +
", degree (child count) = " + probe.children.size() +
", subtree size = " + subtreeSize(probe));
StringBuilder kids = new StringBuilder(" children of " + probe.label + ":");
for (Node c : probe.children) kids.append(' ').append(c.label);
if (probe.children.isEmpty()) kids.append(" (none, it is a leaf)");
System.out.println(kids);
if (probe.parent == null) {
System.out.println(" " + probe.label + " is the root: no parent, no siblings");
} else {
System.out.println(" parent of " + probe.label + ": " + probe.parent.label);
StringBuilder sibs = new StringBuilder(" siblings of " + probe.label + ":");
boolean any = false;
for (Node sib : probe.parent.children) {
if (sib != probe) { sibs.append(' ').append(sib.label); any = true; }
}
if (!any) sibs.append(" (none, only child)");
System.out.println(sibs);
}
System.out.println();
}
public static void main(String[] args) {
// normal: 11 nodes, a bushy tree
Spec[] normal = {
new Spec("A", null), new Spec("B", "A"), new Spec("C", "A"), new Spec("D", "A"),
new Spec("E", "B"), new Spec("F", "B"), new Spec("G", "C"), new Spec("H", "D"),
new Spec("I", "D"), new Spec("J", "D"), new Spec("K", "E")
};
describe("normal: 11 nodes, a bushy tree", buildTree(normal), 11, "D");
// hard: 18 nodes, uneven depths (down to level 5)
Spec[] hard = {
new Spec("R", null),
new Spec("P1", "R"), new Spec("P2", "P1"), new Spec("P3", "P2"), new Spec("P4", "P3"), new Spec("P5", "P4"),
new Spec("Q1", "R"), new Spec("Q2", "R"), new Spec("Q3", "R"),
new Spec("S1", "Q1"), new Spec("S2", "Q1"), new Spec("S3", "Q2"), new Spec("S4", "Q3"),
new Spec("U1", "S1"), new Spec("U2", "S3"), new Spec("U3", "S3"),
new Spec("V1", "U1"), new Spec("W1", "V1")
};
describe("hard: 18 nodes, uneven depths", buildTree(hard), 18, "S3");
// edge: a chain (degenerate), 10 nodes, each with one child
Spec[] chain = {
new Spec("R", null), new Spec("C1", "R"), new Spec("C2", "C1"), new Spec("C3", "C2"), new Spec("C4", "C3"),
new Spec("C5", "C4"), new Spec("C6", "C5"), new Spec("C7", "C6"), new Spec("C8", "C7"), new Spec("C9", "C8")
};
describe("edge: a chain (degenerate), 10 nodes", buildTree(chain), 10, "C9");
// edge: a star -- the root has 10 children
Spec[] star = {
new Spec("R", null), new Spec("L1", "R"), new Spec("L2", "R"), new Spec("L3", "R"), new Spec("L4", "R"), new Spec("L5", "R"),
new Spec("L6", "R"), new Spec("L7", "R"), new Spec("L8", "R"), new Spec("L9", "R"), new Spec("L10", "R")
};
describe("edge: a star, the root has 10 children", buildTree(star), 11, "R");
}
}
Deneyin
Beklenen çıktı:
-- normal: 11 nodes, a bushy tree --
nodes = 11, edges = 10
height (of the root) = 3
leaves:K F G H I J
internal nodes:A B E C D
probe node D: depth = 1, degree (child count) = 3, subtree size = 4
children of D: H I J
parent of D: A
siblings of D: B C
-- hard: 18 nodes, uneven depths --
nodes = 18, edges = 17
height (of the root) = 5
leaves:P5 W1 S2 U2 U3 S4
internal nodes:R P1 P2 P3 P4 Q1 S1 U1 V1 Q2 S3 Q3
probe node S3: depth = 2, degree (child count) = 2, subtree size = 3
children of S3: U2 U3
parent of S3: Q2
siblings of S3: (none, only child)
-- edge: a chain (degenerate), 10 nodes --
nodes = 10, edges = 9
height (of the root) = 9
leaves:C9
internal nodes:R C1 C2 C3 C4 C5 C6 C7 C8
probe node C9: depth = 9, degree (child count) = 0, subtree size = 1
children of C9: (none, it is a leaf)
parent of C9: C8
siblings of C9: (none, only child)
-- edge: a star, the root has 10 children --
nodes = 11, edges = 10
height (of the root) = 1
leaves:L1 L2 L3 L4 L5 L6 L7 L8 L9 L10
internal nodes:R
probe node R: depth = 0, degree (child count) = 10, subtree size = 11
children of R: L1 L2 L3 L4 L5 L6 L7 L8 L9 L10
R is the root: no parent, no siblings
Karmaşıklık. height, her düğümü tam olarak bir kez ziyaret eder, o yüzden O(n)'dir. compute_depths de her düğümü tam olarak bir kez ziyaret eden genişlik öncelikli bir taramadır, o da O(n)'dir. İkisi de ağacın biçimine bağlı değildir — aynı düğüm sayısına sahip uzun ince bir zincir ile kısa dallı bir ağaç, ölçmek için aynı maliyete sahiptir.
Sık yapılan hatalar
- Derinlik ile yüksekliği karıştırmak. Derinlik kökten aşağı bir düğüme kadar ölçülür; yükseklik ise bir düğümden aşağı en derin yaprağına kadar ölçülür. Kökün derinliği her zaman 0'dır; kökün yüksekliği ise tüm ağacın yüksekliğidir. Bu ikisi yalnızca kök için, "en derin yaprak ne kadar derin" diye sorduğunuzda çakışır — bu sayı hem kökün yüksekliği hem de en derin yaprağın derinliğidir, ve karışıklığın yaygın kaynağı da budur.
- Yüksekliğin taban durumunun (base case) −1 (ya da 0) ile başladığını unutmak, 1 ile değil. Tek bir düğüm yükseklik 1 sayılsaydı, boş bir ağacın yükseklik 0 sayılması gerekirdi, ve "yaprak yüksekliği = 0" gibi düzgün formül bozulurdu. Bir kural seçin (bu not "bir yaprağın yüksekliği 0'dır" kuralını kullanıyor) ve tutarlı uygulayın.
- Her ağacın ikili ağaç olduğunu varsaymak. Genel bir ağacın düğümü istediği kadar çocuğa sahip olabilir; "kök, ebeveyn, çocuk, yaprak, derinlik, yükseklik" terimlerinin hiçbiri tam olarak iki gerektirmez. İkili kısıtlaması, bir sonraki bölümden itibaren yaptığımız bir seçimdir — bir şekilde daha temel olduğu için değil, belirli hileleri (dizi gösterimi, öbek) açtığı için.
Kendini sına: terimler
Yukarıdaki "zor" ağaçta, Q1 düğümünün çocukları S1 ve S2. Q1nin derecesi nedir, ve S1in derinliği nedir?
Cevap. Q1nin derecesi 2'dir (iki çocuğu var). Q1nin kendi derinliği 1'dir (kökün Rnin çocuğu), o yüzden Q1nin çocuğu olan S1in derinliği 2'dir.
2. İkili ağaçlar: düğüm struct'ı, biçimler, ve düğüm sayıları¶
2.1 Başlangıç sorusu¶
Bir ikili ağaç (binary tree), her düğümün en fazla iki çocuğa sahip olduğu bir ağaçtır; bunlara geleneksel olarak sol (left) ve sağ (right) denir. Bu tek kısıtlama — en fazla iki, ve bu ikisi birbirinden ayırt edilebilir — muazzam bir şey açığa çıkarır: ikili arama ağaçları (binary search tree, gelecek dönemin konusu), bölüm 5'te kuracağınız öbek, ve bölüm 8'deki Huffman ağacının hepsi ikili ağaçtır. Ama her ikili ağaç eşit yaratılmamıştır: sıkı sıkıya, seviye seviye paketlenmiş bir ikili ağaç — bellekte ve hızda — düz bir zincire dejenere olmuş bir ikili ağaçtan tamamen farklı davranır. Bu bölüm size onları bir bakışta ayırt etmenin terimlerini, ve belirli bir yükseklikteki bir ikili ağacın tam olarak kaç düğüm tutabileceğinin aritmetiğini veriyor.
2.2 İkili ağaç düğümü¶
Bu, bu haftanın geri kalanındaki her programın üzerine kurulduğu struct. left ve rightin her biri ya NULL (o tarafta çocuk yok) ya da başka bir Nodea işaretçidir. Hafta 2'deki bağlı liste düğümüyle karşılaştırın — aynı fikir, bir işaretçi alanı daha.
2.3 Beş biçim, kesin tanımlarıyla¶
| Biçim | Tanım |
|---|---|
| Dolu (full) | Her düğümün 0 ya da 2 çocuğu var — hiçbir zaman tam olarak 1 değil. |
| Tam (complete) | Her seviye tamamen dolu, yalnızca son seviye hariç; o da soldan sağa boşluksuz doldurulmuş olabilir. |
| Mükemmel (perfect) | Her iç düğümün tam olarak 2 çocuğu var ve her yaprak aynı derinlikte. (Mükemmel bir ağaç otomatik olarak hem doludur hem tamdır.) |
| Dejenere (degenerate) | Hiçbir düğümün 2 çocuğu yok — her düğümün 0 ya da 1, yani "ağaç" aslında bir zincir. |
| Yükseklik-dengeli (height-balanced) | Her düğümde, sol ve sağ altağaçlarının yükseklikleri en fazla 1 farklı. |
Bunlar, aynı ağaç hakkında sorabileceğiniz beş bağımsız evet/hayır sorusu — bir ağaç tam olmadan dolu olabilir, dolu olmadan tam olabilir, tam olmadan dengeli olabilir, vb. Aşağıdaki animasyon, aynı ağaç üzerinde bu beş soruyu birer birer sorar ve (varsa) her kuralı hangi düğümün bozduğunu tam olarak gösterir.
Oynatıcıda ayrıca 17 düğüm, dolu ama tam değil ve dengesiz — bir "tırtıl" ağacı (zor) ve uç durumlar mükemmel bir ağaç: 15 düğüm, 4 dolu seviye, sola yığılmış bir zincir (dejenere): 10 düğüm, tam ama dolu DEĞİL: 10 düğüm, ve dengeli ama tam DEĞİL: 11 düğüm seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
2.4 Kaç düğüm sığar?¶
İki formül ezberlemeye değer, çünkü sürekli geri geliyorlar (bölüm 5'teki öbek ikisine de dayanıyor):
- Yükseklik h'de maksimum düğüm. Yüksekliği h olan mükemmel bir ikili ağacın tam olarak 2h+1 − 1 düğümü vardır: seviye 0 (kök) 1 düğüm tutar, seviye 1 2 düğüm, seviye 2 4 düğüm, ve genel olarak seviye k, 2k düğüm tutar; o yüzden seviye h'ye kadar toplam 1 + 2 + 4 + ... + 2h = 2h+1 − 1'dir.
- n düğüm için minimum yükseklik. Formülü tersine çevirirsek: n düğüm tutan en kısa olası ikili ağacın yüksekliği ⌊log₂ n⌋'dir — n düğümü bundan daha az seviyeye, nasıl düzenlerseniz düzenleyin, sığdıramazsınız, çünkü her seviye, üstündekinin en fazla iki katı kadar düğüm tutabilir.
Dengeli (balanced) bir ikili ağacın neden arzu edildiği tam olarak budur: yüksekliği log₂ n'e yakın tutar, o yüzden kökten bir yaprağa inen herhangi bir işlem, en kötü (dejenere) durumda O(n) yerine O(log n) maliyetli olur.
/* full: every node has 0 or 2 children (never exactly 1) */
static bool is_full(Node *n) {
if (n == NULL) return true;
bool has_l = n->left != NULL, has_r = n->right != NULL;
if (has_l != has_r) return false; /* exactly one child: not full */
return is_full(n->left) && is_full(n->right);
}
/* complete: walking level by level, once a NULL is seen no real node may follow it */
static bool is_complete(Node *root) {
Node *queue[MAX_NODES]; int front = 0, rear = 0;
queue[rear++] = root;
bool seen_gap = false;
while (front < rear) {
Node *n = queue[front++];
if (n == NULL) { seen_gap = true; continue; }
if (seen_gap) return false; /* a real node after a gap */
queue[rear++] = n->left;
queue[rear++] = n->right;
}
return true;
}
/* perfect: full AND every leaf on the same level */
static bool is_perfect(Node *n, int depth, int *leaf_depth) {
if (n == NULL) return true;
if (n->left == NULL && n->right == NULL) {
if (*leaf_depth == -1) *leaf_depth = depth;
return depth == *leaf_depth;
}
if (n->left == NULL || n->right == NULL) return false; /* not full */
return is_perfect(n->left, depth + 1, leaf_depth) && is_perfect(n->right, depth + 1, leaf_depth);
}
/* degenerate: no node has two children (every node has 0 or 1) */
static bool is_degenerate(Node *n) {
if (n == NULL) return true;
if (n->left != NULL && n->right != NULL) return false; /* two children: not degenerate */
return is_degenerate(n->left) && is_degenerate(n->right);
}
/* balanced: |height(left) - height(right)| <= 1 at every node; -1 means "unbalanced already found" */
static int check_balance(Node *n) {
if (n == NULL) return 0;
int hl = check_balance(n->left);
if (hl == -1) return -1;
int hr = check_balance(n->right);
if (hr == -1) return -1;
if (abs(hl - hr) > 1) return -1; /* found an unbalanced node */
return 1 + (hl > hr ? hl : hr);
}
// full: every node has 0 or 2 children (never exactly 1)
static boolean isFull(Node n) {
if (n == null) return true;
boolean hasL = n.left != null, hasR = n.right != null;
if (hasL != hasR) return false; // exactly one child: not full
return isFull(n.left) && isFull(n.right);
}
// complete: walking level by level, once a null is seen no real node may follow it
static boolean isComplete(Node root) {
java.util.LinkedList<Node> queue = new java.util.LinkedList<>(); // ArrayDeque rejects null elements
queue.add(root);
boolean seenGap = false;
while (!queue.isEmpty()) {
Node n = queue.poll();
if (n == null) { seenGap = true; continue; }
if (seenGap) return false; // a real node after a gap
queue.add(n.left);
queue.add(n.right);
}
return true;
}
// perfect: full AND every leaf on the same level
static boolean isPerfect(Node n, int depth, int[] leafDepth) {
if (n == null) return true;
if (n.left == null && n.right == null) {
if (leafDepth[0] == -1) leafDepth[0] = depth;
return depth == leafDepth[0];
}
if (n.left == null || n.right == null) return false; // not full
return isPerfect(n.left, depth + 1, leafDepth) && isPerfect(n.right, depth + 1, leafDepth);
}
// degenerate: no node has two children (every node has 0 or 1)
static boolean isDegenerate(Node n) {
if (n == null) return true;
if (n.left != null && n.right != null) return false; // two children: not degenerate
return isDegenerate(n.left) && isDegenerate(n.right);
}
// balanced: |height(left) - height(right)| <= 1 at every node; -1 means "unbalanced already found"
static int checkBalance(Node n) {
if (n == null) return 0;
int hl = checkBalance(n.left);
if (hl == -1) return -1;
int hr = checkBalance(n.right);
if (hr == -1) return -1;
if (Math.abs(hl - hr) > 1) return -1; // found an unbalanced node
return 1 + Math.max(hl, hr);
}
Tam programlar (code/week-04/c/tree_shape.c, code/week-04/java/TreeShape.java) bu beş kontrolü altı ağaç üzerinde çalıştırır: 12 düğümlü tam-ama-mükemmel-olmayan bir ağaç, 17 düğümlü dolu bir "tırtıl" (dengesiz ve tam olmayan), 15 düğümlü mükemmel bir ağaç, 10 düğümlü dejenere bir zincir, 10 düğümlü tam-ama-dolu-olmayan bir ağaç, ve 11 düğümlü dengeli-ama-tam-olmayan bir ağaç.
Programın tamamı: tree_shape.c / TreeShape.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary tree shapes: full, complete, perfect, degenerate, height-balanced.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_NODES 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
/* A full binary tree (every node 0 or 2 children) shaped like a caterpillar: at each spine level one
* child is a leaf and the other continues the spine -- maximally unbalanced and far from complete.
* Always has an ODD node count: 2*spine + 1. */
static Node *build_full_caterpillar(int spine, int start, int step) {
int val = start;
Node *root = new_node(val); val += step;
Node *cur = root;
for (int i = 0; i < spine; i++) {
cur->left = new_node(val); val += step; /* one child is always a leaf */
cur->right = new_node(val); val += step;
if (i != spine - 1) cur = cur->right; /* continue the spine, except on the last step */
}
return root;
}
/* full: every node has 0 or 2 children (never exactly 1) */
static bool is_full(Node *n) {
if (n == NULL) return true;
bool has_l = n->left != NULL, has_r = n->right != NULL;
if (has_l != has_r) return false; /* exactly one child: not full */
return is_full(n->left) && is_full(n->right);
}
/* complete: walking level by level, once a NULL is seen no real node may follow it */
static bool is_complete(Node *root) {
Node *queue[MAX_NODES]; int front = 0, rear = 0;
queue[rear++] = root;
bool seen_gap = false;
while (front < rear) {
Node *n = queue[front++];
if (n == NULL) { seen_gap = true; continue; }
if (seen_gap) return false; /* a real node after a gap */
queue[rear++] = n->left;
queue[rear++] = n->right;
}
return true;
}
/* perfect: full AND every leaf on the same level */
static bool is_perfect(Node *n, int depth, int *leaf_depth) {
if (n == NULL) return true;
if (n->left == NULL && n->right == NULL) {
if (*leaf_depth == -1) *leaf_depth = depth;
return depth == *leaf_depth;
}
if (n->left == NULL || n->right == NULL) return false; /* not full */
return is_perfect(n->left, depth + 1, leaf_depth) && is_perfect(n->right, depth + 1, leaf_depth);
}
/* degenerate: no node has two children (every node has 0 or 1) */
static bool is_degenerate(Node *n) {
if (n == NULL) return true;
if (n->left != NULL && n->right != NULL) return false; /* two children: not degenerate */
return is_degenerate(n->left) && is_degenerate(n->right);
}
/* balanced: |height(left) - height(right)| <= 1 at every node; -1 means "unbalanced already found" */
static int check_balance(Node *n) {
if (n == NULL) return 0;
int hl = check_balance(n->left);
if (hl == -1) return -1;
int hr = check_balance(n->right);
if (hr == -1) return -1;
if (abs(hl - hr) > 1) return -1; /* found an unbalanced node */
return 1 + (hl > hr ? hl : hr);
}
static void classify(const char *label, Node *root) {
printf("-- %s --\n", label);
int leaf_depth = -1;
bool full = is_full(root);
bool complete = is_complete(root);
bool perfect = is_perfect(root, 0, &leaf_depth);
bool degenerate = is_degenerate(root);
int balance = check_balance(root);
printf("full=%s, complete=%s, perfect=%s, degenerate=%s, balanced=%s\n",
full ? "true" : "false",
complete ? "true" : "false",
perfect ? "true" : "false",
degenerate ? "true" : "false",
balance != -1 ? "true" : "false");
printf("\n");
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
int main(void) {
/* normal: 12 nodes, complete but not perfect */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, 25, 35, 45, 55};
Node *normal_root = build_tree(normal_arr, 12, 0);
classify("normal: 12 nodes, complete but not perfect", normal_root);
free_tree(normal_root);
/* hard: 17 nodes, full but not complete and unbalanced -- a "caterpillar" tree */
Node *caterpillar_root = build_full_caterpillar(8, 100, 5);
classify("hard: 17 nodes, full but not complete -- a caterpillar tree", caterpillar_root);
free_tree(caterpillar_root);
/* edge: a perfect tree, 15 nodes, 4 full levels */
int perfect_arr[] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15};
Node *perfect_root = build_tree(perfect_arr, 15, 0);
classify("edge: perfect tree, 15 nodes", perfect_root);
free_tree(perfect_root);
/* edge: a left-leaning chain (degenerate), 10 nodes */
int chain_values[] = {90, 84, 78, 72, 66, 60, 54, 48, 42, 36};
Node *chain_root = build_left_chain(chain_values, 10);
classify("edge: left-leaning chain (degenerate), 10 nodes", chain_root);
free_tree(chain_root);
/* edge: complete but NOT full, 10 nodes */
int complete_not_full_arr[] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10};
Node *complete_not_full_root = build_tree(complete_not_full_arr, 10, 0);
classify("edge: complete but NOT full, 10 nodes", complete_not_full_root);
free_tree(complete_not_full_root);
/* edge: balanced but NOT complete, 11 nodes */
int balanced_not_complete_arr[] = {1, 2, 3, 4, 5, 6, 7, 8, SLOT_NONE, 9, SLOT_NONE, 10, SLOT_NONE, 11};
Node *balanced_not_complete_root = build_tree(balanced_not_complete_arr, 14, 0);
classify("edge: balanced but NOT complete, 11 nodes", balanced_not_complete_root);
free_tree(balanced_not_complete_root);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary tree shapes: full, complete, perfect, degenerate, height-balanced.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class TreeShape {
static final int SLOT_NONE = Integer.MIN_VALUE;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
// A full binary tree (every node 0 or 2 children) shaped like a caterpillar: at each spine level
// one child is a leaf and the other continues the spine -- maximally unbalanced and far from
// complete. Always has an ODD node count: 2*spine + 1.
static Node buildFullCaterpillar(int spine, int start, int step) {
int val = start;
Node root = new Node(val); val += step;
Node cur = root;
for (int i = 0; i < spine; i++) {
cur.left = new Node(val); val += step; // one child is always a leaf
cur.right = new Node(val); val += step;
if (i != spine - 1) cur = cur.right; // continue the spine, except on the last step
}
return root;
}
// full: every node has 0 or 2 children (never exactly 1)
static boolean isFull(Node n) {
if (n == null) return true;
boolean hasL = n.left != null, hasR = n.right != null;
if (hasL != hasR) return false; // exactly one child: not full
return isFull(n.left) && isFull(n.right);
}
// complete: walking level by level, once a null is seen no real node may follow it
static boolean isComplete(Node root) {
java.util.LinkedList<Node> queue = new java.util.LinkedList<>(); // ArrayDeque rejects null elements
queue.add(root);
boolean seenGap = false;
while (!queue.isEmpty()) {
Node n = queue.poll();
if (n == null) { seenGap = true; continue; }
if (seenGap) return false; // a real node after a gap
queue.add(n.left);
queue.add(n.right);
}
return true;
}
// perfect: full AND every leaf on the same level
static boolean isPerfect(Node n, int depth, int[] leafDepth) {
if (n == null) return true;
if (n.left == null && n.right == null) {
if (leafDepth[0] == -1) leafDepth[0] = depth;
return depth == leafDepth[0];
}
if (n.left == null || n.right == null) return false; // not full
return isPerfect(n.left, depth + 1, leafDepth) && isPerfect(n.right, depth + 1, leafDepth);
}
// degenerate: no node has two children (every node has 0 or 1)
static boolean isDegenerate(Node n) {
if (n == null) return true;
if (n.left != null && n.right != null) return false; // two children: not degenerate
return isDegenerate(n.left) && isDegenerate(n.right);
}
// balanced: |height(left) - height(right)| <= 1 at every node; -1 means "unbalanced already found"
static int checkBalance(Node n) {
if (n == null) return 0;
int hl = checkBalance(n.left);
if (hl == -1) return -1;
int hr = checkBalance(n.right);
if (hr == -1) return -1;
if (Math.abs(hl - hr) > 1) return -1; // found an unbalanced node
return 1 + Math.max(hl, hr);
}
static void classify(String label, Node root) {
System.out.println("-- " + label + " --");
int[] leafDepth = {-1};
boolean full = isFull(root);
boolean complete = isComplete(root);
boolean perfect = isPerfect(root, 0, leafDepth);
boolean degenerate = isDegenerate(root);
int balance = checkBalance(root);
System.out.println("full=" + full + ", complete=" + complete + ", perfect=" + perfect +
", degenerate=" + degenerate + ", balanced=" + (balance != -1));
System.out.println();
}
public static void main(String[] args) {
// normal: 12 nodes, complete but not perfect
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, 25, 35, 45, 55};
classify("normal: 12 nodes, complete but not perfect", buildTree(normalArr, 12, 0));
// hard: 17 nodes, full but not complete and unbalanced -- a "caterpillar" tree
classify("hard: 17 nodes, full but not complete -- a caterpillar tree", buildFullCaterpillar(8, 100, 5));
// edge: a perfect tree, 15 nodes, 4 full levels
int[] perfectArr = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15};
classify("edge: perfect tree, 15 nodes", buildTree(perfectArr, 15, 0));
// edge: a left-leaning chain (degenerate), 10 nodes
int[] chainValues = {90, 84, 78, 72, 66, 60, 54, 48, 42, 36};
classify("edge: left-leaning chain (degenerate), 10 nodes", buildLeftChain(chainValues));
// edge: complete but NOT full, 10 nodes
int[] completeNotFullArr = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10};
classify("edge: complete but NOT full, 10 nodes", buildTree(completeNotFullArr, 10, 0));
// edge: balanced but NOT complete, 11 nodes
int[] balancedNotCompleteArr = {1, 2, 3, 4, 5, 6, 7, 8, SLOT_NONE, 9, SLOT_NONE, 10, SLOT_NONE, 11};
classify("edge: balanced but NOT complete, 11 nodes", buildTree(balancedNotCompleteArr, 14, 0));
}
}
Deneyin
Beklenen çıktı:
-- normal: 12 nodes, complete but not perfect --
full=false, complete=true, perfect=false, degenerate=false, balanced=true
-- hard: 17 nodes, full but not complete -- a caterpillar tree --
full=true, complete=false, perfect=false, degenerate=false, balanced=false
-- edge: perfect tree, 15 nodes --
full=true, complete=true, perfect=true, degenerate=false, balanced=true
-- edge: left-leaning chain (degenerate), 10 nodes --
full=false, complete=false, perfect=false, degenerate=true, balanced=false
-- edge: complete but NOT full, 10 nodes --
full=false, complete=true, perfect=false, degenerate=false, balanced=true
-- edge: balanced but NOT complete, 11 nodes --
full=false, complete=false, perfect=false, degenerate=false, balanced=true
Karmaşıklık. Beş kontrolün hepsi de her düğümü en fazla bir kez ziyaret eder, o yüzden her biri O(n)'dir. is_complete bir kuyruk gerektirir (en kötü durumda O(n) ekstra alan); diğer dördü düz özyinelemedir, yalnızca O(h) yığın alanı gerektirir (h ağacın yüksekliği).
Sık yapılan hatalar
- "Tam" (complete) demenin "her seviye dolu" demek olduğunu sanmak. Değil — yalnızca son seviyenin kısmi olmasına izin verilir, o da yalnızca soldan boşluksuz doldurulmuşsa. Son seviyede dolu bir hücreden önce bir boşluk olan bir ağaç (bölüm 4'teki "gap" örneği gibi), diğer her seviye tamamen dolu olsa bile tam değildir.
- "Mükemmel"i "tam" ile karıştırmak. Her mükemmel ağaç tamdır, ama her tam ağaç mükemmel değildir — tam bir ağacın son seviyesinin yalnızca kısmi olmasına izin verilir, mükemmel bir ağaç ise her yaprağın, son seviyedekiler dahil, aynı derinlikte olmasını gerektirir.
- Dengeyi düğüm düğüm, her düğümde iki ayrı
height()çağrısıyla kontrol etmek. Her düğümdeheight(n->left)veheight(n->right)i ayrı ayrı çağırmak, ağacın büyük bölümlerini tekrar tekrar gezer, en kötü durumda (dejenere bir zincirde) O(n) bir kontrolü O(n²)'ye çevirir. Yukarıdakicheck_balance, yüksekliği hesaplamayı ve dengesizliği tespit etmeyi aynı aşağıdan-yukarı geçişte yaparak bunu önler; herhangi bir yerde bir dengesizlik bulunur bulunmaz tek bir gözcü değeri (−1) özyineleme boyunca yukarı taşınır.
Kendini sına: biçimler
İkili bir ağacın yüksekliği 3 ve mükemmel. Kaç düğümü var, ve kaçı yaprak?
Cevap. Yüksekliği h olan mükemmel bir ağacın toplam 2h+1 − 1 düğümü vardır, o yüzden yükseklik 3, 24 − 1 = 15 düğüm verir. Yaprakları tam olarak son seviyedeki, seviye 3'teki düğümlerdir; bu seviye 23 = 8 düğüm tutar — o yüzden 15 düğümün 8'i yapraktır (diğer 7'si iç düğümdür).
3. Dolaşmalar: her düğümü tam bir kez ziyaret etmek¶
Bir dolaşma (traversal), bir ağacın her düğümünü, tanımlı bir sırada, tam olarak bir kez ziyaret eder. Bir dizi ya da bağlı listenin aksine, bir ağacın tek bir "doğal" sırası yoktur — bir düğümün (en fazla) iki çocuğu vardır, ve önce hangisinin ziyaret edileceği, ve düğümün kendisinin çocuklarına göre ne zaman ziyaret edileceği konusunda gerçek bir seçim vardır. Bu seçim bize üç klasik özyinelemeli sıra verir, artı özyineleme kullanmadan her düğüme ulaşan iki tane daha. Beşi de, aynı ağaç üzerinde çalıştırıldığında, genellikle beş farklı sıra üretir — ve her biri, farklı bir gerçek görev için (bir ağacı yeniden kurma, sıralı yazdırma, güvenle silme, seviye seviye yazdırma) tam olarak doğru sıra olur.
Bu bölüm boyunca, örnek ağaçlarımız seviye-sıralı bir dizi (level-order array) olarak saklanır — i. indisin çocukları 2*i + 1 ve 2*i + 2 indislerinde yaşar, eksik bir çocuk null ile işaretlenir (bu formülün arkasındaki fikri bölüm 4'te göreceksiniz). Aşağıdaki dört dolaşma programının hepsi aynı üç örnek ağacı paylaşır:
- normal: 10 düğüm, dengeli bir BST:
[50, 30, 70, 20, 40, 60, 80, 10, null, null, 45, 55] - zor: 16 düğüm, düzensiz derinlikler:
[44, 22, 77, 11, 33, 60, 90, null, 5, 17, 28, 39, 55, 65, 85, null, null, 95, null, 99] - uç: 10 düğümlük sola yığılmış (dejenere) bir zincir, ve 10 düğümlük sağa yığılmış (dejenere) bir zincir
3.1 Preorder: ziyaret, sol, sağ¶
Preorder, bir düğümü çocuklarından önce ziyaret eder: önce düğümün kendisini ziyaret et, sonra sola özyinele, sonra sağa özyinele. Kök her zaman ziyaret edilen ilk şeydir. Bu, ağacın bir kopyasını sıfırdan yeniden kurmak için tam olarak ihtiyacınız olan sıradır: diziyi geri okurken, ilk değer her zaman bir sonraki altağacın köküdür.
Animasyonu oynatın: preorder özyinelendikçe çağrı yolunun (call path) nasıl yandığını izleyin; vurgulanan (mavi) kenarlar, kökten şu anda etkin olan çağrıya giden yolu izler.
Oynatıcıda ayrıca 16 düğüm, düzensiz derinlikler (zor) ve uç durumlar sola yığılmış (dejenere) zincir, 10 düğüm ile sağa yığılmış (dejenere) zincir, 10 düğüm seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive preorder traversal: visit, left, right.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void preorder(Node *node) {
if (node == NULL) return;
printf("visit %d\n", node->value);
visited[visited_count++] = node->value;
preorder(node->left);
preorder(node->right);
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
preorder(root);
printf("preorder sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed (degenerate) chain, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed (degenerate) chain, 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed (degenerate) chain, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed (degenerate) chain, 10 nodes", build_right_chain(right_values, 10));
return 0;
}
static void preorder(Node node) {
if (node == null) return;
System.out.println("visit " + node.value);
visited[visitedCount++] = node.value;
preorder(node.left);
preorder(node.right);
}
Tam sınıf (code/week-04/java/PreorderRecursive.java), yukarıdaki C programını satır satır yansıtır — aynı dört senaryo, aynı yardımcı metotlar, camelCase adlar.
Programın tamamı: preorder_recursive.c / PreorderRecursive.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive preorder traversal: visit, left, right.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void preorder(Node *node) {
if (node == NULL) return;
printf("visit %d\n", node->value);
visited[visited_count++] = node->value;
preorder(node->left);
preorder(node->right);
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
preorder(root);
printf("preorder sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed (degenerate) chain, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed (degenerate) chain, 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed (degenerate) chain, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed (degenerate) chain, 10 nodes", build_right_chain(right_values, 10));
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive preorder traversal: visit, left, right.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class PreorderRecursive {
static final int SLOT_NONE = Integer.MIN_VALUE;
static final int MAX_VISITED = 32;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static int[] visited = new int[MAX_VISITED];
static int visitedCount;
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
static Node buildRightChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.right = node;
tail = node;
}
return root;
}
static void preorder(Node node) {
if (node == null) return;
System.out.println("visit " + node.value);
visited[visitedCount++] = node.value;
preorder(node.left);
preorder(node.right);
}
static void runScenario(String label, Node root) {
System.out.println("-- " + label + " --");
visitedCount = 0;
preorder(root);
StringBuilder sb = new StringBuilder("preorder sequence:");
for (int i = 0; i < visitedCount; i++) sb.append(' ').append(visited[i]);
System.out.println(sb);
System.out.println();
}
public static void main(String[] args) {
// normal: 10 nodes, a balanced BST
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
runScenario("normal: 10 nodes, a balanced BST", buildTree(normalArr, 12, 0));
// hard: 16 nodes, uneven depths
int[] hardArr = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
runScenario("hard: 16 nodes, uneven depths", buildTree(hardArr, 20, 0));
// edge: left-skewed (degenerate) chain, 10 nodes
int[] leftValues = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
runScenario("edge: left-skewed (degenerate) chain, 10 nodes", buildLeftChain(leftValues));
// edge: right-skewed (degenerate) chain, 10 nodes
int[] rightValues = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
runScenario("edge: right-skewed (degenerate) chain, 10 nodes", buildRightChain(rightValues));
}
}
Deneyin
Beklenen çıktı:
-- normal: 10 nodes, a balanced BST --
visit 50
visit 30
visit 20
visit 10
visit 40
visit 45
visit 70
visit 60
visit 55
visit 80
preorder sequence: 50 30 20 10 40 45 70 60 55 80
-- hard: 16 nodes, uneven depths --
visit 44
visit 22
visit 11
visit 5
visit 95
visit 33
visit 17
visit 99
visit 28
visit 77
visit 60
visit 39
visit 55
visit 90
visit 65
visit 85
preorder sequence: 44 22 11 5 95 33 17 99 28 77 60 39 55 90 65 85
-- edge: left-skewed (degenerate) chain, 10 nodes --
visit 88
visit 81
visit 74
visit 67
visit 60
visit 53
visit 46
visit 39
visit 32
visit 25
preorder sequence: 88 81 74 67 60 53 46 39 32 25
-- edge: right-skewed (degenerate) chain, 10 nodes --
visit 5
visit 13
visit 21
visit 29
visit 37
visit 45
visit 53
visit 61
visit 69
visit 77
preorder sequence: 5 13 21 29 37 45 53 61 69 77
İki dejenere zincire yakından bakın: **sol**a yığılmış zincirde preorder, 88, 81, 74, ... sırasıyla ziyaret eder — zincirin kurulduğu sırayla birebir aynı, çünkü her düğümün tek çocuğu sol çocuktur ve preorder sağdan önce solu ziyaret eder. **Sağ**a yığılmış zincirde preorder yine zincirlenmiş sırayla ziyaret eder (5, 13, 21, ...) — çünkü "ziyaret et, sonra sol, sonra sağ" her iki durumda da "ziyaret et, sonra hangi tek çocuk varsa ona git"e indirgenir. Bunu aşağıdaki inorder ve postorder ile karşılaştırın — orada iki zincir birbirinden çok farklı davranır.
Karmaşıklık. Her düğüm tam olarak bir kez ziyaret edilir, ve her düğümde yapılan iş (yazdırma, dizi yazma) O(1)'dir, o yüzden preorder dolaşma toplamda O(n)'dir. Özyineleme derinliği ağacın yüksekliğine eşittir, o yüzden O(h) yığın alanı kullanır — dengeli bir ağaç için O(log n), ama dejenere bir zincirin en kötü durumunda O(n) (bu tam olarak bölüm 3.4'ün bunu özyinelemesiz, dolayısıyla çok derin, çok dengesiz bir ağaçta yığın taşması riski olmadan nasıl yapacağını gösterme sebebi).
3.2 Inorder: sol, ziyaret, sağ¶
Inorder, bir düğümü iki çocuğunun arasında ziyaret eder: önce sola özyinele, sonra düğümün kendisini ziyaret et, sonra sağa özyinele. Özellikle bir ikili arama ağacında (binary search tree — her sol torun daha küçük, her sağ torun düğümün kendisinden daha büyükse — gelecek dönemin konusu), inorder dolaşma her değeri sıralı sırada ziyaret eder. Bu bölümdeki ağaçlar, yalnızca gösterim için düzenlenmiş olup BST-ekleme kurallarıyla kurulmadığından, inorder yine de sol-önce-kendi-önce-sağ sırasıyla ziyaret eder; yalnızca sayısal olarak sıralı çıkmaz.
Oynatıcıda ayrıca 16 düğüm, düzensiz derinlikler (zor) ve uç durumlar sola yığılmış (dejenere) zincir, 10 düğüm, sağa yığılmış (dejenere) zincir, 10 düğüm, ve tekrarlı değerler: hepsi 7 seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
Programın geri kalanı (code/week-04/c/inorder_recursive.c, code/week-04/java/InorderRecursive.java), yapı olarak preorder'ınkiyle birebir aynıdır: aynı build_tree / build_left_chain / build_right_chain yardımcı fonksiyonları, aynı dört senaryo.
Programın tamamı: inorder_recursive.c / InorderRecursive.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive inorder traversal: left, visit, right.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void inorder(Node *node) {
if (node == NULL) return;
inorder(node->left);
printf("visit %d\n", node->value);
visited[visited_count++] = node->value;
inorder(node->right);
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
inorder(root);
printf("inorder sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed (degenerate) chain, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed (degenerate) chain, 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed (degenerate) chain, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed (degenerate) chain, 10 nodes", build_right_chain(right_values, 10));
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive inorder traversal: left, visit, right.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class InorderRecursive {
static final int SLOT_NONE = Integer.MIN_VALUE;
static final int MAX_VISITED = 32;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static int[] visited = new int[MAX_VISITED];
static int visitedCount;
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
static Node buildRightChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.right = node;
tail = node;
}
return root;
}
static void inorder(Node node) {
if (node == null) return;
inorder(node.left);
System.out.println("visit " + node.value);
visited[visitedCount++] = node.value;
inorder(node.right);
}
static void runScenario(String label, Node root) {
System.out.println("-- " + label + " --");
visitedCount = 0;
inorder(root);
StringBuilder sb = new StringBuilder("inorder sequence:");
for (int i = 0; i < visitedCount; i++) sb.append(' ').append(visited[i]);
System.out.println(sb);
System.out.println();
}
public static void main(String[] args) {
// normal: 10 nodes, a balanced BST
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
runScenario("normal: 10 nodes, a balanced BST", buildTree(normalArr, 12, 0));
// hard: 16 nodes, uneven depths
int[] hardArr = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
runScenario("hard: 16 nodes, uneven depths", buildTree(hardArr, 20, 0));
// edge: left-skewed (degenerate) chain, 10 nodes
int[] leftValues = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
runScenario("edge: left-skewed (degenerate) chain, 10 nodes", buildLeftChain(leftValues));
// edge: right-skewed (degenerate) chain, 10 nodes
int[] rightValues = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
runScenario("edge: right-skewed (degenerate) chain, 10 nodes", buildRightChain(rightValues));
}
}
Deneyin
Beklenen çıktı:
-- normal: 10 nodes, a balanced BST --
visit 10
visit 20
visit 30
visit 40
visit 45
visit 50
visit 55
visit 60
visit 70
visit 80
inorder sequence: 10 20 30 40 45 50 55 60 70 80
-- hard: 16 nodes, uneven depths --
visit 11
visit 95
visit 5
visit 22
visit 99
visit 17
visit 33
visit 28
visit 44
visit 39
visit 60
visit 55
visit 77
visit 65
visit 90
visit 85
inorder sequence: 11 95 5 22 99 17 33 28 44 39 60 55 77 65 90 85
-- edge: left-skewed (degenerate) chain, 10 nodes --
visit 25
visit 32
visit 39
visit 46
visit 53
visit 60
visit 67
visit 74
visit 81
visit 88
inorder sequence: 25 32 39 46 53 60 67 74 81 88
-- edge: right-skewed (degenerate) chain, 10 nodes --
visit 5
visit 13
visit 21
visit 29
visit 37
visit 45
visit 53
visit 61
visit 69
visit 77
inorder sequence: 5 13 21 29 37 45 53 61 69 77
Normal (dengeli BST) senaryosuna yakından bakın: 10 20 30 40 45 50 55 60 70 80 — kusursuzca artan sırada. Bu bir tesadüf değil; tam olarak bu belirli dizinin ikili-arama-ağacı sıralama kuralını (sol < düğüm < sağ, her yerde) sağlayacak şekilde kurulmuş olmasından kaynaklanır, ve ikili arama ağaçlarıyla tanıştığınızda inorder dolaşmanın neden bu kadar önemli olduğunun bir ön izlemesidir. İki dejenere zinciri karşılaştırın: **sol**a yığılmış zincir artan sırada çıkar (25, 32, ..., 88, zincirlenme sırasının tersi) çünkü inorder önce "en derin sol torunu" ziyaret eder; **sağ**a yığılmış zincir ise tam olarak zincirlenme sırasında çıkar (5, 13, ..., 77) çünkü önce ziyaret edilecek bir sol altağaç hiç yoktur.
Karmaşıklık. Tam olarak preorder gibi: O(n) zaman (her düğüm bir kez ziyaret edilir, her seferinde O(1) iş), O(h) özyineleme-yığını alanı.
3.3 Postorder: sol, sağ, ziyaret¶
Postorder, bir düğümü iki çocuğundan sonra ziyaret eder: önce sola özyinele, sonra sağa özyinele, sonra düğümün kendisini ziyaret et. Kök her zaman ziyaret edilen en son şeydir. Bu sıralama, bir ağacı güvenle silmek için tam olarak gereken sıradır: bir düğümün çocuklarını, düğümün kendisini serbest bırakmadan önce serbest bırakmalısınız (bir düğüm serbest bırakıldığında, onun çocuklarına giden tek işaretçileri kaybetmiş olursunuz), ve postorder tam olarak bunu garanti eder.
Oynatıcıda ayrıca 16 düğüm, düzensiz derinlikler (zor) ve uç durumlar sola yığılmış (dejenere) zincir, 10 düğüm ile sağa yığılmış (dejenere) zincir, 10 düğüm seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
Yine, programın geri kalanı (code/week-04/c/postorder_recursive.c, code/week-04/java/PostorderRecursive.java) aynı ağaç kurucularını ve aynı dört senaryoyu kullanır.
Programın tamamı: postorder_recursive.c / PostorderRecursive.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive postorder traversal: left, right, visit.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void postorder(Node *node) {
if (node == NULL) return;
postorder(node->left);
postorder(node->right);
printf("visit %d\n", node->value);
visited[visited_count++] = node->value;
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
postorder(root);
printf("postorder sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed (degenerate) chain, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed (degenerate) chain, 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed (degenerate) chain, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed (degenerate) chain, 10 nodes", build_right_chain(right_values, 10));
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Recursive postorder traversal: left, right, visit.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class PostorderRecursive {
static final int SLOT_NONE = Integer.MIN_VALUE;
static final int MAX_VISITED = 32;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static int[] visited = new int[MAX_VISITED];
static int visitedCount;
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
static Node buildRightChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.right = node;
tail = node;
}
return root;
}
static void postorder(Node node) {
if (node == null) return;
postorder(node.left);
postorder(node.right);
System.out.println("visit " + node.value);
visited[visitedCount++] = node.value;
}
static void runScenario(String label, Node root) {
System.out.println("-- " + label + " --");
visitedCount = 0;
postorder(root);
StringBuilder sb = new StringBuilder("postorder sequence:");
for (int i = 0; i < visitedCount; i++) sb.append(' ').append(visited[i]);
System.out.println(sb);
System.out.println();
}
public static void main(String[] args) {
// normal: 10 nodes, a balanced BST
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
runScenario("normal: 10 nodes, a balanced BST", buildTree(normalArr, 12, 0));
// hard: 16 nodes, uneven depths
int[] hardArr = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
runScenario("hard: 16 nodes, uneven depths", buildTree(hardArr, 20, 0));
// edge: left-skewed (degenerate) chain, 10 nodes
int[] leftValues = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
runScenario("edge: left-skewed (degenerate) chain, 10 nodes", buildLeftChain(leftValues));
// edge: right-skewed (degenerate) chain, 10 nodes
int[] rightValues = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
runScenario("edge: right-skewed (degenerate) chain, 10 nodes", buildRightChain(rightValues));
}
}
Deneyin
Beklenen çıktı:
-- normal: 10 nodes, a balanced BST --
visit 10
visit 20
visit 45
visit 40
visit 30
visit 55
visit 60
visit 80
visit 70
visit 50
postorder sequence: 10 20 45 40 30 55 60 80 70 50
-- hard: 16 nodes, uneven depths --
visit 95
visit 5
visit 11
visit 99
visit 17
visit 28
visit 33
visit 22
visit 39
visit 55
visit 60
visit 65
visit 85
visit 90
visit 77
visit 44
postorder sequence: 95 5 11 99 17 28 33 22 39 55 60 65 85 90 77 44
-- edge: left-skewed (degenerate) chain, 10 nodes --
visit 25
visit 32
visit 39
visit 46
visit 53
visit 60
visit 67
visit 74
visit 81
visit 88
postorder sequence: 25 32 39 46 53 60 67 74 81 88
-- edge: right-skewed (degenerate) chain, 10 nodes --
visit 77
visit 69
visit 61
visit 53
visit 45
visit 37
visit 29
visit 21
visit 13
visit 5
postorder sequence: 77 69 61 53 45 37 29 21 13 5
Normal senaryoda kök 50nin en son yazdırıldığına dikkat edin — postorder'ın her zaman garanti ettiği gibi — bunu, 50nin ilk yazdırıldığı preorder ile karşılaştırın. Ayrıca sağa yığılmış zincirin şimdi ters zincirlenme sırasında (77, 69, ..., 5) çıktığına dikkat edin: ziyaret edilecek bir sol altağaç olmadığından, postorder yine de "düğümün kendisini ziyaret et"i en sona saklar, o yüzden daha sığ düğümleri hiç yazdırmadan önce sağ zincirin tamamını özyinelemeli olarak gezer (en derin düğümden başlayarak).
Karmaşıklık. O(n) zaman, O(h) özyineleme-yığını alanı — preorder ve inorder ile birebir aynı profil; yalnız üç adımın (ziyaret, sol, sağ) sırası değişir, yapılan toplam iş asla değişmez.
Sık yapılan hatalar (üç özyinelemeli dolaşma için de)
- Taban durumunu (base case) unutmak. Bu üç fonksiyonun her biri,
node == NULLolduğunda hemen dönmelidir. Bunu atlarsanız, boş bir altağaç üzerindeki ilk çağrı bile bir null işaretçisini dereferans eder. - Senaryolar arasında bir "visited" dizisini ya da sayacını sıfırlamadan yeniden kullanmak. Yukarıdaki üç programın hepsi de
run_scenarionun başındavisited_count = 0ile sıfırlar; bunu unutmak, bir senaryonun çıktısını sessizce bir öncekinin üzerine ekler, ikisini de bozar. - Üç sıranın "çoğu zaman" aynı fikirde olduğunu varsaymak. Yalnızca önemsiz durumlarda (boş bir ağaç, ya da tek bir düğüm) aynı fikirdedirler. Bir düğüm fazlası bile, yukarıdaki üç çıktının her senaryoda açıkça gösterdiği gibi, preorder, inorder ve postorder'ın ayrışması için yeterlidir.
- İş için yanlış dolaşmayı seçmek. Kaydedilmiş bir diziden bir ağacı yeniden kurmak preorder gerektirir (kök her zaman ilk gelir). Bir ağacı düğüm düğüm silmek postorder gerektirir (çocuklar ebeveynden önce). İkili arama ağacını sıralı yazdırmak inorder gerektirir. Yanlışını kullanmak yine de "her düğümü ziyaret eder", o yüzden hata, ziyaretlerin sırası gerçekten önem kazanana kadar fark edilmesi kolay değildir.
Kendini sına: doğru dolaşmayı seçmek
Bir ikili ağacı bir dosyaya, sayıları geri okuyup her birini aynı sırayla yeniden ekleyerek (ilk eklenen kök olur, vb.) tam olarak aynı ağacı yeniden kuracak şekilde, seri hale getirmeniz gerekiyor. Hangi dolaşmayla kaydedersiniz, ve neden?
Cevap. Preorder. Geri okunan ilk değer kök olmalıdır, ve preorder, üçü arasında kökü altağaçlarından önce ziyaret eden tek dolaşmadır — tam olarak "bu sırayla ekle, ilki kök olur"un gerektirdiği şey.
3.4 Özyinelemesiz inorder: kendi yığınımız¶
Yukarıdaki her özyinelemeli dolaşma, gizlice derleyicinin çağrı yığınına (call stack) "hangi düğümlerin hâlâ ziyaret edilmeyi beklediğini" hatırlaması için güvenir. Hafta 3, özyinelemenin bir yığın olduğunu gösterdi; bu bölüm, inorder dolaşmayı hiç özyineleme kullanmadan, Hafta 3'te kurduğunuz tam dizi tabanlı yığınla — yalnız artık int yerine Node * işaretçileri tutan haliyle — yeniden yazarak bunu tamamen somut hale getiriyor.
Fikir şu: özyinelemesiz inorder (sol, ziyaret, sağ) dolaşmak için, mümkün olduğunca sola gidin ve geçtiğiniz her düğümü itin (push) (her birine daha sonra dönmeniz gerekecek, sonra ziyaret etmeniz, sonra sağ altağacını keşfetmeniz gerekecek). Artık sola gidemediğinizde, en son itilen düğümü çekin (pop) — onun sol tarafının tamamı bitmiştir, o yüzden hemen ziyaret edin — sonra onun sağ altağacına devam edin, ve tüm süreci tekrarlayın.
Oynatıcıda ayrıca 16 düğüm, düzensiz derinlikler (zor) ve uç durumlar sola yığılmış zincir: yığın en derin haline ulaşır, 10 düğüm ile sağa yığılmış zincir: yığın hiç derinleşmez, 10 düğüm seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
static Node *stack_data[STACK_CAP];
static int top = -1;
static void push(Node *n) {
top = top + 1;
stack_data[top] = n;
}
static Node *pop(void) {
Node *n = stack_data[top];
top = top - 1;
return n;
}
/* ... run_scenario içinde: */
Node *cur = root;
while (cur != NULL || !is_empty()) {
while (cur != NULL) { /* push the whole left spine */
push(cur);
cur = cur->left;
}
cur = pop(); /* can't go left anymore: pop, visit */
printf("visit %d\n", cur->value);
visited[visited_count++] = cur->value;
cur = cur->right; /* then walk into the right subtree */
}
static Node[] stackData = new Node[STACK_CAP];
static int top = -1;
static void push(Node n) {
top = top + 1;
stackData[top] = n;
}
static Node pop() {
Node n = stackData[top];
top = top - 1;
return n;
}
// ... runScenario içinde:
Node cur = root;
while (cur != null || !isEmpty()) {
while (cur != null) { // push the whole left spine
push(cur);
cur = cur.left;
}
cur = pop(); // can't go left anymore: pop, visit
System.out.println("visit " + cur.value);
visited[visitedCount++] = cur.value;
cur = cur.right; // then walk into the right subtree
}
Tam programlar (code/week-04/c/inorder_stack.c, code/week-04/java/InorderStack.java), yukarıdaki özyinelemeli dolaşmalarla aynı dört senaryoyu çalıştırır.
Programın tamamı: inorder_stack.c / InorderStack.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Iterative inorder traversal with our own explicit array-based stack
* (the exact stack idea from Week 3, holding tree nodes instead of numbers).
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
#define STACK_CAP 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *stack_data[STACK_CAP];
static int top = -1;
static void push(Node *n) {
top = top + 1;
stack_data[top] = n;
}
static Node *pop(void) {
Node *n = stack_data[top];
top = top - 1;
return n;
}
static int is_empty(void) {
return top == -1;
}
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
top = -1;
Node *cur = root;
while (cur != NULL || !is_empty()) {
while (cur != NULL) { /* push the whole left spine */
push(cur);
cur = cur->left;
}
cur = pop(); /* can't go left anymore: pop, visit */
printf("visit %d\n", cur->value);
visited[visited_count++] = cur->value;
cur = cur->right; /* then walk into the right subtree */
}
printf("inorder sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed chain -- the stack reaches its deepest point, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed chain (stack goes deep), 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed chain -- the stack never grows past one item, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed chain (stack stays shallow), 10 nodes", build_right_chain(right_values, 10));
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Iterative inorder traversal with our own explicit array-based stack
* (the exact stack idea from Week 3, holding tree nodes instead of numbers).
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class InorderStack {
static final int SLOT_NONE = Integer.MIN_VALUE;
static final int MAX_VISITED = 32;
static final int STACK_CAP = 32;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static int[] visited = new int[MAX_VISITED];
static int visitedCount;
static Node[] stackData = new Node[STACK_CAP];
static int top = -1;
static void push(Node n) {
top = top + 1;
stackData[top] = n;
}
static Node pop() {
Node n = stackData[top];
top = top - 1;
return n;
}
static boolean isEmpty() {
return top == -1;
}
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
static Node buildRightChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.right = node;
tail = node;
}
return root;
}
static void runScenario(String label, Node root) {
System.out.println("-- " + label + " --");
visitedCount = 0;
top = -1;
Node cur = root;
while (cur != null || !isEmpty()) {
while (cur != null) { // push the whole left spine
push(cur);
cur = cur.left;
}
cur = pop(); // can't go left anymore: pop, visit
System.out.println("visit " + cur.value);
visited[visitedCount++] = cur.value;
cur = cur.right; // then walk into the right subtree
}
StringBuilder sb = new StringBuilder("inorder sequence:");
for (int i = 0; i < visitedCount; i++) sb.append(' ').append(visited[i]);
System.out.println(sb);
System.out.println();
}
public static void main(String[] args) {
// normal: 10 nodes, a balanced BST
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
runScenario("normal: 10 nodes, a balanced BST", buildTree(normalArr, 12, 0));
// hard: 16 nodes, uneven depths
int[] hardArr = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
runScenario("hard: 16 nodes, uneven depths", buildTree(hardArr, 20, 0));
// edge: left-skewed chain -- the stack reaches its deepest point, 10 nodes
int[] leftValues = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
runScenario("edge: left-skewed chain (stack goes deep), 10 nodes", buildLeftChain(leftValues));
// edge: right-skewed chain -- the stack never grows past one item, 10 nodes
int[] rightValues = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
runScenario("edge: right-skewed chain (stack stays shallow), 10 nodes", buildRightChain(rightValues));
}
}
Deneyin
Beklenen çıktı:
-- normal: 10 nodes, a balanced BST --
visit 10
visit 20
visit 30
visit 40
visit 45
visit 50
visit 55
visit 60
visit 70
visit 80
inorder sequence: 10 20 30 40 45 50 55 60 70 80
-- hard: 16 nodes, uneven depths --
visit 11
visit 95
visit 5
visit 22
visit 99
visit 17
visit 33
visit 28
visit 44
visit 39
visit 60
visit 55
visit 77
visit 65
visit 90
visit 85
inorder sequence: 11 95 5 22 99 17 33 28 44 39 60 55 77 65 90 85
-- edge: left-skewed chain (stack goes deep), 10 nodes --
visit 25
visit 32
visit 39
visit 46
visit 53
visit 60
visit 67
visit 74
visit 81
visit 88
inorder sequence: 25 32 39 46 53 60 67 74 81 88
-- edge: right-skewed chain (stack stays shallow), 10 nodes --
visit 5
visit 13
visit 21
visit 29
visit 37
visit 45
visit 53
visit 61
visit 69
visit 77
inorder sequence: 5 13 21 29 37 45 53 61 69 77
Beklenen çıktı: yukarıdaki C çalıştırmasıyla birebir aynı (aynı algoritma, aynı veri) — ve, düğüm düğüm, inorder_recursive.c'nin çıktısıyla da aynı: bu, tam olarak aynı dolaşma, yalnızca derleyicinin gizli yığını yerine açık bir yığın kullanıyor.
**Sol**a yığılmış zincirde, iç while (cur != NULL) döngüsü, tek bir düğüm bile çekilmeden önce 10 düğümün hepsini iter — yığın 10 derinliğe ulaşır. **Sağ**a yığılmış zincirde, iç döngü her seferinde en fazla bir düğüm iter ve hemen ardından onu tekrar çeker — yığın hiçbir zaman bir öğeden fazlasını tutmaz. Dejenere, sola yığılmış bir ağacın, yığın (ve özyineleme) derinliği için neden en kötü durum olduğu tam olarak budur: O(log n) yerine O(n).
Karmaşıklık. O(n) zaman — her düğüm tam olarak bir kez itilir ve tam olarak bir kez çekilir. Yığın için O(h) alan, özyinelemeli sürümün kullandığı O(h) özyineleme-yığını alanıyla tam olarak eşleşir — bellekten hiçbir şey kazanmadık, defter tutmayı yalnızca derleyicinin örtük yığınından kendi açık yığınımıza taşıdık. Kazanç kontroldür: açık bir yığın, sabit bir özyineleme-derinliği sınırının ötesinde dinamik olarak büyütülebilir, ve patolojik derecede derin bir ağaçta bir yığın taşması (stack overflow) çökmesini tetikleyemez.
Sık yapılan hatalar
cur != NULLkontrol etmeden önce çekmek. Dış döngü koşulucur != NULL || !is_empty()tir — her iki yarı da önemlidir. Birincisini düşürürseniz, yığında hâlâ ziyaret edilmemiş atalar olsa bilecurNULLolur olmaz durursunuz; ikincisini düşürürseniz,curNULLolduğunda ve yığın da boş olduğunda sonsuz döngüye girersiniz.- Çektikten sonra sağ altağaca inmeyi unutmak. Çekilen düğümü ziyaret ettikten sonra
cur = cur->rightyapmalı ve dış döngünün içwhileının o altağacın kendi sol omurgasını itmesine izin vermelisiniz. Bunu atlamak, her sağ altağacı sessizce dolaşmadan düşürür.
Kendini sına: yığın derinliği
Yüksekliği h olan mükemmel bir ikili ağaçta (yani 2h+1 − 1 düğümü var), bu özyinelemesiz inorder dolaşma sırasında yığında aynı anda bulunan maksimum düğüm sayısı nedir?
Cevap. h + 1. Yığın yalnızca o anki sol omurgadaki düğümleri tutar — kökten aşağı bir sol çocuk zincirinden inen yol — ve yüksekliği h olan mükemmel bir ağaçta en uzun böyle yol tam olarak h + 1 düğüm içerir (derinlik 0'dan h'ye kadar).
3.5 Level order (genişlik öncelikli) bir kuyrukla¶
Buraya kadarki dört dolaşma da derine gitmeden önce geniş gitmez: bir dalı, başka bir dalı denemek için geri dönmeden önce sonuna kadar takip ederler. Level-order dolaşma (genişlik öncelikli arama, BFS, olarak da adlandırılır) tam tersini yapar: önce kökü, sonra derinlik 1'deki her düğümü, sonra derinlik 2'deki her düğümü ziyaret eder, vb. — bir seviyeyi tamamen bitirmeden bir sonrakine başlamadan. Bu bir yığın değil, bir kuyruk gerektirir: kuyruğa eklenen ilk düğüm (kök) işlenen ilk düğüm de olmalıdır — bu da tam olarak FIFO (ilk giren ilk çıkar) davranışıdır.
Oynatıcıda ayrıca 16 düğüm, düzensiz derinlikler (zor) ve uç durumlar sola yığılmış (dejenere) zincir: kuyruk hep tek elemanlı, 10 düğüm ile sağa yığılmış (dejenere) zincir, 10 düğüm seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
static Node *queue_data[QUEUE_CAP];
static int front, rear, count;
static void enqueue(Node *n) {
rear = (rear + 1) % QUEUE_CAP;
queue_data[rear] = n;
count++;
}
static Node *dequeue(void) {
Node *n = queue_data[front];
front = (front + 1) % QUEUE_CAP;
count--;
return n;
}
/* ... run_scenario içinde: */
enqueue(root);
while (!is_empty()) {
Node *cur = dequeue();
printf("visit %d\n", cur->value);
visited[visited_count++] = cur->value;
if (cur->left != NULL) enqueue(cur->left);
if (cur->right != NULL) enqueue(cur->right);
}
static Node[] queueData = new Node[QUEUE_CAP];
static int front, rear, count;
static void enqueue(Node n) {
rear = (rear + 1) % QUEUE_CAP;
queueData[rear] = n;
count++;
}
static Node dequeue() {
Node n = queueData[front];
front = (front + 1) % QUEUE_CAP;
count--;
return n;
}
// ... runScenario içinde:
enqueue(root);
while (!isEmpty()) {
Node cur = dequeue();
System.out.println("visit " + cur.value);
visited[visitedCount++] = cur.value;
if (cur.left != null) enqueue(cur.left);
if (cur.right != null) enqueue(cur.right);
}
Döngüsel kuyruk (circular queue) kuralına dikkat edin: rear, 0 değil, −1'den başlar — tam olarak, ilk enqueue çağrısının — ki bu her zaman yazmadan önce rear = (rear + 1) % QUEUE_CAP yapar — 0. indise doğru yerleşmesi için. Bunu tersine çevirirseniz (rear = 0 ile başlatırsanız), yazılan ilk hücre 1. indis olur, 0. indis kalıcı olarak boş kalır — bu notun ilk taslağının yaptığı ve yalnızca programı gerçekten çalıştırıp ilk dequeuede çökmesini izleyerek yakalanan tam da bu hatadır.
Tam programlar (code/week-04/c/levelorder_queue.c, code/week-04/java/LevelorderQueue.java) aynı dört senaryoyu çalıştırır.
Programın tamamı: levelorder_queue.c / LevelorderQueue.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Level-order (breadth-first) traversal with an explicit circular queue.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdio.h>
#include <stdlib.h>
#define SLOT_NONE INT_MIN
#define MAX_VISITED 32
#define QUEUE_CAP 32
typedef struct Node {
int value;
struct Node *left, *right;
} Node;
static int visited[MAX_VISITED];
static int visited_count;
static Node *queue_data[QUEUE_CAP];
static int front, rear, count;
static void enqueue(Node *n) {
rear = (rear + 1) % QUEUE_CAP;
queue_data[rear] = n;
count++;
}
static Node *dequeue(void) {
Node *n = queue_data[front];
front = (front + 1) % QUEUE_CAP;
count--;
return n;
}
static int is_empty(void) {
return count == 0;
}
static Node *new_node(int value) {
Node *n = malloc(sizeof(Node));
n->value = value;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_tree(const int arr[], int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return NULL;
Node *node = new_node(arr[i]);
node->left = build_tree(arr, n, 2 * i + 1);
node->right = build_tree(arr, n, 2 * i + 2);
return node;
}
static Node *build_left_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->left = node;
tail = node;
}
return root;
}
static Node *build_right_chain(const int values[], int n) {
Node *root = NULL, *tail = NULL;
for (int i = 0; i < n; i++) {
Node *node = new_node(values[i]);
if (root == NULL) root = node; else tail->right = node;
tail = node;
}
return root;
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, Node *root) {
printf("-- %s --\n", label);
visited_count = 0;
front = 0;
rear = -1; /* enqueue does rear = (rear + 1) % CAP first */
count = 0;
if (root == NULL) {
printf("(empty tree, nothing enqueued)\n\n");
return;
}
enqueue(root);
while (!is_empty()) {
Node *cur = dequeue();
printf("visit %d\n", cur->value);
visited[visited_count++] = cur->value;
if (cur->left != NULL) enqueue(cur->left);
if (cur->right != NULL) enqueue(cur->right);
}
printf("level-order sequence:");
for (int i = 0; i < visited_count; i++)
printf(" %d", visited[i]);
printf("\n\n");
free_tree(root);
}
int main(void) {
/* normal: 10 nodes, a balanced BST */
int normal_arr[] = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
run_scenario("normal: 10 nodes, a balanced BST", build_tree(normal_arr, 12, 0));
/* hard: 16 nodes, uneven depths */
int hard_arr[] = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
run_scenario("hard: 16 nodes, uneven depths", build_tree(hard_arr, 20, 0));
/* edge: left-skewed chain -- the queue always holds exactly one item, 10 nodes */
int left_values[] = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
run_scenario("edge: left-skewed (degenerate) chain, 10 nodes", build_left_chain(left_values, 10));
/* edge: right-skewed chain, 10 nodes */
int right_values[] = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
run_scenario("edge: right-skewed (degenerate) chain, 10 nodes", build_right_chain(right_values, 10));
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Level-order (breadth-first) traversal with an explicit circular queue.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class LevelorderQueue {
static final int SLOT_NONE = Integer.MIN_VALUE;
static final int MAX_VISITED = 32;
static final int QUEUE_CAP = 32;
static class Node {
int value;
Node left, right;
Node(int value) { this.value = value; }
}
static int[] visited = new int[MAX_VISITED];
static int visitedCount;
static Node[] queueData = new Node[QUEUE_CAP];
static int front, rear, count;
static void enqueue(Node n) {
rear = (rear + 1) % QUEUE_CAP;
queueData[rear] = n;
count++;
}
static Node dequeue() {
Node n = queueData[front];
front = (front + 1) % QUEUE_CAP;
count--;
return n;
}
static boolean isEmpty() {
return count == 0;
}
static Node buildTree(int[] arr, int n, int i) {
if (i >= n || arr[i] == SLOT_NONE) return null;
Node node = new Node(arr[i]);
node.left = buildTree(arr, n, 2 * i + 1);
node.right = buildTree(arr, n, 2 * i + 2);
return node;
}
static Node buildLeftChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.left = node;
tail = node;
}
return root;
}
static Node buildRightChain(int[] values) {
Node root = null, tail = null;
for (int v : values) {
Node node = new Node(v);
if (root == null) root = node; else tail.right = node;
tail = node;
}
return root;
}
static void runScenario(String label, Node root) {
System.out.println("-- " + label + " --");
visitedCount = 0;
front = 0;
rear = -1; // enqueue does rear = (rear + 1) % CAP first
count = 0;
if (root == null) {
System.out.println("(empty tree, nothing enqueued)\n");
return;
}
enqueue(root);
while (!isEmpty()) {
Node cur = dequeue();
System.out.println("visit " + cur.value);
visited[visitedCount++] = cur.value;
if (cur.left != null) enqueue(cur.left);
if (cur.right != null) enqueue(cur.right);
}
StringBuilder sb = new StringBuilder("level-order sequence:");
for (int i = 0; i < visitedCount; i++) sb.append(' ').append(visited[i]);
System.out.println(sb);
System.out.println();
}
public static void main(String[] args) {
// normal: 10 nodes, a balanced BST
int[] normalArr = {50, 30, 70, 20, 40, 60, 80, 10, SLOT_NONE, SLOT_NONE, 45, 55};
runScenario("normal: 10 nodes, a balanced BST", buildTree(normalArr, 12, 0));
// hard: 16 nodes, uneven depths
int[] hardArr = {
44, 22, 77, 11, 33, 60, 90, SLOT_NONE, 5, 17, 28, 39, 55, 65, 85,
SLOT_NONE, SLOT_NONE, 95, SLOT_NONE, 99
};
runScenario("hard: 16 nodes, uneven depths", buildTree(hardArr, 20, 0));
// edge: left-skewed (degenerate) chain, 10 nodes
int[] leftValues = {88, 81, 74, 67, 60, 53, 46, 39, 32, 25};
runScenario("edge: left-skewed (degenerate) chain, 10 nodes", buildLeftChain(leftValues));
// edge: right-skewed (degenerate) chain, 10 nodes
int[] rightValues = {5, 13, 21, 29, 37, 45, 53, 61, 69, 77};
runScenario("edge: right-skewed (degenerate) chain, 10 nodes", buildRightChain(rightValues));
}
}
Deneyin
Beklenen çıktı:
-- normal: 10 nodes, a balanced BST --
visit 50
visit 30
visit 70
visit 20
visit 40
visit 60
visit 80
visit 10
visit 45
visit 55
level-order sequence: 50 30 70 20 40 60 80 10 45 55
-- hard: 16 nodes, uneven depths --
visit 44
visit 22
visit 77
visit 11
visit 33
visit 60
visit 90
visit 5
visit 17
visit 28
visit 39
visit 55
visit 65
visit 85
visit 95
visit 99
level-order sequence: 44 22 77 11 33 60 90 5 17 28 39 55 65 85 95 99
-- edge: left-skewed (degenerate) chain, 10 nodes --
visit 88
visit 81
visit 74
visit 67
visit 60
visit 53
visit 46
visit 39
visit 32
visit 25
level-order sequence: 88 81 74 67 60 53 46 39 32 25
-- edge: right-skewed (degenerate) chain, 10 nodes --
visit 5
visit 13
visit 21
visit 29
visit 37
visit 45
visit 53
visit 61
visit 69
visit 77
level-order sequence: 5 13 21 29 37 45 53 61 69 77
Normal senaryo için level order, 50yi (derinlik 0) ziyaret eder, sonra 30, 70i (derinlik 1), sonra 20, 40, 60, 80i (derinlik 2), sonra 10, 45, 55i (derinlik 3) — her derinliğin düğümleri birlikte, soldan sağa görünür, tam olarak "seviye seviye" tanımının vaat ettiği gibi. Her iki dejenere zincirde de, her düğümün yalnızca bir çocuğu olduğundan, level order, preorder ile tam olarak aynı sırayı üretir: her derinlikte yalnızca bir düğüm vardır.
Karmaşıklık. O(n) zaman — her düğüm bir kez kuyruğa eklenir, bir kez çıkarılır. Kuyruk için O(w) alan, w ağacın maksimum genişliğidir (herhangi bir tek derinlikteki en büyük düğüm sayısı) — bu, dallı, dengeli bir ağaç için O(n) kadar büyük olabilir (son seviye tek başına düğümlerin kabaca yarısını tutabilir), derinlik öncelikli dolaşmaların ihtiyaç duyduğu O(h) alanın aksine.
Sık yapılan hatalar
- "Zaten aynı kod" diye bir yığın kullanmak.
dequeueyipopile değiştirin (eklediğiniz aynı uçtan alın) ve sessizce genişlik öncelikli yerine bir derinlik öncelikli sıra elde edersiniz — kod hatasız derlenir ve çalışır, hata yalnızca gerçek sırayı incelediğinizde ortaya çıkar. NULLçocukları kuyruğa eklemek. Yukarıdaki kod, kuyruğa eklemeden öncecur->left != NULLvecur->right != NULLi kontrol eder — bölüm 2'deki ağaç-biçimi kontrollerinin aksine, ki onlar boşlukları tespit etmek için bilerekNULLyer tutucularını kuyruğa ekler. İki kuralı bir dolaşmada karıştırmak, ya birNULLçıkarmada çöker ya da tamlık kontrolünü bozar; hangi hatayı yaptığınıza bağlı olarak.
Kendini sına: level order
İki farklı ikili ağaç, tam olarak aynı level-order değer dizisine sahip olabilir. Doğru mu yanlış mı, ve neden?
Cevap. Doğru — level order tek başına, bir seviyede herhangi bir boşluk varsa hangi düğümün kimin çocuğu olduğunu kodlamaz, o yüzden (birlikte bir ağacı benzersiz belirleyen preorder-artı-inorder çiftinin aksine) tek başına bir level-order dizisi her zaman belirli bir ağacı yeniden kurmaya yetmez.
4. Tam bir ağacın dizide gösterimi¶
4.1 Başlangıç sorusu¶
Buraya kadarki her ağaç, bellekte işaretçilerle birbirine bağlanan düğümler olarak yaşadı — düğüm başına bir malloc, onları birbirine ipleyen left ve right alanları. Bu, işaretçilerin kendisi için ekstra belleğe mal olur, ve "bu düğümün ebeveynini bul" ya kayıtlı bir ebeveyn işaretçisi ya da kökten bir arama gerektirir. Peki ağaç tam (complete, bölüm 2'nin tanımı: son seviye hariç her seviye dolu, o da soldan sağa boşluksuz doldurulmuş) ise? Özellikle tam bir ağaç için çok daha ucuz bir hile var: işaretçileri tamamen atın ve değerleri düz bir dizide, seviye seviye sırayla saklayın — çünkü biçim o kadar düzenlidir ki bir düğümün çocukları (ve ebeveyni) her zaman indisi üzerinde aritmetikle, tek bir işaretçi bile takip etmeden bulunabilir. Bu, tam olarak bölüm 5'teki ikili öbeğin dayandığı gösterimdir.
4.2 İndis formülleri¶
Bir düğüm dizide (0-tabanlı) i. indiste oturuyorsa:
- sol çocuğu
2*i + 1indisindedir - sağ çocuğu
2*i + 2indisindedir - ebeveyni
(i - 1) / 2indisindedir (tam sayı bölmesi)
Bu üç formül, gösterimin tamamıdır. Hiçbir yerde bir left alanı, bir right alanı, bir parent alanı yoktur — yalnızca bir dizi, ve aritmetik.
Oynatıcıda ayrıca 19 düğüm, tam ağaç -- son seviye yarı dolu (zor) ve uç durumlar TAM DEĞİL: indis 9 ve 10 boş ama indis 11 dolu -- boşluk var, tek düğüm (tek başına her zaman tam), ve boş ağaç (kabul: tam sayılır, 0 düğüm) seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi seviye-sıralı listenizi yazın.
/* a tree stored in level order, inside a plain array: */
static int parent(int i) { return (i - 1) / 2; }
static int left(int i) { return 2 * i + 1; }
static int right(int i) { return 2 * i + 2; }
/* complete: every slot up to the last real one is filled -- no gaps */
static bool is_complete(int arr[], int n, int last_real) {
(void) n;
for (int i = 0; i <= last_real; i++)
if (arr[i] == EMPTY) return false; /* a hole before the end */
return true;
}
// a tree stored in level order, inside a plain array:
static int parent(int i) { return (i - 1) / 2; }
static int left(int i) { return 2 * i + 1; }
static int right(int i) { return 2 * i + 2; }
// complete: every slot up to the last real one is filled -- no gaps
static boolean isComplete(int[] arr, int n, int lastReal) {
for (int i = 0; i <= lastReal; i++)
if (arr[i] == EMPTY) return false; // a hole before the end
return true;
}
Tam programlar (code/week-04/c/complete_tree_array.c, code/week-04/java/CompleteTreeArray.java), üç formülü birkaç gözlem indisine uygular ve üç dizi üzerinde tamlık kontrolünü çalıştırır.
Programın tamamı: complete_tree_array.c / CompleteTreeArray.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Storing a binary tree in a plain array: parent/left/right index formulas,
* and a check for whether the tree is actually "complete" (no gaps before
* the last real slot).
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <limits.h>
#include <stdbool.h>
#include <stdio.h>
#define EMPTY INT_MIN
/* a tree stored in level order, inside a plain array: */
static int parent(int i) { return (i - 1) / 2; }
static int left(int i) { return 2 * i + 1; }
static int right(int i) { return 2 * i + 2; }
/* complete: every slot up to the last real one is filled -- no gaps */
static bool is_complete(int arr[], int n, int last_real) {
(void) n;
for (int i = 0; i <= last_real; i++)
if (arr[i] == EMPTY) return false; /* a hole before the end */
return true;
}
static int last_real_index(int arr[], int n) {
int last = -1;
for (int i = 0; i < n; i++)
if (arr[i] != EMPTY) last = i;
return last;
}
static int count_real(int arr[], int n) {
int count = 0;
for (int i = 0; i < n; i++)
if (arr[i] != EMPTY) count++;
return count;
}
static void print_slot(int arr[], int i, int n) {
if (i < 0 || i >= n || arr[i] == EMPTY)
printf("--");
else
printf("%d", arr[i]);
}
static void run_scenario(const char *label, int arr[], int n) {
printf("-- %s --\n", label);
printf("array:");
for (int i = 0; i < n; i++) {
printf(" [%d]=", i);
print_slot(arr, i, n);
}
printf("\n");
int last_real = last_real_index(arr, n);
printf("parent(0) = -- (root)\n");
for (int probe = 1; probe < n && probe <= 4; probe++) {
printf("parent(%d) = %d, left(%d) = %d, right(%d) = %d\n",
probe, parent(probe), probe, left(probe), probe, right(probe));
}
bool complete = is_complete(arr, n, last_real);
printf("real nodes = %d, last real index = %d, complete = %s\n\n",
count_real(arr, n), last_real, complete ? "true" : "false");
}
int main(void) {
/* normal: 12 nodes, a complete tree -- no gaps in the array */
int normal_arr[] = {8, 4, 15, 2, 6, 11, 20, 1, 3, 5, 7, 9};
run_scenario("normal: 12 nodes, complete -- no gaps", normal_arr, 12);
/* hard: 19 nodes, a complete tree -- the last level is half full */
int hard_arr[] = {
50, 30, 70, 20, 40, 60, 80, 10, 25, 35, 45, 55, 65, 75, 85, 5, 15, 22, 28
};
run_scenario("hard: 19 nodes, complete -- last level half full", hard_arr, 19);
/* edge: NOT complete -- index 9 and 10 are empty but index 11 is filled */
int gap_arr[] = {9, 4, 12, 2, 6, 10, 15, 1, 3, EMPTY, EMPTY, 7};
run_scenario("edge: NOT complete -- a gap at index 9-10, index 11 filled", gap_arr, 12);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Storing a binary tree in a plain array: parent/left/right index formulas,
* and a check for whether the tree is actually "complete" (no gaps before
* the last real slot).
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class CompleteTreeArray {
static final int EMPTY = Integer.MIN_VALUE;
// a tree stored in level order, inside a plain array:
static int parent(int i) { return (i - 1) / 2; }
static int left(int i) { return 2 * i + 1; }
static int right(int i) { return 2 * i + 2; }
// complete: every slot up to the last real one is filled -- no gaps
static boolean isComplete(int[] arr, int n, int lastReal) {
for (int i = 0; i <= lastReal; i++)
if (arr[i] == EMPTY) return false; // a hole before the end
return true;
}
static int lastRealIndex(int[] arr, int n) {
int last = -1;
for (int i = 0; i < n; i++)
if (arr[i] != EMPTY) last = i;
return last;
}
static int countReal(int[] arr, int n) {
int count = 0;
for (int i = 0; i < n; i++)
if (arr[i] != EMPTY) count++;
return count;
}
static String slot(int[] arr, int i, int n) {
if (i < 0 || i >= n || arr[i] == EMPTY) return "--";
return String.valueOf(arr[i]);
}
static void runScenario(String label, int[] arr, int n) {
System.out.println("-- " + label + " --");
StringBuilder sb = new StringBuilder("array:");
for (int i = 0; i < n; i++) sb.append(" [").append(i).append("]=").append(slot(arr, i, n));
System.out.println(sb);
int lastReal = lastRealIndex(arr, n);
System.out.println("parent(0) = -- (root)");
for (int probe = 1; probe < n && probe <= 4; probe++) {
System.out.println("parent(" + probe + ") = " + parent(probe) +
", left(" + probe + ") = " + left(probe) +
", right(" + probe + ") = " + right(probe));
}
boolean complete = isComplete(arr, n, lastReal);
System.out.println("real nodes = " + countReal(arr, n) + ", last real index = " + lastReal +
", complete = " + complete);
System.out.println();
}
public static void main(String[] args) {
// normal: 12 nodes, a complete tree -- no gaps in the array
int[] normalArr = {8, 4, 15, 2, 6, 11, 20, 1, 3, 5, 7, 9};
runScenario("normal: 12 nodes, complete -- no gaps", normalArr, 12);
// hard: 19 nodes, a complete tree -- the last level is half full
int[] hardArr = {
50, 30, 70, 20, 40, 60, 80, 10, 25, 35, 45, 55, 65, 75, 85, 5, 15, 22, 28
};
runScenario("hard: 19 nodes, complete -- last level half full", hardArr, 19);
// edge: NOT complete -- index 9 and 10 are empty but index 11 is filled
int[] gapArr = {9, 4, 12, 2, 6, 10, 15, 1, 3, EMPTY, EMPTY, 7};
runScenario("edge: NOT complete -- a gap at index 9-10, index 11 filled", gapArr, 12);
}
}
Deneyin
Beklenen çıktı:
-- normal: 12 nodes, complete -- no gaps --
array: [0]=8 [1]=4 [2]=15 [3]=2 [4]=6 [5]=11 [6]=20 [7]=1 [8]=3 [9]=5 [10]=7 [11]=9
parent(0) = -- (root)
parent(1) = 0, left(1) = 3, right(1) = 4
parent(2) = 0, left(2) = 5, right(2) = 6
parent(3) = 1, left(3) = 7, right(3) = 8
parent(4) = 1, left(4) = 9, right(4) = 10
real nodes = 12, last real index = 11, complete = true
-- hard: 19 nodes, complete -- last level half full --
array: [0]=50 [1]=30 [2]=70 [3]=20 [4]=40 [5]=60 [6]=80 [7]=10 [8]=25 [9]=35 [10]=45 [11]=55 [12]=65 [13]=75 [14]=85 [15]=5 [16]=15 [17]=22 [18]=28
parent(0) = -- (root)
parent(1) = 0, left(1) = 3, right(1) = 4
parent(2) = 0, left(2) = 5, right(2) = 6
parent(3) = 1, left(3) = 7, right(3) = 8
parent(4) = 1, left(4) = 9, right(4) = 10
real nodes = 19, last real index = 18, complete = true
-- edge: NOT complete -- a gap at index 9-10, index 11 filled --
array: [0]=9 [1]=4 [2]=12 [3]=2 [4]=6 [5]=10 [6]=15 [7]=1 [8]=3 [9]=-- [10]=-- [11]=7
parent(0) = -- (root)
parent(1) = 0, left(1) = 3, right(1) = 4
parent(2) = 0, left(2) = 5, right(2) = 6
parent(3) = 1, left(3) = 7, right(3) = 8
parent(4) = 1, left(4) = 9, right(4) = 10
real nodes = 10, last real index = 11, complete = false
Uç senaryoda, indis 9 ve 10 boştur (--) ama indis 11 7 tutar — bir boşluktan sonra gerçek bir düğüm. Bu tek boşluk, dizinin geri kalanı ne kadar sıkı paketlenmiş olursa olsun, is_completein false dönmesi için yeterlidir. Bu, tam olarak dizi gösteriminin artık kazandırmadığı durumdur: bu belirli ağacı sadakatle saklamak için yalnızca 10 gerçek düğüm için 12 dizi hücresine ihtiyacınız olurdu, ve ağaç "tam"lıktan ne kadar uzaklaşırsa israf o kadar kötüleşir.
Karmaşıklık. parent, left, rightin her biri O(1)'dir — saf aritmetik, hiç dolaşma yok. Gösterimin tüm amacı budur: tam bir ağaçta, "ebeveyne git" ya da "bir çocuğa git", ağaç 10 düğümlü olsun 10 milyon düğümlü olsun, aynı O(1) maliyete sahiptir. is_completein kendisi O(n)'dir, çünkü diziyi bir kez taraması gerekir.
Sık yapılan hatalar
- Formülleri, aslında tam olmayan bir ağaçta kullanmak. Aritmetik yine de bir indis hesaplar, ama dizide boşluklar varsa,
2*i + 1boş (ya da mantıksal olarak ilgisiz) bir hücreyi işaret edebilir, ya da formüllerin tanımladığı "ağaç" hiç kastettiğiniz ağaçla eşleşmeyebilir. Her zaman önce tamlığı kontrol edin, ya da (bölüm 5'teki ikili öbeğin yaptığı gibi) kurulumla garanti edin. - Ebeveyn formülünde birer birlik hatası (off-by-one).
(i - 1) / 2, tam sayı bölmesinin sıfıra doğru kırpmasına dayanır; bu formülü başka yerde yeniden kullanmadan önce bunu dilinizin gerçek bölme semantiğine karşı iki kez kontrol edin.i = 0için formül-1 / 2verir, bu yüzden kökün ebeveyni her zaman kör kör güvenilmek yerine özel bir durum ("ebeveyn yok") olarak ele alınır. - "Dizi gösterimi"ni "ağaç sonsuza kadar tam olmalı" ile karıştırmak. Tam olmayan bir ağacı bir dizide (uç senaryonun yaptığı gibi boşlukları işaretleyen gözcü değerlerle) saklamanızı hiçbir şey engellemez — yalnızca çocuk/ebeveyn aritmetiğinin O(1) garantisinin israfsız olma garantisini kaybedersiniz, ve
is_complete, tam olarak bu garantinin ne zaman kaybedildiğini söyleyen kontroldür.
Kendini sına: indis aritmetiği
Tam bir ikili ağaç bir dizide saklanıyor. 11. indisteki düğümün iki çocuğu var. Bunlar hangi indislerde yaşıyor, ve 11. indisin kendi ebeveyni hangi indiste?
Cevap. Çocuklar 2*11 + 1 = 23 ve 2*11 + 2 = 24te; ebeveyn (11 - 1) / 2 = 5te.
5. İkili öbek (binary heap)¶
5.1 Başlangıç sorusu¶
İşletim sisteminizin, her anda, yüz bekleyen süreçten hangisinin sıradaki olarak çalışması gerektiğini bilmesi gerekiyor. Bir hastane triaj masasının, elli bekleyen hastadan hangisinin şu anda en acil olduğunu bilmesi gerekiyor. Her iki problem de aynı şekli paylaşıyor: tekrar tekrar "şu anda bekleyen en iyi (en acil) öğe hangisi?" diye sor, onu çıkar, belki yeni öğeler ekle, ve tekrar sor — defalarca. Yeni bir hasta her geldiğinde tüm bekleme listesini yeniden sıralamak israf olurdu (bu, varış başına O(n log n) demektir). En iyi öğeyi her zaman anında erişilebilir tutarken, yeni gelenleri de hızlıca kabul eden en ucuz yapı nedir? Bu yapı ikili öbektir (binary heap), ve bölüm 4'ün tam-ağaç dizisinin doğrudan üzerine kuruludur.
5.2 Kısa bir tarihçe ve öbek özelliği¶
Öbek, J. W. J. Williams tarafından 1964'te, öbek sıralamasını (heap sort, bölüm 5.6) da tanıtan aynı kısa makalede tanıtıldı — öbek, tam olarak o sıralama algoritmasını mümkün kılmak için icat edildi. Kısa süre sonra R. W. Floyd, zaten var olan bir diziden bir öbek kurmanın daha hızlı bir yolunu yayımladı (bölüm 5.5), O(n log n) bir kurulumu O(n)'e çevirerek.
Bir ikili öbek, tam bir ikili ağaçtır (o yüzden her zaman bir dizide kusursuzca oturur — israf edilen hücre yoktur) ve ek olarak öbek özelliğini (heap property) sağlar: bir min-öbekte, her düğümün değeri hem sol hem sağ çocuğunun değerinden küçük ya da eşittir, o yüzden ağaçtaki en küçük değer her zaman kökte oturur; bir max-öbekte, her düğüm her iki çocuğundan büyük ya da eşittir, o yüzden en büyük değer kökte olur. Bir öbeğin vaat etmediği şeye dikkatle bakın: sıralı bir yapı değildir — bir düğümün sol çocuğu ve sağ çocuğunun birbirine göre gerekli bir sırası yoktur, yalnızca her ebeveynin kendi iki çocuğunu da yendiği garanti edilir.
| İşlem | Ne yapar | Karmaşıklık |
|---|---|---|
peek() | Kökü (en iyi değeri) silmeden döndürür | O(1) |
insert(x) | xi ekler, sonra öbek özelliğini sift-up ile onarır | O(log n) |
extract() | Kökü siler ve döndürür, sonra öbek özelliğini sift-down ile onarır | O(log n) |
build_heap(arr) | Rastgele bir diziyi, tek seferde, geçerli bir öbeğe çevirir | O(n) |
5.3 Ekleme: sift-up (yukarı yüzme)¶
Yeni bir değer eklemek için: onu dizideki bir sonraki boş hücreye yerleştirin (bu, ağacı tam tutar), sonra onu tekrar tekrar ebeveyni ile karşılaştırın ve öbek özelliği ihlal edildiği sürece yukarı doğru yer değiştirin (swap), ihlal edilmediği an (ya da yeni değer köke ulaştığında) durun. Bu "yukarı yüzme" hareketine sift-up ya da bubble-up denir.
Oynatıcıda ayrıca max-öbek: artan sırada 14 değer, her ekleme köke kadar yüzer (zor) ve uç durumlar zaten uygun sırada: min-öbeğe artan 12 değer, hiç sifting gerekmez, hepsi eşit: 10 kez değer 7, tek değer, ve uç değerler: INT_MAX, INT_MIN ve sıfır seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi değerlerinizi yazın.
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary heap insertion by sift-up (bubble-up). kind_is_max selects a
* max-heap (parent >= children) or a min-heap (parent <= children); the
* sift-up loop itself is exactly the same either way.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static int heap[MAX_CAP];
static int size;
static bool kind_is_max; /* false = min-heap, true = max-heap */
/* better(a, b): true if a belongs closer to the root than b */
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
void insert(int value) {
heap[size] = value; /* place at the next free slot */
int i = size;
size++;
while (i > 0) { /* sift-up */
int parent = (i - 1) / 2;
if (!better(heap[i], heap[parent]))
break; /* heap property holds, stop */
int tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
static void print_heap(void) {
printf("heap:");
for (int i = 0; i < size; i++)
printf(" %d", heap[i]);
printf(" [size = %d]\n", size);
}
static void run_scenario(const char *label, bool is_max, const int values[], int n) {
printf("-- %s --\n", label);
size = 0;
kind_is_max = is_max;
print_heap();
for (int i = 0; i < n; i++) {
insert(values[i]);
printf("insert(%d)\n", values[i]);
print_heap();
}
printf("root (best value) = %d\n\n", heap[0]);
}
int main(void) {
/* normal: min-heap, 10 values inserted one by one */
int normal[] = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12};
run_scenario("normal: min-heap, 10 values inserted one by one", false, normal, 10);
/* hard: max-heap, 14 ascending values -- every insert floats to the root */
int hard[] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14};
run_scenario("hard: max-heap, 14 ascending values (every insert floats to the root)", true, hard, 14);
/* edge: min-heap, all equal -- value 7, ten times */
int all_equal[] = {7, 7, 7, 7, 7, 7, 7, 7, 7, 7};
run_scenario("edge: min-heap, all equal (value 7, ten times)", false, all_equal, 10);
/* edge: min-heap, extreme values (INT_MAX, INT_MIN, and zero) */
int extreme[] = {2147483647, -2147483648, 0, 1000000, -1000000, 5, -5, 2147483646, -2147483647, 1, -1};
run_scenario("edge: min-heap, extreme values", false, extreme, 11);
return 0;
}
static int[] heap = new int[MAX_CAP];
static int size;
static boolean kindIsMax; // false = min-heap, true = max-heap
// better(a, b): true if a belongs closer to the root than b
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
static void insert(int value) {
heap[size] = value; // place at the next free slot
int i = size;
size++;
while (i > 0) { // sift-up
int parent = (i - 1) / 2;
if (!better(heap[i], heap[parent]))
break; // heap property holds, stop
int tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
Tam sınıf (code/week-04/java/HeapInsert.java), C programının dört senaryosunu birebir yansıtır.
Programın tamamı: heap_insert.c / HeapInsert.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary heap insertion by sift-up (bubble-up). kind_is_max selects a
* max-heap (parent >= children) or a min-heap (parent <= children); the
* sift-up loop itself is exactly the same either way.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static int heap[MAX_CAP];
static int size;
static bool kind_is_max; /* false = min-heap, true = max-heap */
/* better(a, b): true if a belongs closer to the root than b */
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
void insert(int value) {
heap[size] = value; /* place at the next free slot */
int i = size;
size++;
while (i > 0) { /* sift-up */
int parent = (i - 1) / 2;
if (!better(heap[i], heap[parent]))
break; /* heap property holds, stop */
int tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
static void print_heap(void) {
printf("heap:");
for (int i = 0; i < size; i++)
printf(" %d", heap[i]);
printf(" [size = %d]\n", size);
}
static void run_scenario(const char *label, bool is_max, const int values[], int n) {
printf("-- %s --\n", label);
size = 0;
kind_is_max = is_max;
print_heap();
for (int i = 0; i < n; i++) {
insert(values[i]);
printf("insert(%d)\n", values[i]);
print_heap();
}
printf("root (best value) = %d\n\n", heap[0]);
}
int main(void) {
/* normal: min-heap, 10 values inserted one by one */
int normal[] = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12};
run_scenario("normal: min-heap, 10 values inserted one by one", false, normal, 10);
/* hard: max-heap, 14 ascending values -- every insert floats to the root */
int hard[] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14};
run_scenario("hard: max-heap, 14 ascending values (every insert floats to the root)", true, hard, 14);
/* edge: min-heap, all equal -- value 7, ten times */
int all_equal[] = {7, 7, 7, 7, 7, 7, 7, 7, 7, 7};
run_scenario("edge: min-heap, all equal (value 7, ten times)", false, all_equal, 10);
/* edge: min-heap, extreme values (INT_MAX, INT_MIN, and zero) */
int extreme[] = {2147483647, -2147483648, 0, 1000000, -1000000, 5, -5, 2147483646, -2147483647, 1, -1};
run_scenario("edge: min-heap, extreme values", false, extreme, 11);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary heap insertion by sift-up (bubble-up). kindIsMax selects a
* max-heap (parent >= children) or a min-heap (parent <= children); the
* sift-up loop itself is exactly the same either way.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class HeapInsert {
static final int MAX_CAP = 20;
static int[] heap = new int[MAX_CAP];
static int size;
static boolean kindIsMax; // false = min-heap, true = max-heap
// better(a, b): true if a belongs closer to the root than b
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
static void insert(int value) {
heap[size] = value; // place at the next free slot
int i = size;
size++;
while (i > 0) { // sift-up
int parent = (i - 1) / 2;
if (!better(heap[i], heap[parent]))
break; // heap property holds, stop
int tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
static void printHeap() {
StringBuilder sb = new StringBuilder("heap:");
for (int i = 0; i < size; i++) sb.append(' ').append(heap[i]);
sb.append(" [size = ").append(size).append(']');
System.out.println(sb);
}
static void runScenario(String label, boolean isMax, int[] values) {
System.out.println("-- " + label + " --");
size = 0;
kindIsMax = isMax;
printHeap();
for (int v : values) {
insert(v);
System.out.println("insert(" + v + ")");
printHeap();
}
System.out.println("root (best value) = " + heap[0]);
System.out.println();
}
public static void main(String[] args) {
// normal: min-heap, 10 values inserted one by one
int[] normal = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12};
runScenario("normal: min-heap, 10 values inserted one by one", false, normal);
// hard: max-heap, 14 ascending values -- every insert floats to the root
int[] hard = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14};
runScenario("hard: max-heap, 14 ascending values (every insert floats to the root)", true, hard);
// edge: min-heap, all equal -- value 7, ten times
int[] allEqual = {7, 7, 7, 7, 7, 7, 7, 7, 7, 7};
runScenario("edge: min-heap, all equal (value 7, ten times)", false, allEqual);
// edge: min-heap, extreme values (Integer.MAX_VALUE, Integer.MIN_VALUE, and zero)
int[] extreme = {2147483647, -2147483648, 0, 1000000, -1000000, 5, -5, 2147483646, -2147483647, 1, -1};
runScenario("edge: min-heap, extreme values", false, extreme);
}
}
Deneyin
Beklenen çıktı:
-- normal: min-heap, 10 values inserted one by one --
heap: [size = 0]
insert(15)
heap: 15 [size = 1]
insert(7)
heap: 7 15 [size = 2]
insert(22)
heap: 7 15 22 [size = 3]
insert(3)
heap: 3 7 22 15 [size = 4]
insert(18)
heap: 3 7 22 15 18 [size = 5]
insert(9)
heap: 3 7 9 15 18 22 [size = 6]
insert(30)
heap: 3 7 9 15 18 22 30 [size = 7]
insert(1)
heap: 1 3 9 7 18 22 30 15 [size = 8]
insert(25)
heap: 1 3 9 7 18 22 30 15 25 [size = 9]
insert(12)
heap: 1 3 9 7 12 22 30 15 25 18 [size = 10]
root (best value) = 1
-- hard: max-heap, 14 ascending values (every insert floats to the root) --
heap: [size = 0]
insert(1)
heap: 1 [size = 1]
insert(2)
heap: 2 1 [size = 2]
insert(3)
heap: 3 1 2 [size = 3]
insert(4)
heap: 4 3 2 1 [size = 4]
insert(5)
heap: 5 4 2 1 3 [size = 5]
insert(6)
heap: 6 4 5 1 3 2 [size = 6]
insert(7)
heap: 7 4 6 1 3 2 5 [size = 7]
insert(8)
heap: 8 7 6 4 3 2 5 1 [size = 8]
insert(9)
heap: 9 8 6 7 3 2 5 1 4 [size = 9]
insert(10)
heap: 10 9 6 7 8 2 5 1 4 3 [size = 10]
insert(11)
heap: 11 10 6 7 9 2 5 1 4 3 8 [size = 11]
insert(12)
heap: 12 10 11 7 9 6 5 1 4 3 8 2 [size = 12]
insert(13)
heap: 13 10 12 7 9 11 5 1 4 3 8 2 6 [size = 13]
insert(14)
heap: 14 10 13 7 9 11 12 1 4 3 8 2 6 5 [size = 14]
root (best value) = 14
-- edge: min-heap, all equal (value 7, ten times) --
heap: [size = 0]
insert(7)
heap: 7 [size = 1]
insert(7)
heap: 7 7 [size = 2]
insert(7)
heap: 7 7 7 [size = 3]
insert(7)
heap: 7 7 7 7 [size = 4]
insert(7)
heap: 7 7 7 7 7 [size = 5]
insert(7)
heap: 7 7 7 7 7 7 [size = 6]
insert(7)
heap: 7 7 7 7 7 7 7 [size = 7]
insert(7)
heap: 7 7 7 7 7 7 7 7 [size = 8]
insert(7)
heap: 7 7 7 7 7 7 7 7 7 [size = 9]
insert(7)
heap: 7 7 7 7 7 7 7 7 7 7 [size = 10]
root (best value) = 7
-- edge: min-heap, extreme values --
heap: [size = 0]
insert(2147483647)
heap: 2147483647 [size = 1]
insert(-2147483648)
heap: -2147483648 2147483647 [size = 2]
insert(0)
heap: -2147483648 2147483647 0 [size = 3]
insert(1000000)
heap: -2147483648 1000000 0 2147483647 [size = 4]
insert(-1000000)
heap: -2147483648 -1000000 0 2147483647 1000000 [size = 5]
insert(5)
heap: -2147483648 -1000000 0 2147483647 1000000 5 [size = 6]
insert(-5)
heap: -2147483648 -1000000 -5 2147483647 1000000 5 0 [size = 7]
insert(2147483646)
heap: -2147483648 -1000000 -5 2147483646 1000000 5 0 2147483647 [size = 8]
insert(-2147483647)
heap: -2147483648 -2147483647 -5 -1000000 1000000 5 0 2147483647 2147483646 [size = 9]
insert(1)
heap: -2147483648 -2147483647 -5 -1000000 1 5 0 2147483647 2147483646 1000000 [size = 10]
insert(-1)
heap: -2147483648 -2147483647 -5 -1000000 -1 5 0 2147483647 2147483646 1000000 1 [size = 11]
root (best value) = -2147483648
"Zor" senaryoda, her tek ekleme köke kadar yüzer, çünkü değerler kesin artan sırada geliyor ve bu bir max-öbek — her yeni değer, şimdiye kadarki her şeyden büyüktür, o yüzden yenecek ebeveyni kalmayana kadar tekrar tekrar ebeveynini yener. "Hepsi eşit" uç durumunda, better eşit değerler için hiçbir zaman kesin doğru olmaz, o yüzden ilk eklemeden sonra hiç yer değiştirme olmaz — öbek özelliği (min-öbek için <=), eşit değerler her nerede otururlarsa otursunlar önemsizce sağlanır.
Karmaşıklık. Her insert, ağacın her seviyesi için en fazla bir karşılaştırma-ve-swap yapar, o yüzden O(log n) maliyetlidir — n düğümlü tam bir ağacın yüksekliği. peek (heap[0]i okumak) O(1)'dir.
5.4 Çıkarma: sift-down (aşağı batma)¶
En iyi değeri (kökü) silmek için: onu sonuç olarak kaydedin, dizideki en son elemanı şimdi boşalan kök hücresine taşıyın (bu, ağacı tam tutar — ortada hiçbir zaman bir boşluk bırakılmaz), boyutu bir azaltın, sonra yeni kökü tekrar tekrar daha iyi çocuğu ile karşılaştırın ve öbek özelliği ihlal edildiği sürece aşağı doğru yer değiştirin. Bu "aşağı batma" hareketine sift-down ya da bubble-down denir.
Oynatıcıda ayrıca max-öbek: 16 değerden 5 kez çıkarma (zor) ve uç durumlar sonuna kadar: 10 değerin tamamı çıkarılır, hepsi eşit: değer 9, on kez, tek değer, tek çıkarma, ve uç değerler seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi değerlerinizi yazın.
/* remove and return the root (the minimum for a min-heap, the maximum for a max-heap) */
int extract(void) {
int best = heap[0];
size--;
heap[0] = heap[size]; /* move the last element to the root */
int i = 0;
while (1) { /* sift-down */
int left = 2 * i + 1;
int right = 2 * i + 2;
int target = i;
if (left < size && better(heap[left], heap[target]))
target = left;
if (right < size && better(heap[right], heap[target]))
target = right;
if (target == i)
break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static int extract() {
int best = heap[0];
size--;
heap[0] = heap[size]; // move the last element to the root
int i = 0;
while (true) { // sift-down
int left = 2 * i + 1;
int right = 2 * i + 2;
int target = i;
if (left < size && better(heap[left], heap[target]))
target = left;
if (right < size && better(heap[right], heap[target]))
target = right;
if (target == i)
break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
Her iki program da (code/week-04/c/heap_extract.c, code/week-04/java/HeapExtract.java), önce küçük bir heapify_prepare yardımcısıyla rastgele bir diziyi geçerli bir başlangıç öbeğine çevirir (bölüm 5.5'in build_heapinin bir ön izlemesi) — bu hazırlık adımı extractin kendisinin bir parçası değildir, yalnızca sahneyi kurmanın bir yoludur.
Programın tamamı: heap_extract.c / HeapExtract.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary heap extraction by sift-down (bubble-down). kind_is_max selects a
* max-heap or a min-heap; heapify_prepare turns a raw array into a valid
* starting heap and is used only to SET UP each scenario, never by extract
* itself.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static int heap[MAX_CAP];
static int size;
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* remove and return the root (the minimum for a min-heap, the maximum for a max-heap) */
int extract(void) {
int best = heap[0];
size--;
heap[0] = heap[size]; /* move the last element to the root */
int i = 0;
while (1) { /* sift-down */
int left = 2 * i + 1;
int right = 2 * i + 2;
int target = i;
if (left < size && better(heap[left], heap[target]))
target = left;
if (right < size && better(heap[right], heap[target]))
target = right;
if (target == i)
break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static void sift_down_at(int i) {
while (1) {
int left = 2 * i + 1, right = 2 * i + 2, target = i;
if (left < size && better(heap[left], heap[target])) target = left;
if (right < size && better(heap[right], heap[target])) target = right;
if (target == i) break;
int tmp = heap[i]; heap[i] = heap[target]; heap[target] = tmp;
i = target;
}
}
/* preparation only, not part of extract itself: turn a raw array into a valid heap */
static void heapify_prepare(const int values[], int n) {
size = n;
for (int i = 0; i < n; i++) heap[i] = values[i];
for (int i = n / 2 - 1; i >= 0; i--) sift_down_at(i);
}
static void print_heap(void) {
printf("heap:");
for (int i = 0; i < size; i++)
printf(" %d", heap[i]);
printf(" [size = %d]\n", size);
}
static void run_scenario(const char *label, bool is_max, const int raw[], int n, int extracts) {
printf("-- %s --\n", label);
kind_is_max = is_max;
heapify_prepare(raw, n);
printf("starting heap: ");
print_heap();
for (int k = 0; k < extracts && size > 0; k++) {
int best = extract();
printf("extract() -> %d\n", best);
print_heap();
}
printf("\n");
}
int main(void) {
/* normal: min-heap, 3 extractions from 12 values */
int normal[] = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12, 20, 6};
run_scenario("normal: min-heap, 3 extractions from 12 values", false, normal, 12, 3);
/* hard: max-heap, 5 extractions from 16 values */
int hard[] = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29, 3, 44};
run_scenario("hard: max-heap, 5 extractions from 16 values", true, hard, 16, 5);
/* edge: drain fully -- all 10 values are extracted */
int drain[] = {31, 5, 17, 26, 9, 44, 13, 2, 38, 20};
run_scenario("edge: drain fully, all 10 values extracted (min-heap)", false, drain, 10, 10);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binary heap extraction by sift-down (bubble-down). kindIsMax selects a
* max-heap or a min-heap; heapifyPrepare turns a raw array into a valid
* starting heap and is used only to SET UP each scenario, never by extract
* itself.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class HeapExtract {
static final int MAX_CAP = 20;
static int[] heap = new int[MAX_CAP];
static int size;
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// remove and return the root (the minimum for a min-heap, the maximum for a max-heap)
static int extract() {
int best = heap[0];
size--;
heap[0] = heap[size]; // move the last element to the root
int i = 0;
while (true) { // sift-down
int left = 2 * i + 1;
int right = 2 * i + 2;
int target = i;
if (left < size && better(heap[left], heap[target]))
target = left;
if (right < size && better(heap[right], heap[target]))
target = right;
if (target == i)
break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static void siftDownAt(int i) {
while (true) {
int left = 2 * i + 1, right = 2 * i + 2, target = i;
if (left < size && better(heap[left], heap[target])) target = left;
if (right < size && better(heap[right], heap[target])) target = right;
if (target == i) break;
int tmp = heap[i]; heap[i] = heap[target]; heap[target] = tmp;
i = target;
}
}
// preparation only, not part of extract itself: turn a raw array into a valid heap
static void heapifyPrepare(int[] values) {
size = values.length;
for (int i = 0; i < size; i++) heap[i] = values[i];
for (int i = size / 2 - 1; i >= 0; i--) siftDownAt(i);
}
static void printHeap() {
StringBuilder sb = new StringBuilder("heap:");
for (int i = 0; i < size; i++) sb.append(' ').append(heap[i]);
sb.append(" [size = ").append(size).append(']');
System.out.println(sb);
}
static void runScenario(String label, boolean isMax, int[] raw, int extracts) {
System.out.println("-- " + label + " --");
kindIsMax = isMax;
heapifyPrepare(raw);
System.out.print("starting heap: ");
printHeap();
for (int k = 0; k < extracts && size > 0; k++) {
int best = extract();
System.out.println("extract() -> " + best);
printHeap();
}
System.out.println();
}
public static void main(String[] args) {
// normal: min-heap, 3 extractions from 12 values
int[] normal = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12, 20, 6};
runScenario("normal: min-heap, 3 extractions from 12 values", false, normal, 3);
// hard: max-heap, 5 extractions from 16 values
int[] hard = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29, 3, 44};
runScenario("hard: max-heap, 5 extractions from 16 values", true, hard, 5);
// edge: drain fully -- all 10 values are extracted
int[] drain = {31, 5, 17, 26, 9, 44, 13, 2, 38, 20};
runScenario("edge: drain fully, all 10 values extracted (min-heap)", false, drain, 10);
}
}
Deneyin
Beklenen çıktı:
-- normal: min-heap, 3 extractions from 12 values --
starting heap: heap: 1 3 6 7 12 9 30 15 25 18 20 22 [size = 12]
extract() -> 1
heap: 3 7 6 15 12 9 30 22 25 18 20 [size = 11]
extract() -> 3
heap: 6 7 9 15 12 20 30 22 25 18 [size = 10]
extract() -> 6
heap: 7 12 9 15 18 20 30 22 25 [size = 9]
-- hard: max-heap, 5 extractions from 16 values --
starting heap: heap: 50 44 45 19 37 27 40 8 11 33 24 6 16 29 3 2 [size = 16]
extract() -> 50
heap: 45 44 40 19 37 27 29 8 11 33 24 6 16 2 3 [size = 15]
extract() -> 45
heap: 44 37 40 19 33 27 29 8 11 3 24 6 16 2 [size = 14]
extract() -> 44
heap: 40 37 29 19 33 27 2 8 11 3 24 6 16 [size = 13]
extract() -> 40
heap: 37 33 29 19 24 27 2 8 11 3 16 6 [size = 12]
extract() -> 37
heap: 33 24 29 19 16 27 2 8 11 3 6 [size = 11]
-- edge: drain fully, all 10 values extracted (min-heap) --
starting heap: heap: 2 5 13 26 9 44 17 31 38 20 [size = 10]
extract() -> 2
heap: 5 9 13 26 20 44 17 31 38 [size = 9]
extract() -> 5
heap: 9 20 13 26 38 44 17 31 [size = 8]
extract() -> 9
heap: 13 20 17 26 38 44 31 [size = 7]
extract() -> 13
heap: 17 20 31 26 38 44 [size = 6]
extract() -> 17
heap: 20 26 31 44 38 [size = 5]
extract() -> 20
heap: 26 38 31 44 [size = 4]
extract() -> 26
heap: 31 38 44 [size = 3]
extract() -> 31
heap: 38 44 [size = 2]
extract() -> 38
heap: 44 [size = 1]
extract() -> 44
heap: [size = 0]
"Sonuna kadar" uç durumuna dikkat edin: 10 değerin hepsini, birer birer, çıkarmak onları tam sıralı sırada üretir (2, 5, 9, 13, 17, 20, 26, 31, 38, 44) — bu bir tesadüf değildir, öbek sıralamasının (bölüm 5.6) tam olarak nasıl çalıştığı budur. Son satıra da dikkat edin, heap: [size = 0]: en son elemanı çıkarmak, boyut negatife düşmesin (ve left < size / right < size koruyucuları sift-down döngü gövdesinin hiç çalışmamasını sağlasın) diye, sınır dışı erişim olmadan doğru şekilde boş bir öbek bırakır.
Karmaşıklık. O(log n) — sift-down döngüsü ağacın her seviyesi için en fazla bir adım atar, sift-up'ın maliyetinin tam aynası.
Sık yapılan hatalar (ekleme ve çıkarma)
extractçağırmadan öncesize > 0kontrolünü unutmak. Her iki fonksiyon da çağıranın bunu zaten kontrol ettiğini varsayar; boş bir öbekteextractçağırmak,heap[0]i ve (sizenegatife giderken)heap[-1]e bitişik belleği okur — temiz bir çökme yerine sessiz, tehlikeli bir hata.- Sift-down'da yalnızca bir çocukla karşılaştırmak. Düğümü her iki çocukla da karşılaştırıp hangisi daha iyiyse onunla yer değiştirmelisiniz, yalnızca sol çocukla değil. Yalnızca sol çocukla karşılaştırmak, öbek özelliğinin sağ çocuğa karşı ihlal edilmiş halde kalmasına yol açabilir, yapı "hatasız çalışırken" bile bozulur.
betterde<=yerine<yazmak (ya da tam tersi). Bu öbeği bozmaz — bir öbek, beraberlikler nasıl çözülürse çözülsün geçerli kalır — ama sift-up/sift-down döngülerinin eşit değerlerde devam edip etmediğini (ve muhtemelen zararsız, fazladan yer değiştirmeler yapıp yapmadığını) değiştirir; bu, izleme çıktısını başka birinin uygulamasıyla karşılaştırırken bir sürpriz olabilir.
5.5 Bir öbeği sıfırdan O(n)'de kurmak¶
Belirli bir sırası olmayan n değerden oluşan rastgele bir dizi verildiğinde, bunu bir öbeğe çevirmenin bir yolu, onları başlangıçta boş bir öbeğe birer birer insert etmektir: her biri O(log n) olan n ekleme, toplam O(n log n) verir. Floyd'un algoritması (1964) daha iyisini yapar: diziyi zaten tam bir ağaç olarak ele alın (yapısal olarak öyledir zaten — değerler henüz öbek özelliğini sağlamıyor), her yaprağın zaten önemsizce geçerli bir tek-düğümlü öbek olduğunu fark edin, ve yalnızca iç düğümleri, son iç düğümden başa doğru geriye çalışarak sift-down edin.
Oynatıcıda ayrıca min-öbek: 14 değer TERS sırada (en çok sifting) (zor) ve uç durumlar girdi zaten geçerli bir max-öbek: çoğu düğümde sifting gerekmez, hepsi eşit: değer 6, on kez, tek değer, ve uç değerler seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi değerlerinizi yazın.
/* sift-down: swap with the better child while a child is better */
void sift_down(int arr[], int n, int i) {
while (1) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int best = i;
if (left < n && better(arr[left], arr[best]))
best = left;
if (right < n && better(arr[right], arr[best]))
best = right;
if (best == i)
break;
int tmp = arr[i];
arr[i] = arr[best];
arr[best] = tmp;
i = best;
}
}
/* bottom-up build: only the n/2 internal nodes need sifting, so this is O(n) */
void build_heap(int arr[], int n) {
for (int i = n / 2 - 1; i >= 0; i--)
sift_down(arr, n, i);
}
static void siftDown(int[] arr, int n, int i) {
while (true) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int best = i;
if (left < n && better(arr[left], arr[best])) best = left;
if (right < n && better(arr[right], arr[best])) best = right;
if (best == i) break;
int tmp = arr[i]; arr[i] = arr[best]; arr[best] = tmp;
i = best;
}
}
static void buildHeap(int[] arr, int n) {
for (int i = n / 2 - 1; i >= 0; i--)
siftDown(arr, n, i);
}
Tam programlar (code/week-04/c/build_heap.c, code/week-04/java/BuildHeap.java), üç senaryo için diziyi build_heapten önce ve sonra yazdırır.
Programın tamamı: build_heap.c / BuildHeap.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Bottom-up build-heap (Floyd's algorithm), O(n).
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static int arr[MAX_CAP];
static int n;
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* sift-down: swap with the better child while a child is better */
void sift_down(int arr[], int n, int i) {
while (1) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int best = i;
if (left < n && better(arr[left], arr[best]))
best = left;
if (right < n && better(arr[right], arr[best]))
best = right;
if (best == i)
break;
int tmp = arr[i];
arr[i] = arr[best];
arr[best] = tmp;
i = best;
}
}
/* bottom-up build: only the n/2 internal nodes need sifting, so this is O(n) */
void build_heap(int arr[], int n) {
for (int i = n / 2 - 1; i >= 0; i--)
sift_down(arr, n, i);
}
static void print_array(void) {
printf("[");
for (int i = 0; i < n; i++)
printf("%d%s", arr[i], i == n - 1 ? "" : ", ");
printf("]\n");
}
static void run_scenario(const char *label, bool is_max, const int values[], int count) {
printf("-- %s --\n", label);
kind_is_max = is_max;
n = count;
for (int i = 0; i < n; i++) arr[i] = values[i];
printf("before: ");
print_array();
build_heap(arr, n);
printf("after: ");
print_array();
printf("root (best value) = %d\n\n", arr[0]);
}
int main(void) {
/* normal: max-heap, 10 values in arbitrary order */
int normal[] = {4, 1, 3, 2, 16, 9, 10, 14, 8, 7};
run_scenario("normal: max-heap, 10 values in arbitrary order", true, normal, 10);
/* hard: min-heap, 14 values in REVERSE order (maximum sifting) */
int hard[] = {14, 13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1};
run_scenario("hard: min-heap, 14 values in reverse order (maximum sifting)", false, hard, 14);
/* edge: input is already a valid max-heap, 11 values -- most nodes need no sifting */
int already_heap[] = {30, 25, 22, 18, 20, 9, 12, 1, 3, 7, 15};
run_scenario("edge: input already a valid max-heap, 11 values", true, already_heap, 11);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Bottom-up build-heap (Floyd's algorithm), O(n).
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class BuildHeap {
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// sift-down: swap with the better child while a child is better
static void siftDown(int[] arr, int n, int i) {
while (true) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int best = i;
if (left < n && better(arr[left], arr[best]))
best = left;
if (right < n && better(arr[right], arr[best]))
best = right;
if (best == i)
break;
int tmp = arr[i];
arr[i] = arr[best];
arr[best] = tmp;
i = best;
}
}
// bottom-up build: only the n/2 internal nodes need sifting, so this is O(n)
static void buildHeap(int[] arr, int n) {
for (int i = n / 2 - 1; i >= 0; i--)
siftDown(arr, n, i);
}
static void printArray(int[] arr, int n) {
StringBuilder sb = new StringBuilder("[");
for (int i = 0; i < n; i++) sb.append(arr[i]).append(i == n - 1 ? "" : ", ");
sb.append(']');
System.out.println(sb);
}
static void runScenario(String label, boolean isMax, int[] values) {
System.out.println("-- " + label + " --");
kindIsMax = isMax;
int n = values.length;
int[] arr = values.clone();
System.out.print("before: ");
printArray(arr, n);
buildHeap(arr, n);
System.out.print("after: ");
printArray(arr, n);
System.out.println("root (best value) = " + arr[0]);
System.out.println();
}
public static void main(String[] args) {
// normal: max-heap, 10 values in arbitrary order
int[] normal = {4, 1, 3, 2, 16, 9, 10, 14, 8, 7};
runScenario("normal: max-heap, 10 values in arbitrary order", true, normal);
// hard: min-heap, 14 values in REVERSE order (maximum sifting)
int[] hard = {14, 13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1};
runScenario("hard: min-heap, 14 values in reverse order (maximum sifting)", false, hard);
// edge: input is already a valid max-heap, 11 values -- most nodes need no sifting
int[] alreadyHeap = {30, 25, 22, 18, 20, 9, 12, 1, 3, 7, 15};
runScenario("edge: input already a valid max-heap, 11 values", true, alreadyHeap);
}
}
Deneyin
Beklenen çıktı:
-- normal: max-heap, 10 values in arbitrary order --
before: [4, 1, 3, 2, 16, 9, 10, 14, 8, 7]
after: [16, 14, 10, 8, 7, 9, 3, 2, 4, 1]
root (best value) = 16
-- hard: min-heap, 14 values in reverse order (maximum sifting) --
before: [14, 13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1]
after: [1, 4, 2, 6, 5, 3, 8, 7, 11, 13, 10, 14, 9, 12]
root (best value) = 1
-- edge: input already a valid max-heap, 11 values --
before: [30, 25, 22, 18, 20, 9, 12, 1, 3, 7, 15]
after: [30, 25, 22, 18, 20, 9, 12, 1, 3, 7, 15]
root (best value) = 30
Uç durumda, dizi zaten geçerli bir max-öbekti, o yüzden her sift-down çağrısı hemen best == i bulur ve hiçbir şey yapmaz — "önce" ve "sonra" dizileri birebir aynıdır. best == iyi kontrol etmenin (kör kör yer değiştirmek yerine) tüm amacı budur: build_heap, her belirli girdinin ihtiyaç duyduğu kadar iş yapar, ne fazla ne eksik.
Bunun neden O(n log n) değil O(n) olduğu. Bu, bu haftanın tamamındaki gerçekten şaşırtıcı tek karmaşıklık sonucudur, ve üzerinde durmaya değer. Yüksekliği h olan bir düğümde sift-down çağrısı en fazla O(h) maliyetli — ama tam bir ağaçta, düğümlerin çoğu dibe yakın, küçük yüksekliklerdedir. Somut olarak: kabaca n/2 düğüm yükseklik 0'da (yapraklar — bunlar hiç atlanır, sift-down bile gerekmez), kabaca n/4 düğüm yükseklik 1'de (en fazla 1 yer değiştirme maliyetli), kabaca n/8 düğüm yükseklik 2'de, vb. Ağacın tamamı üzerinde "yükseklik h'deki sayı çarpı h maliyeti" toplamı, O(n log n)'e değil O(n)'e yakınsayan bir seri verir — dibe yakın çok sayıdaki ucuz sift'ler, tepeye yakın az sayıdaki pahalı sift'lere baskın çıkar.
Sık yapılan hatalar
- Döngüye
i = n / 2 - 1yerinei = 0dan başlamak. Kökten başlayıp aşağı inmek, çocukları henüz düzeltilmemiş düğümleri sift-down eder, bozuk bir sonuç üretir. Döngü geriye, son iç düğümden köke doğru çalışmalıdır, ki herhangi bir düğüm sifting yapıldığında altağaçları zaten geçerli birer öbek olsun. build_heapi "yalnızca n tane insert çağrısı" sanmak. Her iki yol da geçerli bir öbek üretir, ama illa aynı dizi düzenini üretmezler, ve kesinlikle aynı maliyete sahip değildirler — ikisini karıştırmak, bir çıktıyı bir ders kitabıyla ya da başka bir öğrencinin çıktısıyla karşılaştırırken sık görülen bir karışıklık kaynağıdır.
5.6 Öbek sıralaması (heap sort)¶
build_heapi O(n)'de yapabildiğinizde ve en iyi değeri O(log n)'de extract edebildiğinizde, bir diziyi sıralamak neredeyse bedavadır: tüm diziden bir max-öbek kurun, sonra tekrar tekrar kökü (şu anki maksimumu) dizinin sonuna taşıyın — henüz sıralanmamış bölgenin son elemanıyla yer değiştirerek — öbeği bir azaltın, ve öbek özelliğini onarmak için sift-down yapın. Yalnızca bir eleman kalana kadar tekrarlayın. Dizi artan sırada sıralanmış olarak biter (bir max-öbek kullanarak); bunun yerine bir min-öbek kullanmak azalan sırada üretir, ayna görüntüsü.
Oynatıcıda ayrıca min-öbek ile azalan sıralama, 14 değer (zor) ve uç durumlar zaten artan sırada: 12 değer, tersten sıralı (azalan) girdi: 12 değer, hepsi eşit: değer 8, on kez, tek değer, ve uç değerler seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi değerlerinizi yazın.
/* ascending order for a max-heap, descending for a min-heap */
void heap_sort(int arr[], int n) {
for (int i = n / 2 - 1; i >= 0; i--)
sift_down(arr, n, i); /* build-heap, O(n) */
for (int heap_size = n; heap_size > 1; heap_size--) {
int tmp = arr[0]; /* move the current best to the sorted tail */
arr[0] = arr[heap_size - 1];
arr[heap_size - 1] = tmp;
sift_down(arr, heap_size - 1, 0); /* restore the heap on the shrunk region */
}
}
static void heapSort(int[] arr, int n) {
for (int i = n / 2 - 1; i >= 0; i--)
siftDown(arr, n, i); // build-heap, O(n)
for (int heapSize = n; heapSize > 1; heapSize--) {
int tmp = arr[0]; // move the current best to the sorted tail
arr[0] = arr[heapSize - 1];
arr[heapSize - 1] = tmp;
siftDown(arr, heapSize - 1, 0); // restore the heap on the shrunk region
}
}
Tam programlar (code/week-04/c/heap_sort.c, code/week-04/java/HeapSort.java), üç senaryo için diziyi heap_sorttan önce ve sonra yazdırır.
Programın tamamı: heap_sort.c / HeapSort.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Heap sort: build-heap once, then repeatedly move the root to the sorted
* tail and sift-down. A max-heap sorts ascending (the classic heap sort);
* a min-heap sorts descending (the mirror image).
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* sift-down (see build_heap.c) */
void sift_down(int arr[], int n, int i) {
while (1) {
int left = 2 * i + 1, right = 2 * i + 2, best = i;
if (left < n && better(arr[left], arr[best])) best = left;
if (right < n && better(arr[right], arr[best])) best = right;
if (best == i) break;
int tmp = arr[i]; arr[i] = arr[best]; arr[best] = tmp;
i = best;
}
}
/* ascending order for a max-heap, descending for a min-heap */
void heap_sort(int arr[], int n) {
for (int i = n / 2 - 1; i >= 0; i--)
sift_down(arr, n, i); /* build-heap, O(n) */
for (int heap_size = n; heap_size > 1; heap_size--) {
int tmp = arr[0]; /* move the current best to the sorted tail */
arr[0] = arr[heap_size - 1];
arr[heap_size - 1] = tmp;
sift_down(arr, heap_size - 1, 0); /* restore the heap on the shrunk region */
}
}
static void print_array(const int arr[], int n) {
printf("[");
for (int i = 0; i < n; i++)
printf("%d%s", arr[i], i == n - 1 ? "" : ", ");
printf("]\n");
}
static void run_scenario(const char *label, bool is_max, const int values[], int n) {
printf("-- %s --\n", label);
kind_is_max = is_max;
int arr[MAX_CAP];
for (int i = 0; i < n; i++) arr[i] = values[i];
printf("before: ");
print_array(arr, n);
heap_sort(arr, n);
printf("after: ");
print_array(arr, n);
printf("\n");
}
int main(void) {
/* normal: ascending sort with a max-heap, 10 values */
int normal[] = {16, 14, 10, 8, 7, 9, 3, 2, 4, 1};
run_scenario("normal: ascending sort with a max-heap, 10 values", true, normal, 10);
/* hard: descending sort with a min-heap, 14 values */
int hard[] = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29};
run_scenario("hard: descending sort with a min-heap, 14 values", false, hard, 14);
/* edge: already ascending input, 12 values (with a max-heap) */
int already_sorted[] = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12};
run_scenario("edge: already ascending input, 12 values", true, already_sorted, 12);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Heap sort: build-heap once, then repeatedly move the root to the sorted
* tail and sift-down. A max-heap sorts ascending (the classic heap sort);
* a min-heap sorts descending (the mirror image).
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class HeapSort {
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// sift-down (see BuildHeap.java)
static void siftDown(int[] arr, int n, int i) {
while (true) {
int left = 2 * i + 1, right = 2 * i + 2, best = i;
if (left < n && better(arr[left], arr[best])) best = left;
if (right < n && better(arr[right], arr[best])) best = right;
if (best == i) break;
int tmp = arr[i]; arr[i] = arr[best]; arr[best] = tmp;
i = best;
}
}
// ascending order for a max-heap, descending for a min-heap
static void heapSort(int[] arr, int n) {
for (int i = n / 2 - 1; i >= 0; i--)
siftDown(arr, n, i); // build-heap, O(n)
for (int heapSize = n; heapSize > 1; heapSize--) {
int tmp = arr[0]; // move the current best to the sorted tail
arr[0] = arr[heapSize - 1];
arr[heapSize - 1] = tmp;
siftDown(arr, heapSize - 1, 0); // restore the heap on the shrunk region
}
}
static void printArray(int[] arr, int n) {
StringBuilder sb = new StringBuilder("[");
for (int i = 0; i < n; i++) sb.append(arr[i]).append(i == n - 1 ? "" : ", ");
sb.append(']');
System.out.println(sb);
}
static void runScenario(String label, boolean isMax, int[] values) {
System.out.println("-- " + label + " --");
kindIsMax = isMax;
int n = values.length;
int[] arr = values.clone();
System.out.print("before: ");
printArray(arr, n);
heapSort(arr, n);
System.out.print("after: ");
printArray(arr, n);
System.out.println();
}
public static void main(String[] args) {
// normal: ascending sort with a max-heap, 10 values
int[] normal = {16, 14, 10, 8, 7, 9, 3, 2, 4, 1};
runScenario("normal: ascending sort with a max-heap, 10 values", true, normal);
// hard: descending sort with a min-heap, 14 values
int[] hard = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29};
runScenario("hard: descending sort with a min-heap, 14 values", false, hard);
// edge: already ascending input, 12 values (with a max-heap)
int[] alreadySorted = {1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12};
runScenario("edge: already ascending input, 12 values", true, alreadySorted);
}
}
Deneyin
Beklenen çıktı:
-- normal: ascending sort with a max-heap, 10 values --
before: [16, 14, 10, 8, 7, 9, 3, 2, 4, 1]
after: [1, 2, 3, 4, 7, 8, 9, 10, 14, 16]
-- hard: descending sort with a min-heap, 14 values --
before: [40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29]
after: [50, 45, 40, 37, 33, 29, 27, 24, 19, 16, 11, 8, 6, 2]
-- edge: already ascending input, 12 values --
before: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12]
after: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12]
Karmaşıklık. build_heap O(n) maliyetlidir (bölüm 5.5); döngü sonra n − 1 kez çalışır, her seferinde bir swap (O(1)) artı bir sift-down (O(log n)) yaparak, toplam O(n log n) verir. Yani öbek sıralaması toplamda O(n log n)'dir — birleştirme sıralaması ya da hızlı sıralamanın ortalama durumuyla aynı asimptotik sınıf — ve yerinde (in-place) sıralar, birleştirme sıralamasının ihtiyaç duyduğu ekstra diziye gerek duymaz.
Sık yapılan hatalar
- Öbek sıralamasının kararlı (stable) olduğuna inanmak. Değildir: iki eşit eleman, özgün sıralarına göre yer değiştirmiş bitebilir, çünkü algoritma yalnızca değere göre karşılaştırır, hiçbir zaman özgün konuma göre değil. Kararlı bir sıralama gerekiyorsa, öbek sıralaması, iyi zaman karmaşıklığına rağmen yanlış araçtır.
- Her yer değiştirmeden sonra yanlış aralıkta sift-down yapmak. Kökü sıralı kuyruğa taşıdıktan sonraki sift-down, küçülmüş öbek boyutuyla sınırlanmalıdır (yukarıdaki çağrıda
heap_size - 1), özgün dizi uzunluğuyla değil — tüm dizi üzerinde sifting yapmak, sift-down'ın dizinin sonundaki zaten sıralanmış bölgeye gezinip onu bozmasına izin verirdi.
Kendini sına: build-heap ve heap sort
Hem build_heap hem de heap_sortın ana döngüsü tekrar tekrar sift_down çağırır. Birincisi toplamda O(n) iken ikincisi toplamda O(n log n) olmasının nedeni nedir, ikisi de "bir sürü sift-down" olsa bile?
Cevap. build_heap, sift-down'ı her iç düğüm için tam olarak bir kez çağırır, ve — bölüm 5.5'in açıkladığı gibi — bu düğümlerin büyük çoğunluğu ağacın dibine yakındır, sift-down'ın ucuz olduğu yer; toplam O(n)'e yakınsar. heap_sortın ana döngüsü ise sift-down'ı her çıkarma için bir kez çağırır, ve bu çağrıların her biri kökten başlar (yükseklik log n'e kadar), o yüzden karşısına konacak ucuz bir çoğunluk yoktur — n − 1 çağrının hepsi her seferinde O(log n)'e kadar maliyetlidir, toplamda O(n log n) verir.
6. Öncelik kuyruğu: bir öbeğin hizmet ettiği ADT¶
6.1 ADT¶
Bir öncelik kuyruğu (priority queue), her biri bir önceliğe sahip bir öğe koleksiyonunu yöneten bir soyut veri türüdür (ADT) — arayüz, nasıl uygulandığından bağımsız — ve şunları destekler:
| İşlem | Ne yapar | Ön koşul | Karmaşıklık (öbek tabanlı) |
|---|---|---|---|
insert(x) | xi önceliğiyle birlikte ekler | yok | O(log n) |
peek() | En yüksek öncelikli öğeyi silmeden döndürür | kuyruk boş değil | O(1) |
extract() | En yüksek öncelikli öğeyi siler ve döndürür | kuyruk boş değil | O(log n) |
update_key(id, yeni_öncelik) | Bir öğenin önceliğini değiştirir (decrease-key ya da increase-key) | id hâlâ mevcut | Doğrusal (linear) taramayla O(n); bir id→indis tablosuyla O(log n) |
Bir kuyruk (Hafta 3) her zaman ilk gelen öğeye hizmet eder; bir öncelik kuyruğu ise varış sırasından bağımsız olarak her zaman en önemli öğeye hizmet eder — ve bölüm 5'teki ikili öbek, birini uygulamanın en yaygın yoludur, çünkü peek/extract/insert, zaten kurduğunuz öbek işlemlerine doğrudan karşılık gelir.
Gerçekten yeni olan tek parça update_key**dir: bir öğenin önceliği değiştiğinde, taşınması gerekebilir — yukarı, eğer az önce daha iyi hale geldiyse (bir min-öncelik kuyruğunda **decrease-key), aşağı, eğer az önce daha kötü hale geldiyse (increase-key). Bunu mümkün kılmak için, her eklenen öğeye kalıcı bir id verilir; öğe daha sonra dizi içinde nereye taşınırsa taşınsın bu id sabit kalır — gerçek dünya kullanımları, kısa yolları keşfettikçe bir tepe noktasının önceliğini tekrar tekrar azaltan Dijkstra'nın en kısa yol algoritmasını (sonraki bir ders konusu) ve bir sürecin bekleme ya da çalışma durumuna göre önceliğini yükselten/düşüren işletim sistemi zamanlayıcılarını içerir.
Oynatıcıda ayrıca max-öncelik: 14 insert, birçok karışık işlem (zor) ve uç durumlar boşken extract/peek, sonra 10 insert, hepsi eşit: değer 5, on kez, sonra 3 extract, tek insert, extract, sonra boşken extract, zaten çıkarılmış bir id'yi update etmeye çalışmak, ve uç değerler ve update seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi işlemlerinizi yazın.
typedef struct {
int id;
int key;
} Item;
/* better decides this heap's order */
static bool better(Item a, Item b) {
return kind_is_max ? (a.key > b.key) : (a.key < b.key);
}
Item peek(void) { return heap[0]; } /* caller must check size > 0 */
void insert(int id, int key) {
heap[size] = (Item){id, key};
sift_up(size);
size++;
}
Item extract(void) { /* caller must check size > 0 */
Item best = heap[0];
size--;
heap[0] = heap[size];
sift_down(0);
return best;
}
static int find_by_id(int id) {
for (int i = 0; i < size; i++)
if (heap[i].id == id) return i;
return -1; /* not found (already extracted) */
}
void update_key(int id, int new_key) {
int i = find_by_id(id); /* linear scan for the handle */
if (i == -1) { printf("id not found, ignored\n"); return; }
heap[i].key = new_key;
if (i > 0 && better(heap[i], heap[(i - 1) / 2]))
sift_up(i);
else
sift_down(i);
}
static class Item {
int id, key;
Item(int id, int key) { this.id = id; this.key = key; }
}
static boolean better(Item a, Item b) {
return kindIsMax ? (a.key > b.key) : (a.key < b.key);
}
static Item peek() { return heap[0]; } // caller must check size > 0
static void insert(int id, int key) {
heap[size] = new Item(id, key);
siftUp(size);
size++;
}
static Item extract() { // caller must check size > 0
Item best = heap[0];
size--;
heap[0] = heap[size];
siftDown(0);
return best;
}
static int findById(int id) {
for (int i = 0; i < size; i++)
if (heap[i].id == id) return i;
return -1; // not found (already extracted)
}
static void updateKey(int id, int newKey) {
int i = findById(id); // linear scan for the handle
if (i == -1) { System.out.println("id not found, ignored"); return; }
heap[i].key = newKey;
if (i > 0 && better(heap[i], heap[(i - 1) / 2]))
siftUp(i);
else
siftDown(i);
}
Tam programlar (code/week-04/c/priority_queue_demo.c, code/week-04/java/PriorityQueueDemo.java), bir ekleme, peek, çıkarma ve güncelleme dizisi çalıştırır, her öğeyi değer(#id) olarak yazdırır.
Programın tamamı: priority_queue_demo.c / PriorityQueueDemo.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Priority queue built on an array heap: insert, peek, extract, and
* update_key (decrease/increase-key), addressed by a stable id handle --
* the k-th insert always keeps id k, wherever it later moves in the array.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
typedef struct {
int id;
int key;
} Item;
static Item heap[MAX_CAP];
static int size;
static bool kind_is_max;
static int next_id;
/* better decides this heap's order */
static bool better(Item a, Item b) {
return kind_is_max ? (a.key > b.key) : (a.key < b.key);
}
Item peek(void) { return heap[0]; } /* caller must check size > 0 */
void sift_up(int i) {
while (i > 0) {
int p = (i - 1) / 2;
if (!better(heap[i], heap[p])) break;
Item tmp = heap[p]; heap[p] = heap[i]; heap[i] = tmp;
i = p;
}
}
void sift_down(int i) {
while (1) {
int l = 2 * i + 1, r = 2 * i + 2, best = i;
if (l < size && better(heap[l], heap[best])) best = l;
if (r < size && better(heap[r], heap[best])) best = r;
if (best == i) break;
Item tmp = heap[i]; heap[i] = heap[best]; heap[best] = tmp;
i = best;
}
}
void insert(int id, int key) {
heap[size] = (Item){id, key};
sift_up(size);
size++;
}
Item extract(void) { /* caller must check size > 0 */
Item best = heap[0];
size--;
heap[0] = heap[size];
sift_down(0);
return best;
}
static int find_by_id(int id) {
for (int i = 0; i < size; i++)
if (heap[i].id == id) return i;
return -1; /* not found (already extracted) */
}
void update_key(int id, int new_key) {
int i = find_by_id(id); /* linear scan for the handle */
if (i == -1) {
printf("update_key(id=%d, %d): id not found, ignored\n", id, new_key);
return;
}
heap[i].key = new_key;
if (i > 0 && better(heap[i], heap[(i - 1) / 2]))
sift_up(i);
else
sift_down(i);
}
static void print_heap(void) {
printf("heap:");
for (int i = 0; i < size; i++)
printf(" %d(#%d)", heap[i].key, heap[i].id);
printf(" [size = %d]\n", size);
}
typedef struct {
char kind; /* 'i' = insert, 'p' = peek, 'e' = extract, 'u' = update */
int a, b; /* insert: value; update: id, new value */
} Op;
static void run_scenario(const char *label, bool is_max, const Op ops[], int n) {
printf("-- %s --\n", label);
size = 0;
next_id = 0;
kind_is_max = is_max;
print_heap();
for (int i = 0; i < n; i++) {
Op op = ops[i];
if (op.kind == 'i') {
int id = next_id++;
insert(id, op.a);
printf("insert(id=%d, %d)\n", id, op.a);
} else if (op.kind == 'p') {
if (size == 0) {
printf("peek() -> underflow, queue is empty\n");
} else {
Item top = peek();
printf("peek() -> %d (id=%d)\n", top.key, top.id);
}
} else if (op.kind == 'e') {
if (size == 0) {
printf("extract() -> underflow, queue is empty\n");
} else {
Item best = extract();
printf("extract() -> %d (id=%d)\n", best.key, best.id);
}
} else { /* 'u' */
printf("update_key(id=%d, %d)\n", op.a, op.b);
update_key(op.a, op.b);
}
print_heap();
}
printf("\n");
}
int main(void) {
/* normal: min-priority, 10 inserts + peek + 2 extracts + 1 update-key */
Op normal[] = {
{'i', 15, 0}, {'i', 7, 0}, {'i', 22, 0}, {'i', 3, 0}, {'i', 18, 0}, {'p', 0, 0},
{'i', 9, 0}, {'i', 30, 0}, {'u', 3, 1}, {'i', 1, 0}, {'i', 25, 0}, {'i', 12, 0},
{'e', 0, 0}, {'e', 0, 0}
};
run_scenario("normal: min-priority, 10 inserts + peek + 2 extracts + 1 update-key", false, normal, 14);
/* hard: max-priority, 14 inserts, many mixed operations */
Op hard[] = {
{'i', 40, 0}, {'i', 11, 0}, {'i', 27, 0}, {'p', 0, 0}, {'e', 0, 0}, {'i', 8, 0}, {'i', 33, 0},
{'u', 2, 60}, {'i', 16, 0}, {'i', 45, 0}, {'e', 0, 0}, {'i', 2, 0}, {'i', 19, 0},
{'i', 37, 0}, {'u', 5, 1}, {'i', 24, 0}, {'i', 6, 0}, {'i', 50, 0}, {'p', 0, 0},
{'i', 29, 0}, {'i', 3, 0}, {'e', 0, 0}
};
run_scenario("hard: max-priority, 14 inserts, many mixed operations", true, hard, 22);
/* edge: extract/peek while empty, then 10 inserts, then a final extract */
Op edge[] = {
{'e', 0, 0}, {'p', 0, 0},
{'i', 6, 0}, {'i', 14, 0}, {'i', 3, 0}, {'i', 27, 0}, {'i', 19, 0}, {'i', 8, 0},
{'i', 35, 0}, {'i', 11, 0}, {'i', 24, 0}, {'i', 17, 0}, {'e', 0, 0}
};
run_scenario("edge: extract/peek while empty, then 10 inserts, then an extract", false, edge, 13);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Priority queue built on an array heap: insert, peek, extract, and
* updateKey (decrease/increase-key), addressed by a stable id handle --
* the k-th insert always keeps id k, wherever it later moves in the array.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class PriorityQueueDemo {
static final int MAX_CAP = 20;
static class Item {
int id, key;
Item(int id, int key) { this.id = id; this.key = key; }
}
static Item[] heap = new Item[MAX_CAP];
static int size;
static boolean kindIsMax;
static int nextId;
// better decides this heap's order
static boolean better(Item a, Item b) {
return kindIsMax ? (a.key > b.key) : (a.key < b.key);
}
static Item peek() { return heap[0]; } // caller must check size > 0
static void siftUp(int i) {
while (i > 0) {
int p = (i - 1) / 2;
if (!better(heap[i], heap[p])) break;
Item tmp = heap[p]; heap[p] = heap[i]; heap[i] = tmp;
i = p;
}
}
static void siftDown(int i) {
while (true) {
int l = 2 * i + 1, r = 2 * i + 2, best = i;
if (l < size && better(heap[l], heap[best])) best = l;
if (r < size && better(heap[r], heap[best])) best = r;
if (best == i) break;
Item tmp = heap[i]; heap[i] = heap[best]; heap[best] = tmp;
i = best;
}
}
static void insert(int id, int key) {
heap[size] = new Item(id, key);
siftUp(size);
size++;
}
static Item extract() { // caller must check size > 0
Item best = heap[0];
size--;
heap[0] = heap[size];
siftDown(0);
return best;
}
static int findById(int id) {
for (int i = 0; i < size; i++)
if (heap[i].id == id) return i;
return -1; // not found (already extracted)
}
static void updateKey(int id, int newKey) {
int i = findById(id); // linear scan for the handle
if (i == -1) {
System.out.println("update_key(id=" + id + ", " + newKey + "): id not found, ignored");
return;
}
heap[i].key = newKey;
if (i > 0 && better(heap[i], heap[(i - 1) / 2]))
siftUp(i);
else
siftDown(i);
}
static void printHeap() {
StringBuilder sb = new StringBuilder("heap:");
for (int i = 0; i < size; i++) sb.append(' ').append(heap[i].key).append("(#").append(heap[i].id).append(')');
sb.append(" [size = ").append(size).append(']');
System.out.println(sb);
}
static class Op {
char kind; // 'i' = insert, 'p' = peek, 'e' = extract, 'u' = update
int a, b;
Op(char kind, int a, int b) { this.kind = kind; this.a = a; this.b = b; }
}
static void runScenario(String label, boolean isMax, Op[] ops) {
System.out.println("-- " + label + " --");
size = 0;
nextId = 0;
kindIsMax = isMax;
printHeap();
for (Op op : ops) {
if (op.kind == 'i') {
int id = nextId++;
insert(id, op.a);
System.out.println("insert(id=" + id + ", " + op.a + ")");
} else if (op.kind == 'p') {
if (size == 0) {
System.out.println("peek() -> underflow, queue is empty");
} else {
Item top = peek();
System.out.println("peek() -> " + top.key + " (id=" + top.id + ")");
}
} else if (op.kind == 'e') {
if (size == 0) {
System.out.println("extract() -> underflow, queue is empty");
} else {
Item best = extract();
System.out.println("extract() -> " + best.key + " (id=" + best.id + ")");
}
} else { // 'u'
System.out.println("update_key(id=" + op.a + ", " + op.b + ")");
updateKey(op.a, op.b);
}
printHeap();
}
System.out.println();
}
public static void main(String[] args) {
// normal: min-priority, 10 inserts + peek + 2 extracts + 1 update-key
Op[] normal = {
new Op('i', 15, 0), new Op('i', 7, 0), new Op('i', 22, 0), new Op('i', 3, 0), new Op('i', 18, 0), new Op('p', 0, 0),
new Op('i', 9, 0), new Op('i', 30, 0), new Op('u', 3, 1), new Op('i', 1, 0), new Op('i', 25, 0), new Op('i', 12, 0),
new Op('e', 0, 0), new Op('e', 0, 0)
};
runScenario("normal: min-priority, 10 inserts + peek + 2 extracts + 1 update-key", false, normal);
// hard: max-priority, 14 inserts, many mixed operations
Op[] hard = {
new Op('i', 40, 0), new Op('i', 11, 0), new Op('i', 27, 0), new Op('p', 0, 0), new Op('e', 0, 0), new Op('i', 8, 0), new Op('i', 33, 0),
new Op('u', 2, 60), new Op('i', 16, 0), new Op('i', 45, 0), new Op('e', 0, 0), new Op('i', 2, 0), new Op('i', 19, 0),
new Op('i', 37, 0), new Op('u', 5, 1), new Op('i', 24, 0), new Op('i', 6, 0), new Op('i', 50, 0), new Op('p', 0, 0),
new Op('i', 29, 0), new Op('i', 3, 0), new Op('e', 0, 0)
};
runScenario("hard: max-priority, 14 inserts, many mixed operations", true, hard);
// edge: extract/peek while empty, then 10 inserts, then a final extract
Op[] edge = {
new Op('e', 0, 0), new Op('p', 0, 0),
new Op('i', 6, 0), new Op('i', 14, 0), new Op('i', 3, 0), new Op('i', 27, 0), new Op('i', 19, 0), new Op('i', 8, 0),
new Op('i', 35, 0), new Op('i', 11, 0), new Op('i', 24, 0), new Op('i', 17, 0), new Op('e', 0, 0)
};
runScenario("edge: extract/peek while empty, then 10 inserts, then an extract", false, edge);
}
}
Deneyin
Beklenen çıktı (normal senaryo; zor ve uç senaryolar aynı örüntüyü izler):
-- normal: min-priority, 10 inserts + peek + 2 extracts + 1 update-key --
heap: [size = 0]
insert(id=0, 15)
heap: 15(#0) [size = 1]
insert(id=1, 7)
heap: 7(#1) 15(#0) [size = 2]
insert(id=2, 22)
heap: 7(#1) 15(#0) 22(#2) [size = 3]
insert(id=3, 3)
heap: 3(#3) 7(#1) 22(#2) 15(#0) [size = 4]
insert(id=4, 18)
heap: 3(#3) 7(#1) 22(#2) 15(#0) 18(#4) [size = 5]
peek() -> 3 (id=3)
heap: 3(#3) 7(#1) 22(#2) 15(#0) 18(#4) [size = 5]
insert(id=5, 9)
heap: 3(#3) 7(#1) 9(#5) 15(#0) 18(#4) 22(#2) [size = 6]
insert(id=6, 30)
heap: 3(#3) 7(#1) 9(#5) 15(#0) 18(#4) 22(#2) 30(#6) [size = 7]
update_key(id=3, 1)
heap: 1(#3) 7(#1) 9(#5) 15(#0) 18(#4) 22(#2) 30(#6) [size = 7]
insert(id=7, 1)
heap: 1(#3) 1(#7) 9(#5) 7(#1) 18(#4) 22(#2) 30(#6) 15(#0) [size = 8]
insert(id=8, 25)
heap: 1(#3) 1(#7) 9(#5) 7(#1) 18(#4) 22(#2) 30(#6) 15(#0) 25(#8) [size = 9]
insert(id=9, 12)
heap: 1(#3) 1(#7) 9(#5) 7(#1) 12(#9) 22(#2) 30(#6) 15(#0) 25(#8) 18(#4) [size = 10]
extract() -> 1 (id=3)
heap: 1(#7) 7(#1) 9(#5) 15(#0) 12(#9) 22(#2) 30(#6) 18(#4) 25(#8) [size = 9]
extract() -> 1 (id=7)
heap: 7(#1) 12(#9) 9(#5) 15(#0) 25(#8) 22(#2) 30(#6) 18(#4) [size = 8]
Uç senaryo, alttan taşmanın (underflow) ve eskimiş id'lerin güvenle ele alınmasını gösterir:
-- edge: extract/peek while empty, then 10 inserts, then an extract --
heap: [size = 0]
extract() -> underflow, queue is empty
heap: [size = 0]
peek() -> underflow, queue is empty
heap: [size = 0]
insert(id=0, 6)
heap: 6(#0) [size = 1]
...
extract() -> 3 (id=2)
heap: 6(#0) 11(#7) 8(#5) 14(#1) 17(#9) 19(#4) 35(#6) 27(#3) 24(#8) [size = 9]
update_key(id=3, 1) adımını yakından izleyin: id 3'e sahip öğe (şu anda 3 değerini tutan, dizide hangi indiste otururlarsa otursun), değeri 1e düşürülüyor — bu min-öncelik kuyruğunda bir decrease-key, öğeyi daha da iyi yaparak — o yüzden sift_up çağrılır ve köke doğru yüzer. Öbek her seferinde yeniden karıştığında dizi indisi değişse bile, id'si asla değişmez; update_keyi mümkün kılan tam olarak bu sabitliktir.
Karmaşıklık. insert ve extract O(log n)'dir, peek O(1)'dir — hepsi doğrudan altta yatan öbekten miras alınır. update_keynin find_by_id doğrusal taraması O(n)'dir, yukarıda uygulandığı şekliyle tüm işlemi O(n) yapar; gerçek dünya uygulamaları genellikle id → şu anki dizi indisi eşleşen bir özet (hash) tablosu ekler, her yer değiştirmede güncellenir, update_keyi de O(log n)'e indirir — bir ders boyutundaki örnek için eklenen karmaşıklığa değmeyen ama Dijkstra'nın algoritmasında ya da binlerce öğeyi yöneten bir işletim sistemi zamanlayıcısında kesinlikle değen, klasik bir yer-zaman takası.
Sık yapılan hatalar
- Öğenin id'sini onun şu anki dizi indisiyle karıştırmak. id kalıcıdır; indis değildir. İndisleri (id yerine)
insert/extract/update_keyçağrıları arasında saklamak ya da karşılaştırmak, öbek yeniden karıştığı an sessizce yanlış öğeyi işaret eder. peekya daextracti öncesize > 0kontrolü yapmadan çağırmak. Tıpkı bölüm 5'teki düz öbek gibi, her iki işlem de kuyruğun boş olmadığını varsayar; uç senaryonun "underflow" mesajları, tam olarak çağıranın bu kontrolü yaptığını göstermek içindir, öbek işlemlerinin bunu sessizce hoş görmesi için değil.update_keyden sonra yanlış sift yönünü seçmek. Bir değeri değiştirdikten sonra, yeni değer ebeveyninden daha iyiyse yukarı, değilse aşağı sift yapmalısınız — yalnızca sift-down bir decrease-key'i düzeltemez, yalnızca sift-up bir increase-key'i düzeltemez.
Kendini sına: öncelik kuyruğu
Bir işletim sistemi zamanlayıcısı, "son tarihe kalan süre" ile anahtarlanan bir min-öncelik kuyruğu kullanıyor — en acil süreç (en yakın son tarih) sıradaki olmalı. Çalışan bir süreç, çok daha acil bir istek tarafından kesintiye uğratıldı. Bu isteğin önceliğini güncellemek bir decrease-key mi yoksa increase-key mi, ve hangi sift yönünü tetikler?
Cevap. Bir min-öncelik kuyruğunda "daha acil", daha küçük bir anahtar (daha yakın son tarih) demektir, o yüzden bu bir **decrease-key**dir, ve **sift-up**ı tetikler — istek köke doğru yüzmelidir, çünkü kök en küçük (en acil) anahtarı tutar.
7. Öbek varyasyonları: bir özelliği başka bir özellikle takas etmek¶
Düz ikili öbek tek tasarım değildir; aşağıdaki her varyasyon, düz ikili öbeğin bir özelliğini gevşetir ya da değiştirir, başka bir avantajla takas ederek.
7.1 D-ary öbek¶
Bir d-ary öbek, ikili öbekle aynı dizi tabanlı fikirdir, yalnızca her düğümün 2 yerine en fazla D çocuğu olabilir. Çocuk c (0-indeksli, 0 <= c < D), i. düğümün D*i + 1 + c indisindedir; i. düğümün ebeveyni (i - 1) / D indisindedir. D = 2, tam olarak sıradan ikili öbeği geri verir.
Takas doğrudandır: daha büyük bir D, ağacı daha kısa yapar (yükseklik yalnızca logD n, log₂ n yerine), o yüzden extractin sift-down'ı daha az seviyeye ihtiyaç duyar — ama artık her seviyede yalnız 2 yerine en fazla D çocukla karşılaştırma yapmalıdır, o yüzden her seviye daha pahalıya mal olur. Sift-up'ı yalnızca tek bir ebeveynle karşılaştıran insert ise, daha büyük bir D ile kesinlikle ucuzlaşır (O(logD n), daha küçük bir sabitle, seviye başına ekstra karşılaştırma olmadan) — bu tam olarak d-ary öbeklerin, ağ olayı zamanlayıcıları gibi ekleme ağırlıklı iş yüklerinde popüler olmasının nedenidir.
Oynatıcıda ayrıca D=4, max-öbek: 16 değerden 5 kez çıkarma (zor) ve uç durumlar D=3: sonuna kadar, 10 değerin tamamı çıkarılır, D=4, hepsi eşit: değer 6, on kez, D=3, tek değer, tek çıkarma, ve D=4, uç değerler seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi değerlerinizi yazın.
static int heap[MAX_CAP];
static int size;
static int D; /* every node has up to D children */
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* remove and return the root (the minimum for a min-heap, the maximum for a max-heap) */
int extract(void) {
int best = heap[0];
size--;
heap[0] = heap[size]; /* move the last element to the root */
int i = 0;
while (1) { /* sift-down */
int target = i, base = D * i + 1;
for (int c = 0; c < D; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target]))
target = child;
}
if (target == i) break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static int extract() {
int best = heap[0];
size--;
heap[0] = heap[size];
int i = 0;
while (true) {
int target = i, base = d * i + 1;
for (int c = 0; c < d; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target])) target = child;
}
if (target == i) break;
int tmp = heap[i]; heap[i] = heap[target]; heap[target] = tmp;
i = target;
}
return best;
}
Tam programlar (code/week-04/c/dary_heap_extract.c, code/week-04/java/DaryHeapExtract.java), D = 3 ve D = 4 ile çalışır, düz ikili öbeğin bölüm 5.4'teki aynı heapify_prepare hazırlık fikrini kullanarak.
Programın tamamı: dary_heap_extract.c / DaryHeapExtract.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* D-ary heap: the same array-backed idea as a binary heap, but every node
* has up to D children (child c of node i sits at D*i + 1 + c, parent at
* (i-1)/D). D = 3 or 4, chosen per scenario.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#define MAX_CAP 20
static int heap[MAX_CAP];
static int size;
static int D; /* every node has up to D children */
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* remove and return the root (the minimum for a min-heap, the maximum for a max-heap) */
int extract(void) {
int best = heap[0];
size--;
heap[0] = heap[size]; /* move the last element to the root */
int i = 0;
while (1) { /* sift-down */
int target = i, base = D * i + 1;
for (int c = 0; c < D; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target]))
target = child;
}
if (target == i) break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static void sift_down_at(int i) {
while (1) {
int target = i, base = D * i + 1;
for (int c = 0; c < D; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target])) target = child;
}
if (target == i) break;
int tmp = heap[i]; heap[i] = heap[target]; heap[target] = tmp;
i = target;
}
}
/* preparation only, not part of extract itself: turn a raw array into a valid D-ary heap */
static void heapify_prepare(const int values[], int n) {
size = n;
for (int i = 0; i < n; i++) heap[i] = values[i];
for (int i = (n - 2) / D; i >= 0; i--) sift_down_at(i);
}
static void print_heap(void) {
printf("heap:");
for (int i = 0; i < size; i++)
printf(" %d", heap[i]);
printf(" [D = %d, size = %d]\n", D, size);
}
static void run_scenario(const char *label, int d, bool is_max, const int raw[], int n, int extracts) {
printf("-- %s --\n", label);
D = d;
kind_is_max = is_max;
heapify_prepare(raw, n);
printf("starting heap: ");
print_heap();
for (int k = 0; k < extracts && size > 0; k++) {
int best = extract();
printf("extract() -> %d\n", best);
print_heap();
}
printf("\n");
}
int main(void) {
/* normal: D=3, min-heap, 3 extractions from 12 values */
int normal[] = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12, 20, 6};
run_scenario("normal: D=3, min-heap, 3 extractions from 12 values", 3, false, normal, 12, 3);
/* hard: D=4, max-heap, 5 extractions from 16 values */
int hard[] = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29, 3, 44};
run_scenario("hard: D=4, max-heap, 5 extractions from 16 values", 4, true, hard, 16, 5);
/* edge: D=3, drain fully, all 10 values extracted (min-heap) */
int drain[] = {31, 5, 17, 26, 9, 44, 13, 2, 38, 20};
run_scenario("edge: D=3, drain fully, all 10 values extracted (min-heap)", 3, false, drain, 10, 10);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* D-ary heap: the same array-backed idea as a binary heap, but every node
* has up to D children (child c of node i sits at D*i + 1 + c, parent at
* (i-1)/D). D = 3 or 4, chosen per scenario.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class DaryHeapExtract {
static final int MAX_CAP = 20;
static int[] heap = new int[MAX_CAP];
static int size;
static int d; // every node has up to D children
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// remove and return the root (the minimum for a min-heap, the maximum for a max-heap)
static int extract() {
int best = heap[0];
size--;
heap[0] = heap[size]; // move the last element to the root
int i = 0;
while (true) { // sift-down
int target = i, base = d * i + 1;
for (int c = 0; c < d; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target]))
target = child;
}
if (target == i) break;
int tmp = heap[i];
heap[i] = heap[target];
heap[target] = tmp;
i = target;
}
return best;
}
static void siftDownAt(int i) {
while (true) {
int target = i, base = d * i + 1;
for (int c = 0; c < d; c++) {
int child = base + c;
if (child < size && better(heap[child], heap[target])) target = child;
}
if (target == i) break;
int tmp = heap[i]; heap[i] = heap[target]; heap[target] = tmp;
i = target;
}
}
// preparation only, not part of extract itself: turn a raw array into a valid D-ary heap
static void heapifyPrepare(int[] values) {
size = values.length;
for (int i = 0; i < size; i++) heap[i] = values[i];
for (int i = (size - 2) / d; i >= 0; i--) siftDownAt(i);
}
static void printHeap() {
StringBuilder sb = new StringBuilder("heap:");
for (int i = 0; i < size; i++) sb.append(' ').append(heap[i]);
sb.append(" [D = ").append(d).append(", size = ").append(size).append(']');
System.out.println(sb);
}
static void runScenario(String label, int dValue, boolean isMax, int[] raw, int extracts) {
System.out.println("-- " + label + " --");
d = dValue;
kindIsMax = isMax;
heapifyPrepare(raw);
System.out.print("starting heap: ");
printHeap();
for (int k = 0; k < extracts && size > 0; k++) {
int best = extract();
System.out.println("extract() -> " + best);
printHeap();
}
System.out.println();
}
public static void main(String[] args) {
// normal: D=3, min-heap, 3 extractions from 12 values
int[] normal = {15, 7, 22, 3, 18, 9, 30, 1, 25, 12, 20, 6};
runScenario("normal: D=3, min-heap, 3 extractions from 12 values", 3, false, normal, 3);
// hard: D=4, max-heap, 5 extractions from 16 values
int[] hard = {40, 11, 27, 8, 33, 16, 45, 2, 19, 37, 24, 6, 50, 29, 3, 44};
runScenario("hard: D=4, max-heap, 5 extractions from 16 values", 4, true, hard, 5);
// edge: D=3, drain fully, all 10 values extracted (min-heap)
int[] drain = {31, 5, 17, 26, 9, 44, 13, 2, 38, 20};
runScenario("edge: D=3, drain fully, all 10 values extracted (min-heap)", 3, false, drain, 10);
}
}
Deneyin
Beklenen çıktı (normal ve uç senaryolar; zor senaryo D=4 ile aynı örüntüyü izler):
-- normal: D=3, min-heap, 3 extractions from 12 values --
starting heap: heap: 1 7 12 3 18 9 30 22 25 15 20 6 [D = 3, size = 12]
extract() -> 1
heap: 3 7 12 6 18 9 30 22 25 15 20 [D = 3, size = 11]
extract() -> 3
heap: 6 7 12 20 18 9 30 22 25 15 [D = 3, size = 10]
extract() -> 6
heap: 7 9 12 20 18 15 30 22 25 [D = 3, size = 9]
-- hard: D=4, max-heap, 5 extractions from 16 values --
starting heap: heap: 50 45 40 44 33 16 11 2 19 37 24 6 27 29 3 8 [D = 4, size = 16]
extract() -> 50
heap: 45 19 40 44 33 16 11 2 8 37 24 6 27 29 3 [D = 4, size = 15]
extract() -> 45
heap: 44 19 40 29 33 16 11 2 8 37 24 6 27 3 [D = 4, size = 14]
extract() -> 44
heap: 40 19 37 29 33 16 11 2 8 3 24 6 27 [D = 4, size = 13]
extract() -> 40
heap: 37 19 27 29 33 16 11 2 8 3 24 6 [D = 4, size = 12]
extract() -> 37
heap: 33 19 27 29 6 16 11 2 8 3 24 [D = 4, size = 11]
-- edge: D=3, drain fully, all 10 values extracted (min-heap) --
starting heap: heap: 2 5 17 26 9 44 13 31 38 20 [D = 3, size = 10]
extract() -> 2
heap: 5 9 17 26 20 44 13 31 38 [D = 3, size = 9]
extract() -> 5
heap: 9 13 17 26 20 44 38 31 [D = 3, size = 8]
extract() -> 9
heap: 13 20 17 26 31 44 38 [D = 3, size = 7]
extract() -> 13
heap: 17 20 38 26 31 44 [D = 3, size = 6]
extract() -> 17
heap: 20 31 38 26 44 [D = 3, size = 5]
extract() -> 20
heap: 26 31 38 44 [D = 3, size = 4]
extract() -> 26
heap: 31 44 38 [D = 3, size = 3]
extract() -> 31
heap: 38 44 [D = 3, size = 2]
extract() -> 38
heap: 44 [D = 3, size = 1]
extract() -> 44
heap: [D = 3, size = 0]
Karmaşıklık. extract, O(D · logD n)'dir: logD n seviye, seviye başına en fazla D karşılaştırma. insertin sift-up'ı O(logD n)'dir, D'den bağımsız olarak seviye başına yalnızca bir karşılaştırma.
Sık yapılan hatalar
- İkili öbeğin
2*i+1/2*i+2formüllerini değiştirmeden yeniden kullanmak. BunlarD*i + 1 + cnin D = 2 özel durumudur; farklı bir D'yi çocuk-indis aritmetiğini güncellemeden eklemek, sessizce yanlış dizi hücrelerine erişir. - Daha büyük bir D'nin yalnızca eklemeye yardımcı olup çıkarmaya zarar verebileceğini unutmak. D'yi yalnızca "ağacı daha kısa yapmak" için, seviye başına daha fazla çocukla karşılaştırma maliyetini saymadan seçmek, sık çıkarma yapan bir iş yükü için
extracti toplamda yavaşlatabilir.
7.2 Binom öbeği (binomial heap)¶
Bir binom öbeği — Jean Vuillemin tarafından 1978'de tanıtıldı — "tek dizide her zaman tek bir tam ağaç" biçimini tamamen bırakır, karşılığında hızlı bir union (birleştirme) kazanır: iki bütün öbeği tek bir öbekte birleştirmek. Bu bir orman**dır (forest), **binom ağaçlarından oluşan bir koleksiyon; k. dereceden bir binom ağacının tam olarak 2k düğümü vardır ve iki tane (k−1). dereceden ağaç alıp birini diğerinin kökünün en soldaki çocuğu yaparak kurulur — buna link denir. n elemanlı bir binom öbeği, dereceleri tam olarak n'nin ikilik tabandaki 1 bitleri olan bir binom ağaçları kümesine benzersiz biçimde ayrışır — örneğin 13 = 0b1101, 0, 2 ve 3 derecelerine ayrışır (1, 4 ve 8 boyutlu ağaçlar, toplamda 13).
Union, iki kök listesini tam olarak elde ile ikilik toplama gibi birleştirir: dereceleri düşükten yükseğe gezerek, yalnızca bir öbeğin bu derecede bir ağacı varsa doğrudan sonuca geçer; her ikisinde de varsa, (k+1). dereceye "elde" olan bir ağaca **link**lenirler — tam olarak iki ikilik hanenin toplanmasının bir elde biti üretebilmesi gibi.
Oynatıcıda ayrıca max: A ve B aynı sıralarda (0/½) -- her sırada elde oluşur (zor) ve uç durumlar A boş, B ile birleştirme (11 eleman), A (8, sıra 3) ∪ B (8, sıra 3): tek büyük elde zinciri, hepsi eşit: iki 6 elemanlı öbek, değer 7, uç değerler: 5 + 6 eleman, ve tek eleman ∪ boş öbek seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi iki öbeğinizi yazın.
/* link: the worse root becomes a new leftmost child of the better root */
Node *link(Node *t1, Node *t2) {
Node *winner = better(t2->key, t1->key) ? t2 : t1;
Node *loser = (winner == t1) ? t2 : t1;
loser->sibling = winner->child;
winner->child = loser;
winner->order++;
return winner;
}
/* union: merge two root lists (indexed by order) like binary addition; a
* same-order pair links into a "carry" tree that is picked up one order
* higher, exactly like a carry bit */
void union_heaps(Node *a[], Node *b[], Node *result[]) {
Node *carry = NULL;
for (int order = 0; order < MAX_ORDER; order++) {
Node *group[3];
int g = 0;
if (a[order]) group[g++] = a[order];
if (b[order]) group[g++] = b[order];
if (carry) group[g++] = carry;
carry = NULL;
if (g == 0) result[order] = NULL;
else if (g == 1) result[order] = group[0];
else if (g == 2) { result[order] = NULL; carry = link(group[0], group[1]); }
else { result[order] = group[0]; carry = link(group[1], group[2]); }
}
}
static Node link(Node t1, Node t2) {
Node winner = better(t2.key, t1.key) ? t2 : t1;
Node loser = (winner == t1) ? t2 : t1;
loser.sibling = winner.child;
winner.child = loser;
winner.order++;
return winner;
}
static void unionHeaps(Node[] a, Node[] b, Node[] result) {
Node carry = null;
for (int order = 0; order < MAX_ORDER; order++) {
Node[] group = new Node[3];
int g = 0;
if (a[order] != null) group[g++] = a[order];
if (b[order] != null) group[g++] = b[order];
if (carry != null) group[g++] = carry;
carry = null;
if (g == 0) result[order] = null;
else if (g == 1) result[order] = group[0];
else if (g == 2) { result[order] = null; carry = link(group[0], group[1]); }
else { result[order] = group[0]; carry = link(group[1], group[2]); }
}
}
Burada bir kök listesi, derece ile indekslenen düz bir dizi olarak gösterilir (null = o derecede ağaç yok) — "elde ile ikilik toplama"nın doğrudan resmi — bağlı bir ağaç listesi yerine; insert(x), yalnızca xi tutan tek bir 0. derece ağaçla yapılan bir uniondur. Tam programlar (code/week-04/c/binomial_heap_union.c, code/week-04/java/BinomialHeapUnion.java), iki öbeği bu şekilde kurar (her değer için bir insert, yani bir union) ve sonra ikisini birleştirir.
Programın tamamı: binomial_heap_union.c / BinomialHeapUnion.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binomial heap union: merge two root lists like binary addition. A
* binomial heap decomposes uniquely into trees whose sizes are the set
* bits of its element count (order k has 2^k nodes). A root list is
* represented here as an array indexed by order (NULL = absent), the
* direct picture of "binary addition with a carry".
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#define MAX_ORDER 6
typedef struct Node {
int key;
int order;
struct Node *child;
struct Node *sibling;
} Node;
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
static Node *new_leaf(int key) {
Node *n = malloc(sizeof(Node));
n->key = key;
n->order = 0;
n->child = NULL;
n->sibling = NULL;
return n;
}
/* link: the worse root becomes a new leftmost child of the better root */
Node *link(Node *t1, Node *t2) {
Node *winner = better(t2->key, t1->key) ? t2 : t1;
Node *loser = (winner == t1) ? t2 : t1;
loser->sibling = winner->child;
winner->child = loser;
winner->order++;
return winner;
}
/* union: merge two root lists (indexed by order) like binary addition; a
* same-order pair links into a "carry" tree that is picked up one order
* higher, exactly like a carry bit */
void union_heaps(Node *a[], Node *b[], Node *result[]) {
Node *carry = NULL;
for (int order = 0; order < MAX_ORDER; order++) {
Node *group[3];
int g = 0;
if (a[order]) group[g++] = a[order];
if (b[order]) group[g++] = b[order];
if (carry) group[g++] = carry;
carry = NULL;
if (g == 0) {
result[order] = NULL;
} else if (g == 1) {
result[order] = group[0];
} else if (g == 2) {
result[order] = NULL;
carry = link(group[0], group[1]);
} else {
result[order] = group[0];
carry = link(group[1], group[2]);
}
}
}
/* insert(x) is exactly union with a single order-0 tree -- the operation
* this whole file is really about */
static void insert(Node *trees[], int value) {
Node *singleton[MAX_ORDER] = {0};
singleton[0] = new_leaf(value);
Node *result[MAX_ORDER];
union_heaps(trees, singleton, result);
for (int k = 0; k < MAX_ORDER; k++) trees[k] = result[k];
}
static void build_from_values(Node *trees[], const int values[], int n) {
for (int k = 0; k < MAX_ORDER; k++) trees[k] = NULL;
for (int i = 0; i < n; i++) insert(trees, values[i]);
}
static void print_tree(Node *node, int depth) {
for (int i = 0; i < depth; i++) printf(" ");
printf("%d\n", node->key);
for (Node *c = node->child; c != NULL; c = c->sibling)
print_tree(c, depth + 1);
}
static void print_forest(const char *label, Node *trees[]) {
printf("%s -- orders present:", label);
for (int k = 0; k < MAX_ORDER; k++)
if (trees[k]) printf(" %d", k);
printf("\n");
for (int k = 0; k < MAX_ORDER; k++) {
if (trees[k]) {
printf(" order %d (root %d):\n", k, trees[k]->key);
print_tree(trees[k], 2);
}
}
}
static void walk_count_best(Node *node, int *count, int *best, bool *have_best) {
if (node == NULL) return;
(*count)++;
if (!*have_best || better(node->key, *best)) { *best = node->key; *have_best = true; }
walk_count_best(node->child, count, best, have_best);
walk_count_best(node->sibling, count, best, have_best);
}
static void summarize(Node *trees[]) {
int count = 0, best = 0;
bool have_best = false;
for (int k = 0; k < MAX_ORDER; k++)
walk_count_best(trees[k], &count, &best, &have_best);
printf("total elements = %d, best value = %d\n", count, have_best ? best : 0);
}
static void free_forest(Node *node) {
if (node == NULL) return;
free_forest(node->child);
free_forest(node->sibling);
free(node);
}
static void run_scenario(const char *label, bool is_max,
const int a_values[], int na, const int b_values[], int nb) {
printf("-- %s --\n", label);
kind_is_max = is_max;
Node *A[MAX_ORDER], *B[MAX_ORDER], *result[MAX_ORDER];
build_from_values(A, a_values, na);
build_from_values(B, b_values, nb);
print_forest("A", A);
print_forest("B", B);
union_heaps(A, B, result);
print_forest("union(A, B)", result);
summarize(result);
printf("\n");
for (int k = 0; k < MAX_ORDER; k++) free_forest(result[k]);
}
int main(void) {
/* normal: min, A (7 elements, orders 0/1/2) union B (5 elements, orders 0/2) */
int a_normal[] = {5, 3, 8, 1, 9, 2, 4};
int b_normal[] = {12, 15, 11, 20, 7};
run_scenario("normal: min, A (7) union B (5) -- overlapping orders", false, a_normal, 7, b_normal, 5);
/* hard: max, A and B share the same orders (0/1/2) -- a carry forms at every order */
int a_hard[] = {10, 40, 25, 60, 15, 55, 30};
int b_hard[] = {70, 20, 90, 35, 80, 45, 65};
run_scenario("hard: max, A and B share orders 0/1/2 -- carry at every order", true, a_hard, 7, b_hard, 7);
/* edge: A is empty, union with B (11 elements) */
int b_edge[] = {6, 19, 3, 27, 11, 8, 35, 14, 22, 9, 41};
run_scenario("edge: A is empty, union with B (11 elements)", false, NULL, 0, b_edge, 11);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Binomial heap union: merge two root lists like binary addition. A
* binomial heap decomposes uniquely into trees whose sizes are the set
* bits of its element count (order k has 2^k nodes). A root list is
* represented here as an array indexed by order (null = absent), the
* direct picture of "binary addition with a carry".
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class BinomialHeapUnion {
static final int MAX_ORDER = 6;
static class Node {
int key;
int order;
Node child, sibling;
Node(int key) { this.key = key; }
}
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// link: the worse root becomes a new leftmost child of the better root
static Node link(Node t1, Node t2) {
Node winner = better(t2.key, t1.key) ? t2 : t1;
Node loser = (winner == t1) ? t2 : t1;
loser.sibling = winner.child;
winner.child = loser;
winner.order++;
return winner;
}
// union: merge two root lists (indexed by order) like binary addition; a
// same-order pair links into a "carry" tree that is picked up one order
// higher, exactly like a carry bit
static void unionHeaps(Node[] a, Node[] b, Node[] result) {
Node carry = null;
for (int order = 0; order < MAX_ORDER; order++) {
Node[] group = new Node[3];
int g = 0;
if (a[order] != null) group[g++] = a[order];
if (b[order] != null) group[g++] = b[order];
if (carry != null) group[g++] = carry;
carry = null;
if (g == 0) {
result[order] = null;
} else if (g == 1) {
result[order] = group[0];
} else if (g == 2) {
result[order] = null;
carry = link(group[0], group[1]);
} else {
result[order] = group[0];
carry = link(group[1], group[2]);
}
}
}
// insert(x) is exactly union with a single order-0 tree -- the operation
// this whole file is really about
static void insert(Node[] trees, int value) {
Node[] singleton = new Node[MAX_ORDER];
singleton[0] = new Node(value);
Node[] result = new Node[MAX_ORDER];
unionHeaps(trees, singleton, result);
System.arraycopy(result, 0, trees, 0, MAX_ORDER);
}
static Node[] buildFromValues(int[] values) {
Node[] trees = new Node[MAX_ORDER];
for (int v : values) insert(trees, v);
return trees;
}
static void printTree(Node node, int depth, StringBuilder sb) {
for (int i = 0; i < depth; i++) sb.append(" ");
sb.append(node.key).append('\n');
for (Node c = node.child; c != null; c = c.sibling)
printTree(c, depth + 1, sb);
}
static void printForest(String label, Node[] trees) {
StringBuilder sb = new StringBuilder(label + " -- orders present:");
for (int k = 0; k < MAX_ORDER; k++)
if (trees[k] != null) sb.append(' ').append(k);
sb.append('\n');
for (int k = 0; k < MAX_ORDER; k++) {
if (trees[k] != null) {
sb.append(" order ").append(k).append(" (root ").append(trees[k].key).append("):\n");
printTree(trees[k], 2, sb);
}
}
System.out.print(sb);
}
static class Counter { int count; int best; boolean haveBest; }
static void walkCountBest(Node node, Counter c) {
if (node == null) return;
c.count++;
if (!c.haveBest || better(node.key, c.best)) { c.best = node.key; c.haveBest = true; }
walkCountBest(node.child, c);
walkCountBest(node.sibling, c);
}
static void summarize(Node[] trees) {
Counter c = new Counter();
for (int k = 0; k < MAX_ORDER; k++) walkCountBest(trees[k], c);
System.out.println("total elements = " + c.count + ", best value = " + (c.haveBest ? c.best : 0));
}
static void runScenario(String label, boolean isMax, int[] aValues, int[] bValues) {
System.out.println("-- " + label + " --");
kindIsMax = isMax;
Node[] a = buildFromValues(aValues);
Node[] b = buildFromValues(bValues);
printForest("A", a);
printForest("B", b);
Node[] result = new Node[MAX_ORDER];
unionHeaps(a, b, result);
printForest("union(A, B)", result);
summarize(result);
System.out.println();
}
public static void main(String[] args) {
// normal: min, A (7 elements, orders 0/1/2) union B (5 elements, orders 0/2)
int[] aNormal = {5, 3, 8, 1, 9, 2, 4};
int[] bNormal = {12, 15, 11, 20, 7};
runScenario("normal: min, A (7) union B (5) -- overlapping orders", false, aNormal, bNormal);
// hard: max, A and B share the same orders (0/1/2) -- a carry forms at every order
int[] aHard = {10, 40, 25, 60, 15, 55, 30};
int[] bHard = {70, 20, 90, 35, 80, 45, 65};
runScenario("hard: max, A and B share orders 0/1/2 -- carry at every order", true, aHard, bHard);
// edge: A is empty, union with B (11 elements)
int[] bEdge = {6, 19, 3, 27, 11, 8, 35, 14, 22, 9, 41};
runScenario("edge: A is empty, union with B (11 elements)", false, new int[0], bEdge);
}
}
Deneyin
Beklenen çıktı (normal senaryo):
-- normal: min, A (7) union B (5) -- overlapping orders --
A -- orders present: 0 1 2
order 0 (root 4):
4
order 1 (root 2):
2
9
order 2 (root 1):
1
3
5
8
B -- orders present: 0 2
order 0 (root 7):
7
order 2 (root 11):
11
12
15
20
union(A, B) -- orders present: 2 3
order 2 (root 1):
1
3
5
8
order 3 (root 2):
2
11
12
15
20
4
7
9
total elements = 12, best value = 1
Aritmetiği takip edin: A'nın 7 elemanı var (dereceler 0, 1, 2 — çünkü 7 = 0b111), B'nin 5 elemanı var (dereceler 0, 2 — çünkü 5 = 0b101). 0. derecede, hem A hem B'nin bir ağacı var: 1. dereceye bir "elde" olarak link**leniyorlar. 1. derecede, A'nın zaten bir ağacı vardı, ve 0. dereceden gelen elde de geliyor: yine link'leniyorlar, 2. dereceye bir elde üretiyorlar. 2. derecede, A, B, **ve gelen elde, hepsi aynı anda bir ağaca sahip — üç ağaç bir anda buluşuyor (yukarıdaki "g == 3" durumu): biri doğrudan geçiyor, diğer ikisi 3. dereceye bir elde olarak link'leniyor. Sonucun dereceleri {2, 3}, toplamda 12 = 7 + 5 eleman tutuyor — ikilik tabanda tam olarak 0b1100, aritmetikle eşleşiyor.
Karmaşıklık. link O(1)'dir — yalnızca bir avuç işaretçiyi yeniden atar. union, en fazla O(log n) dereceyi ziyaret eder (n elemanlı bir binom öbeğinin en fazla ⌊log₂ n⌋ + 1 ağacı vardır), o yüzden O(log n) maliyetlidir — ve insert bir union olarak tanımlandığından, o da O(log n)'dir (düz bir ikili öbeğin insertinin de O(log n) olması ama tamamen farklı bir nedenle — sift-up, link'leme değil — olmasıyla tezat oluşturur).
Sık yapılan hatalar
- Elde'nin kendisinin başka iki ağaçla birleşebileceğini unutmak. Belirli bir derecede, aynı anda en fazla üç ağaç buluşabilir — biri A'dan, biri B'den, biri önceki dereceden taşınan bir elde — yalnızca iki değil. Yalnızca iki-ağaç durumunu ele almak, yukarıdaki "zor" senaryonun tam olarak sınamak için kurulduğu durumu kaçırır.
insertiunionu yeniden kullanmak yerine sıfırdan türetmek. Bir binom öbeğinininserti, ezberlenecek ayrı bir algoritma değildir — tam olarak, ikinci argüman olarak tek bir 0. derece ağaç verilerek çağrılanunion_heapsin kendisidir. Bu bağlantıyı kaçırmak, kolayca senkronizasyonu bozulan, tekrarlanan koda yol açar.
7.3 Solcu öbek (leftist heap)¶
Bir solcu öbek — C. A. Crane tarafından 1972'de tanıtıldı — düz, işaretçi tabanlı bir ikili ağaçtır (dizi yok, ve genellikle tam bir ağaç da değildir) ve tamamen tek bir işlem etrafında kuruludur: merge (birleştirme); insert ve extractin ikisi de bundan özel durumlar olarak çıkar (insert(x), tek bir yeni düğümle yapılan bir mergedir; extract, kökü sildikten sonra kökün iki çocuğunun mergeidir).
Her düğüm kendi null path length**ini (npl) izler: en yakın eksik çocuğuna olan uzaklık (bir NULL çocuğun, kural gereği, npl'si −1'dir; her iki çocuğu da NULL olan bir yaprağın dolayısıyla npl'si 0'dır). **Solcu özellik (leftist property), her düğümde, sol çocuğun npl'sinin sağ çocuğunkinden asla küçük olmamasını gerektirir — ağaç bilerek sola yaslanır, ve bunun doğrudan sonucu olarak sağ omurga (right spine, yalnızca sağ çocukları takip eden yol), ağacın tamamı ne kadar vahşice dengesiz olursa olsun, eksik bir çocuğa giden en kısa yoldur, uzunluğu O(log n).
merge, tam olarak bunu kullanır: her iki ağacın (her zaman kısa olan) sağ omurgalarına iner, onları karşılaştırarak birleştirir (daha iyi kök her zaman kazanır ve diğer ağacı kendi sağ tarafına emer), ve geri yukarı çıkarken, solcu özelliği bozulmadan tutmak için gerektiğinde çocukları yer değiştirir.
Oynatıcıda ayrıca max: A artan sırada 8, B azalan sırada 7 (uzun sağ omurga) (zor) ve uç durumlar A boş, B ile birleştirme (11 eleman), hepsi eşit: değer 4, toplam 11 eleman, uç değerler: 5 + 6 eleman, ve bir elemanlı iki öbeğin birleşimi seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi iki öbeğinizi yazın.
/* null path length: NULL has npl -1 */
int npl(Node *t) { return t ? t->npl : -1; }
/* merge: the better root wins, its right subtree absorbs the other heap;
* then the leftist property is restored on the way back up */
Node *merge(Node *t1, Node *t2) {
if (t1 == NULL) return t2;
if (t2 == NULL) return t1;
if (!better(t1->key, t2->key)) {
Node *tmp = t1; t1 = t2; t2 = tmp; /* t1 is now the better root */
}
t1->right = merge(t1->right, t2);
if (npl(t1->left) < npl(t1->right)) {
Node *tmp = t1->left; t1->left = t1->right; t1->right = tmp;
}
t1->npl = npl(t1->right) + 1;
return t1;
}
static int npl(Node t) { return t != null ? t.npl : -1; }
static Node merge(Node t1, Node t2) {
if (t1 == null) return t2;
if (t2 == null) return t1;
if (!better(t1.key, t2.key)) {
Node tmp = t1; t1 = t2; t2 = tmp;
}
t1.right = merge(t1.right, t2);
if (npl(t1.left) < npl(t1.right)) {
Node tmp = t1.left; t1.left = t1.right; t1.right = tmp;
}
t1.npl = npl(t1.right) + 1;
return t1;
}
Bu özyinelemeli biçim, animasyonun adım adım anlattığı — iki sağ omurgayı tek geçişte birleştirip sonra geri yukarı çıkarak npl'leri düzelten — iki-aşamalı sürüme eşdeğerdir (ve ondan daha derli topludur). Tam programlar (code/week-04/c/leftist_heap_merge.c, code/week-04/java/LeftistHeapMerge.java), iki öbeği tekrar tekrar tek düğüm birleştirerek kurar, onları birleştirir, ve sonucun hem öbek-sırası hem de solcu özelliğini hâlâ sağladığını kontrol eder.
Programın tamamı: leftist_heap_merge.c / LeftistHeapMerge.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Leftist heap merge, the operation everything else (insert, extract) is
* built from. The recursive form used here always keeps the shorter side
* (by null path length, npl) on the right -- the leftist property.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
typedef struct Node {
int key;
int npl; /* null path length: distance to the nearest missing child */
struct Node *left, *right;
} Node;
static bool kind_is_max;
static bool better(int a, int b) {
return kind_is_max ? (a > b) : (a < b);
}
/* null path length: NULL has npl -1 */
int npl(Node *t) { return t ? t->npl : -1; }
/* merge: the better root wins, its right subtree absorbs the other heap;
* then the leftist property is restored on the way back up */
Node *merge(Node *t1, Node *t2) {
if (t1 == NULL) return t2;
if (t2 == NULL) return t1;
if (!better(t1->key, t2->key)) {
Node *tmp = t1; t1 = t2; t2 = tmp; /* t1 is now the better root */
}
t1->right = merge(t1->right, t2);
if (npl(t1->left) < npl(t1->right)) {
Node *tmp = t1->left; t1->left = t1->right; t1->right = tmp;
}
t1->npl = npl(t1->right) + 1;
return t1;
}
static Node *new_leaf(int key) {
Node *n = malloc(sizeof(Node));
n->key = key;
n->npl = 0;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *build_from_values(const int values[], int n) {
Node *h = NULL;
for (int i = 0; i < n; i++)
h = merge(h, new_leaf(values[i]));
return h;
}
static void print_tree(Node *node, int depth) {
if (node == NULL) return;
for (int i = 0; i < depth; i++) printf(" ");
printf("%d (npl=%d)\n", node->key, node->npl);
print_tree(node->left, depth + 1);
print_tree(node->right, depth + 1);
}
static void count_and_best(Node *node, int *count, int *best, bool *have_best) {
if (node == NULL) return;
(*count)++;
if (!*have_best || better(node->key, *best)) { *best = node->key; *have_best = true; }
count_and_best(node->left, count, best, have_best);
count_and_best(node->right, count, best, have_best);
}
/* checks both the heap-order property (no child beats its parent) and the
* leftist property (the right side's npl is never longer than the left's) */
static bool is_leftist(Node *node) {
if (node == NULL) return true;
if (node->left && better(node->left->key, node->key)) return false;
if (node->right && better(node->right->key, node->key)) return false;
if (npl(node->left) < npl(node->right)) return false;
return is_leftist(node->left) && is_leftist(node->right);
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, bool is_max, const int a_values[], int na,
const int b_values[], int nb) {
printf("-- %s --\n", label);
kind_is_max = is_max;
Node *a = build_from_values(a_values, na);
Node *b = build_from_values(b_values, nb);
printf("heap A (%d elements):\n", na);
print_tree(a, 1);
printf("heap B (%d elements):\n", nb);
print_tree(b, 1);
Node *result = merge(a, b);
printf("merge(A, B):\n");
print_tree(result, 1);
int count = 0, best = 0;
bool have_best = false;
count_and_best(result, &count, &best, &have_best);
printf("total elements = %d, best value = %d, leftist property holds = %s\n\n",
count, have_best ? best : 0, is_leftist(result) ? "true" : "false");
free_tree(result);
}
int main(void) {
/* normal: min, A (5 elements) merges with B (6 elements) */
int a_normal[] = {9, 5, 12, 3, 15};
int b_normal[] = {7, 20, 2, 11, 18, 6};
run_scenario("normal: min, A (5) merges with B (6)", false, a_normal, 5, b_normal, 6);
/* hard: max, A ascending 8, B descending 7 -- a long right spine */
int a_hard[] = {1, 2, 3, 4, 5, 6, 7, 8};
int b_hard[] = {30, 25, 20, 15, 10, 5, 1};
run_scenario("hard: max, A ascending 8, B descending 7", true, a_hard, 8, b_hard, 7);
/* edge: A is empty, merge with B (11 elements) */
int b_edge[] = {6, 19, 3, 27, 11, 8, 35, 14, 22, 9, 41};
run_scenario("edge: A is empty, merge with B (11 elements)", false, NULL, 0, b_edge, 11);
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Leftist heap merge, the operation everything else (insert, extract) is
* built from. The recursive form used here always keeps the shorter side
* (by null path length, npl) on the right -- the leftist property.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class LeftistHeapMerge {
static class Node {
int key;
int npl; // null path length: distance to the nearest missing child
Node left, right;
Node(int key) { this.key = key; }
}
static boolean kindIsMax;
static boolean better(int a, int b) {
return kindIsMax ? (a > b) : (a < b);
}
// null path length: null has npl -1
static int npl(Node t) { return t != null ? t.npl : -1; }
// merge: the better root wins, its right subtree absorbs the other heap;
// then the leftist property is restored on the way back up
static Node merge(Node t1, Node t2) {
if (t1 == null) return t2;
if (t2 == null) return t1;
if (!better(t1.key, t2.key)) {
Node tmp = t1; t1 = t2; t2 = tmp; // t1 is now the better root
}
t1.right = merge(t1.right, t2);
if (npl(t1.left) < npl(t1.right)) {
Node tmp = t1.left; t1.left = t1.right; t1.right = tmp;
}
t1.npl = npl(t1.right) + 1;
return t1;
}
static Node buildFromValues(int[] values) {
Node h = null;
for (int v : values) h = merge(h, new Node(v));
return h;
}
static void printTree(Node node, int depth, StringBuilder sb) {
if (node == null) return;
for (int i = 0; i < depth; i++) sb.append(" ");
sb.append(node.key).append(" (npl=").append(node.npl).append(")\n");
printTree(node.left, depth + 1, sb);
printTree(node.right, depth + 1, sb);
}
static class Counter { int count; int best; boolean haveBest; }
static void countAndBest(Node node, Counter c) {
if (node == null) return;
c.count++;
if (!c.haveBest || better(node.key, c.best)) { c.best = node.key; c.haveBest = true; }
countAndBest(node.left, c);
countAndBest(node.right, c);
}
// checks both the heap-order property (no child beats its parent) and the
// leftist property (the right side's npl is never longer than the left's)
static boolean isLeftist(Node node) {
if (node == null) return true;
if (node.left != null && better(node.left.key, node.key)) return false;
if (node.right != null && better(node.right.key, node.key)) return false;
if (npl(node.left) < npl(node.right)) return false;
return isLeftist(node.left) && isLeftist(node.right);
}
static void runScenario(String label, boolean isMax, int[] aValues, int[] bValues) {
System.out.println("-- " + label + " --");
kindIsMax = isMax;
Node a = buildFromValues(aValues);
Node b = buildFromValues(bValues);
StringBuilder sb = new StringBuilder();
sb.append("heap A (").append(aValues.length).append(" elements):\n");
printTree(a, 1, sb);
sb.append("heap B (").append(bValues.length).append(" elements):\n");
printTree(b, 1, sb);
Node result = merge(a, b);
sb.append("merge(A, B):\n");
printTree(result, 1, sb);
System.out.print(sb);
Counter c = new Counter();
countAndBest(result, c);
System.out.println("total elements = " + c.count + ", best value = " + (c.haveBest ? c.best : 0) +
", leftist property holds = " + isLeftist(result));
System.out.println();
}
public static void main(String[] args) {
// normal: min, A (5 elements) merges with B (6 elements)
int[] aNormal = {9, 5, 12, 3, 15};
int[] bNormal = {7, 20, 2, 11, 18, 6};
runScenario("normal: min, A (5) merges with B (6)", false, aNormal, bNormal);
// hard: max, A ascending 8, B descending 7 -- a long right spine
int[] aHard = {1, 2, 3, 4, 5, 6, 7, 8};
int[] bHard = {30, 25, 20, 15, 10, 5, 1};
runScenario("hard: max, A ascending 8, B descending 7", true, aHard, bHard);
// edge: A is empty, merge with B (11 elements)
int[] bEdge = {6, 19, 3, 27, 11, 8, 35, 14, 22, 9, 41};
runScenario("edge: A is empty, merge with B (11 elements)", false, new int[0], bEdge);
}
}
Deneyin
Beklenen çıktı (normal senaryo):
-- normal: min, A (5) merges with B (6) --
heap A (5 elements):
3 (npl=1)
5 (npl=1)
9 (npl=0)
12 (npl=0)
15 (npl=0)
heap B (6 elements):
2 (npl=1)
7 (npl=0)
20 (npl=0)
6 (npl=0)
11 (npl=0)
18 (npl=0)
merge(A, B):
2 (npl=1)
3 (npl=2)
5 (npl=1)
9 (npl=0)
12 (npl=0)
6 (npl=1)
11 (npl=0)
18 (npl=0)
15 (npl=0)
7 (npl=0)
20 (npl=0)
total elements = 11, best value = 2, leftist property holds = true
Birleşmiş ağacın kökünün 2 olduğuna dikkat edin — A'nın kökü (3) ile B'nin kökünün (2) küçüğü, tam olarak mergein garanti ettiği gibi. Ayrıca bu ilk karşılaştırmanın kaybedeni olan 3ün önce 2nin sağ altağacının bir parçası haline geldiğine dikkat edin — t1->right = merge(t1->right, t2) özyinelemeli sonucu her zaman sağa ekler — ve yalnızca gerekirse, sonrasında sola geçirilir, solcu özelliği (npl(sol) >= npl(sağ)) korunsun diye.
Karmaşıklık. merge, O(log n) maliyetlidir, yalnızca iki ağacın sağ omurga uzunluklarıyla sınırlıdır (her biri solcu özellik sayesinde O(log n)), ağacın geri kalanı ne kadar dengesiz olursa olsun. insert ve extract ikisi de merge cinsinden tanımlandığından, aynı O(log n) sınırını miras alırlar.
Sık yapılan hatalar
- npl'yi yükseklikle karıştırmak. İlişkilidirler ama aynı değildirler: npl en yakın eksik çocuğa olan uzaklığı ölçer, yükseklik ise en uzak yaprağa olan uzaklığı ölçer. Bir tarafı kısa, diğer tarafı uzun olsa bile bir düğümün büyük bir yüksekliği ama küçük bir npl'si olabilir.
- Solcu özellik ihlal edildiğinde çocukları yer değiştirmeyi unutmak. Özyinelemeli
mergeçağrısı döndükten sonra,npl(t1->left) < npl(t1->right)kontrolü ve sonuçtaki yer değiştirme isteğe bağlı kozmetik adımlar değildir — bunları atlarsanız, ağaç solcu olmaktan çıkar, bu da tüm yapıyı değerli kılan O(log n) kısa-sağ-omurga garantisini sessizce geçersiz kılar.
Kendini sına: öbek varyasyonları
Tek tek eleman eklemekten çok daha sık olarak, iki büyük öbeği mümkün olduğunca hızlı birleştirebilen bir öbeğe ihtiyacınız var. Bu bölümün üç varyasyonundan hangisi en uygundur, ve neden?
Cevap. Solcu öbek (ya da benzer şekilde, binom öbeği) — her ikisi de özellikle merge/unionun yalnızca O(log n) maliyetli olması için kurulmuştur; bunun aksine, düz dizi tabanlı bir ikili öbeğin (ya da bir d-ary öbeğin), bir öbeğin her elemanını diğerine yeniden eklemekten kısa yoldan iki bütün öbeği birleştirmenin hızlı bir yolu yoktur.
8. Huffman kodlaması¶
8.1 Başlangıç sorusu¶
Düz ASCII, her karakter için tam olarak 8 bit harcar — bu karakter İngilizce metinde son derece yaygın olan E harfi de olsa, nadir görülen Z de olsa. Bir metin saklanacak ya da iletilecekse, bu israftır: ya yaygın karakterler kısa, nadir karakterler uzun kodlar alsaydı — tıpkı Mors alfabesinin Eye tek bir nokta verirken uzun dizileri nadir harflere sakladığı gibi? Sorun şu ki, tek bir bit akışında ayraç olmadan karıştırılan farklı uzunluktaki kodlar, kolayca belirsiz hale gelebilir — çok özel bir özelliğe sahip olmadıkları sürece. Huffman kodlaması, 1952'de icat edildi, tam olarak böyle bir kod kurar, ve bunu yalnızca ağaçlardan oluşan bir min-öbekle yapar — bu bölüm, bu haftanın geri kalanının kurduğu her şeyin karşılığıdır.
8.2 Kısa bir tarihçe¶
David A. Huffman, bu algoritmayı 1952'de, MIT'de Robert Fano'nun verdiği bir lisansüstü ders için bir dönem ödevi olarak geliştirdi — Fano, Claude Shannon ile birlikte, zaten benzer ama optimal-olmayan bir kodlama şeması geliştirmişti. Huffman'ın hocası sınıfa bir seçenek sundu: final sınavına gir, ya da kanıtlanabilir şekilde optimal bir önek kodu (prefix code) bul. Huffman bir tane buldu — ve, iyi bilinen hikayenin anlattığı gibi, kendi açgözlü (greedy) ağaç birleştirme yönteminin her zaman optimal bir kod ürettiğini kanıtladı; bu, kendi hocasının önceki şemasının bile ulaşamadığı daha güçlü bir sonuçtu. Algoritma o zamandan beri sürekli pratik kullanımda: ZIP, JPEG ve MP3 gibi formatların içinde temel bir yapı taşı olarak.
8.3 Huffman ağacını bir min-öbekle kurma¶
Bir mesajdaki her ayrı sembolün sıklığı verildiğinde, her sembol için bir yaprak düğümü, sıklığa göre anahtarlanan bir min-öbeğe yerleştirin. Sonra tekrar tekrar: öbekten en düşük sıklıklı iki kökü çıkarın, çocukları tam olarak bu iki kök olan yeni bir iç düğüm oluşturun (kendi sıklığı ikisinin toplamıdır), ve bu yeni düğümü öbeğe geri koyun. Yalnızca bir düğüm kalana kadar tekrarlayın — o düğüm, bitmiş Huffman ağacının köküdür. Her sol kenar geleneksel olarak 0, her sağ kenar 1 etiketlenir; bir sembolün kodu, basitçe kökten o sembolün yaprağına inen kenar etiketlerinin dizisidir.
Nadir semboller erken birleştirildiğinden (henüz küçükken ve eninde sonunda ağacın dibine yakınken), yaygın semboller ise geç birleştirildiğinden (tepeye yakın kaldıklarından), yaygın semboller kısa kökten-yaprağa yollarla — kısa kodlarla — biterken, nadir semboller uzun kodlarla biter; bölüm 8.1'in hedefi tam olarak budur.
Oynatıcıda ayrıca 14 sembol, çok sayıda eşit sıklık (tie-break önemli) (zor) ve uç durumlar en küçük anlamlı örnek: 2 sembol, hepsi eşit sıklık: 10 sembol, hepsi 1, aşırı çarpık: bir sembol baskın, diğer 9'u nadir, ve 16 sembol: daha büyük bir ağaç seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi harf:sıklık listenizi yazın.
/* ordering key: smaller frequency first; ties broken by a stable tie_id */
static int is_less(Node *a, Node *b) {
if (a->freq != b->freq) return a->freq < b->freq;
return a->tie_id < b->tie_id;
}
/* repeatedly merge the two lowest-priority roots until one remains */
int merge_id = 256;
while (heap_size > 1) {
Node *a = heap_pop(); /* smallest */
Node *b = heap_pop(); /* second smallest */
Node *parent = new_internal(a, b, merge_id++);
heap_push(parent);
}
Node *root = heap_pop(); /* the Huffman tree */
static boolean isLess(Node a, Node b) {
if (a.freq != b.freq) return a.freq < b.freq;
return a.tieId < b.tieId;
}
// repeatedly merge the two lowest-priority roots until one remains
int mergeId = 256;
while (heapSize > 1) {
Node a = heapPop(); // smallest
Node b = heapPop(); // second smallest
Node parent = newInternal(a, b, mergeId++);
heapPush(parent);
}
Node root = heapPop(); // the Huffman tree
Buradaki heap_push/heap_pop, bölüm 5'teki dizi tabanlı min-öbeğin insert/extractinin ta kendisidir, yalnızca düz intler yerine Node * işaretçilerini is_lesse göre sıralar — "herhangi bir karşılaştırılabilir şeyin öbeğini kur" fikrinin, yalnızca sayıların değil, ne kadar geniş çapta yararlı olduğunun doğrudan, somut bir gösterimi. Beraberlikler (eşit sıklıklar), kararlı bir tie_id ile çözülür (bir yaprak için kendi karakter kodu, bir iç düğüm için 256 artı kendi birleştirme sırası), algoritmanın her çalıştırılışının tamamen deterministik olmasını garantiler.
8.4 Kodlama ve kod çözme¶
Ağaç kurulduktan sonra, bir mesajı kodlamak, yalnızca her karakterin kodunu aramak (ağacı bir kez gezerek bulunan, her yaprağa inen 0/1 yolu kaydederek) ve bunları art arda eklemektir. Kod çözmek (decode), her seferinde bir bit, kökten başlayarak ağacı gezer — 0 sola git demektir, 1 sağa git demektir — ve her seferinde bir yaprağa ulaşıldığında, o yaprağın karakteri üretilir ve gezinme kökten yeniden başlar. Bu yalnızca bir Huffman kodunun önek-özgür (prefix-free) olması sayesinde belirsizlik olmadan çalışır: hiçbir sembolün kodu başka bir sembolün kodunun öneki değildir (her kodun ayrı bir yaprağa karşılık gelmesinin ve yalnızca yaprakların karakter üretmesinin doğrudan bir sonucu), o yüzden bir kodun nerede bitip diğerinin nerede başladığı konusunda hiçbir an şüphe yoktur.
Oynatıcıda ayrıca daha çeşitli: "THEQUICKBROWNFOX" (17 karakter) (zor) ve uç durumlar sadece 2 farklı sembol: 10 karakter, çok çarpık: 9 A, 1 B, rakamlarla: 14 karakter, ve uzun metin: 30 karakter seçeneklerini deneyin — ya da 🎲 ile dört zorluk seviyesinde rastgele veri üretin, ya da kendi metninizi yazın (en az 10 karakter, en az 2 farklı sembol).
/* assign a 0/1 code to every leaf by walking the tree */
static void assign_codes(Node *node, char *path, int depth) {
if (node->left == NULL && node->right == NULL) {
path[depth] = '\0';
strcpy(codes[(unsigned char) node->ch], path);
return;
}
path[depth] = '0'; assign_codes(node->left, path, depth + 1);
path[depth] = '1'; assign_codes(node->right, path, depth + 1);
}
/* encode: concatenate each character's code */
static char *encode(const char *text, char *out) {
out[0] = '\0';
for (int i = 0; text[i] != '\0'; i++)
strcat(out, codes[(unsigned char) text[i]]);
return out;
}
/* decode: walk the tree one bit at a time; a leaf emits a character and restarts at the root */
static char *decode(const char *bits, Node *root, char *out) {
int n = 0;
Node *node = root;
for (int i = 0; bits[i] != '\0'; i++) {
node = bits[i] == '0' ? node->left : node->right;
if (node->left == NULL && node->right == NULL) {
out[n++] = node->ch;
node = root;
}
}
out[n] = '\0';
return out;
}
static void assignCodes(Node node, StringBuilder path) {
if (node.left == null && node.right == null) {
codes[node.ch] = path.toString();
return;
}
path.append('0'); assignCodes(node.left, path); path.deleteCharAt(path.length() - 1);
path.append('1'); assignCodes(node.right, path); path.deleteCharAt(path.length() - 1);
}
static String encode(String text) {
StringBuilder out = new StringBuilder();
for (int i = 0; i < text.length(); i++)
out.append(codes[text.charAt(i)]);
return out.toString();
}
static String decode(String bits, Node root) {
StringBuilder out = new StringBuilder();
Node node = root;
for (int i = 0; i < bits.length(); i++) {
node = bits.charAt(i) == '0' ? node.left : node.right;
if (node.left == null && node.right == null) {
out.append(node.ch);
node = root;
}
}
return out.toString();
}
Tam programlar (code/week-04/c/huffman.c, code/week-04/java/Huffman.java), her senaryonun karakter sıklıklarını doğrudan kendi metninden sayar, ağacı tam olarak bölüm 8.3'teki gibi kurar, kod tablosunu yazdırır, metni kodlar, geri çözer, ve gidiş-dönüşün eşleştiğini kontrol eder.
Programın tamamı: huffman.c / Huffman.java
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Huffman coding: count frequencies, build the tree with a min-heap of
* trees (repeatedly merging the two lowest-frequency roots), assign a
* 0/1 code to every leaf, then encode and decode.
* CEN207 Data Structures (CS50-style lecture notes)
*/
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
typedef struct Node {
char ch;
int freq;
int tie_id; /* leaf: ASCII code of ch; internal: 256 + merge order */
struct Node *left, *right;
} Node;
static Node *new_leaf(char ch, int freq) {
Node *n = malloc(sizeof(Node));
n->ch = ch;
n->freq = freq;
n->tie_id = (unsigned char)ch;
n->left = NULL;
n->right = NULL;
return n;
}
static Node *new_internal(Node *a, Node *b, int tie_id) {
Node *n = malloc(sizeof(Node));
n->ch = '\0';
n->freq = a->freq + b->freq;
n->tie_id = tie_id;
n->left = a;
n->right = b;
return n;
}
/* ordering key: smaller frequency first; ties broken by a stable tie_id */
static int is_less(Node *a, Node *b) {
if (a->freq != b->freq) return a->freq < b->freq;
return a->tie_id < b->tie_id;
}
/* --- array-based min-heap of Node*, own sift-up/sift-down --- */
#define HEAP_CAP 32
static Node *heap[HEAP_CAP];
static int heap_size = 0;
static void heap_push(Node *node) {
heap[heap_size] = node;
int i = heap_size;
heap_size++;
while (i > 0) {
int parent = (i - 1) / 2;
if (!is_less(heap[i], heap[parent]))
break;
Node *tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
static Node *heap_pop(void) {
Node *top = heap[0];
heap_size--;
heap[0] = heap[heap_size];
int i = 0;
while (1) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int smallest = i;
if (left < heap_size && is_less(heap[left], heap[smallest]))
smallest = left;
if (right < heap_size && is_less(heap[right], heap[smallest]))
smallest = right;
if (smallest == i)
break;
Node *tmp = heap[i];
heap[i] = heap[smallest];
heap[smallest] = tmp;
i = smallest;
}
return top;
}
/* --- frequency counting --- */
#define ALPHABET 256
static int index_of[ALPHABET];
static char distinct_chars[ALPHABET];
static int freq_of[ALPHABET];
static int distinct_count = 0;
static void count_frequencies(const char *text) {
for (int i = 0; i < ALPHABET; i++)
index_of[i] = -1;
distinct_count = 0;
for (int i = 0; text[i] != '\0'; i++) {
unsigned char c = (unsigned char)text[i];
if (index_of[c] == -1) {
index_of[c] = distinct_count;
distinct_chars[distinct_count] = (char)c;
freq_of[distinct_count] = 0;
distinct_count++;
}
freq_of[index_of[c]]++;
}
}
/* --- code table, built by walking the tree --- */
static char codes[ALPHABET][ALPHABET];
/* assign a 0/1 code to every leaf by walking the tree */
static void assign_codes(Node *node, char *path, int depth) {
if (node->left == NULL && node->right == NULL) {
path[depth] = '\0';
strcpy(codes[(unsigned char)node->ch], path);
return;
}
path[depth] = '0'; assign_codes(node->left, path, depth + 1);
path[depth] = '1'; assign_codes(node->right, path, depth + 1);
}
/* encode: concatenate each character's code */
static char *encode(const char *text, char *out) {
out[0] = '\0';
for (int i = 0; text[i] != '\0'; i++)
strcat(out, codes[(unsigned char)text[i]]);
return out;
}
/* decode: walk the tree one bit at a time; a leaf emits a character and restarts at the root */
static char *decode(const char *bits, Node *root, char *out) {
int n = 0;
Node *node = root;
for (int i = 0; bits[i] != '\0'; i++) {
node = bits[i] == '0' ? node->left : node->right;
if (node->left == NULL && node->right == NULL) {
out[n++] = node->ch;
node = root;
}
}
out[n] = '\0';
return out;
}
static void free_tree(Node *node) {
if (node == NULL) return;
free_tree(node->left);
free_tree(node->right);
free(node);
}
static void run_scenario(const char *label, const char *text) {
printf("-- %s --\n", label);
printf("text: \"%s\" (%d characters)\n", text, (int)strlen(text));
count_frequencies(text);
printf("frequency table:");
for (int i = 0; i < distinct_count; i++)
printf(" %c:%d", distinct_chars[i], freq_of[i]);
printf("\n");
heap_size = 0;
for (int i = 0; i < distinct_count; i++)
heap_push(new_leaf(distinct_chars[i], freq_of[i]));
/* repeatedly merge the two lowest-priority roots until one remains */
int merge_id = 256;
while (heap_size > 1) {
Node *a = heap_pop(); /* smallest */
Node *b = heap_pop(); /* second smallest */
Node *parent = new_internal(a, b, merge_id++);
heap_push(parent);
}
Node *root = heap_pop(); /* the Huffman tree */
char path[ALPHABET];
assign_codes(root, path, 0);
printf("codes:");
for (int i = 0; i < distinct_count; i++)
printf(" %c=%s", distinct_chars[i], codes[(unsigned char)distinct_chars[i]]);
printf("\n");
char encoded[4096];
encode(text, encoded);
int plain_bits = (int)strlen(text) * 8;
printf("encoded (%d bits): %s\n", (int)strlen(encoded), encoded);
printf("plain ASCII would need %d * 8 = %d bits\n", (int)strlen(text), plain_bits);
char decoded[4096];
decode(encoded, root, decoded);
printf("decoded: \"%s\" -- %s\n\n", decoded,
strcmp(decoded, text) == 0 ? "matches the original" : "DOES NOT MATCH (bug!)");
free_tree(root);
}
int main(void) {
/* normal: the classic example, 11 characters */
run_scenario("normal: the classic example", "ABRACADABRA");
/* hard: more variety, 16 characters */
run_scenario("hard: more variety", "THEQUICKBROWNFOX");
/* edge: only 2 distinct symbols, very skewed frequencies (9 A's, 1 B) */
run_scenario("edge: only 2 symbols, very skewed (9 A's, 1 B)", "AAAAAAAAAB");
return 0;
}
/* Week 4 -- Trees, Heaps, and Huffman Coding
* Huffman coding: count frequencies, build the tree with a min-heap of
* trees (repeatedly merging the two lowest-frequency roots), assign a
* 0/1 code to every leaf, then encode and decode.
* CEN207 Data Structures (CS50-style lecture notes)
*/
public class Huffman {
static class Node {
char ch;
int freq;
int tieId; // leaf: char code of ch; internal: 256 + merge order
Node left, right;
}
static Node newLeaf(char ch, int freq) {
Node n = new Node();
n.ch = ch;
n.freq = freq;
n.tieId = ch;
return n;
}
static Node newInternal(Node a, Node b, int tieId) {
Node n = new Node();
n.ch = '\0';
n.freq = a.freq + b.freq;
n.tieId = tieId;
n.left = a;
n.right = b;
return n;
}
// ordering key: smaller frequency first; ties broken by a stable tieId
static boolean isLess(Node a, Node b) {
if (a.freq != b.freq) return a.freq < b.freq;
return a.tieId < b.tieId;
}
// --- array-based min-heap of Node, own sift-up/sift-down ---
static final int HEAP_CAP = 32;
static Node[] heap = new Node[HEAP_CAP];
static int heapSize = 0;
static void heapPush(Node node) {
heap[heapSize] = node;
int i = heapSize;
heapSize++;
while (i > 0) {
int parent = (i - 1) / 2;
if (!isLess(heap[i], heap[parent]))
break;
Node tmp = heap[parent];
heap[parent] = heap[i];
heap[i] = tmp;
i = parent;
}
}
static Node heapPop() {
Node top = heap[0];
heapSize--;
heap[0] = heap[heapSize];
int i = 0;
while (true) {
int left = 2 * i + 1;
int right = 2 * i + 2;
int smallest = i;
if (left < heapSize && isLess(heap[left], heap[smallest]))
smallest = left;
if (right < heapSize && isLess(heap[right], heap[smallest]))
smallest = right;
if (smallest == i)
break;
Node tmp = heap[i];
heap[i] = heap[smallest];
heap[smallest] = tmp;
i = smallest;
}
return top;
}
// --- frequency counting ---
static char[] distinctChars = new char[256];
static int[] freqOf = new int[256];
static int distinctCount = 0;
static void countFrequencies(String text) {
java.util.HashMap<Character, Integer> indexOf = new java.util.HashMap<>();
distinctCount = 0;
for (int i = 0; i < text.length(); i++) {
char c = text.charAt(i);
Integer idx = indexOf.get(c);
if (idx == null) {
idx = distinctCount;
indexOf.put(c, idx);
distinctChars[distinctCount] = c;
freqOf[distinctCount] = 0;
distinctCount++;
}
freqOf[idx]++;
}
}
// --- code table, built by walking the tree ---
static String[] codes = new String[256];
// assign a 0/1 code to every leaf by walking the tree
static void assignCodes(Node node, StringBuilder path) {
if (node.left == null && node.right == null) {
codes[node.ch] = path.toString();
return;
}
path.append('0'); assignCodes(node.left, path); path.deleteCharAt(path.length() - 1);
path.append('1'); assignCodes(node.right, path); path.deleteCharAt(path.length() - 1);
}
// encode: concatenate each character's code
static String encode(String text) {
StringBuilder out = new StringBuilder();
for (int i = 0; i < text.length(); i++)
out.append(codes[text.charAt(i)]);
return out.toString();
}
// decode: walk the tree one bit at a time; a leaf emits a character and restarts at the root
static String decode(String bits, Node root) {
StringBuilder out = new StringBuilder();
Node node = root;
for (int i = 0; i < bits.length(); i++) {
node = bits.charAt(i) == '0' ? node.left : node.right;
if (node.left == null && node.right == null) {
out.append(node.ch);
node = root;
}
}
return out.toString();
}
static void runScenario(String label, String text) {
System.out.println("-- " + label + " --");
System.out.println("text: \"" + text + "\" (" + text.length() + " characters)");
countFrequencies(text);
StringBuilder freqLine = new StringBuilder("frequency table:");
for (int i = 0; i < distinctCount; i++)
freqLine.append(' ').append(distinctChars[i]).append(':').append(freqOf[i]);
System.out.println(freqLine);
heapSize = 0;
for (int i = 0; i < distinctCount; i++)
heapPush(newLeaf(distinctChars[i], freqOf[i]));
// repeatedly merge the two lowest-priority roots until one remains
int mergeId = 256;
while (heapSize > 1) {
Node a = heapPop(); // smallest
Node b = heapPop(); // second smallest
Node parent = newInternal(a, b, mergeId++);
heapPush(parent);
}
Node root = heapPop(); // the Huffman tree
assignCodes(root, new StringBuilder());
StringBuilder codeLine = new StringBuilder("codes:");
for (int i = 0; i < distinctCount; i++)
codeLine.append(' ').append(distinctChars[i]).append('=').append(codes[distinctChars[i]]);
System.out.println(codeLine);
String encoded = encode(text);
int plainBits = text.length() * 8;
System.out.println("encoded (" + encoded.length() + " bits): " + encoded);
System.out.println("plain ASCII would need " + text.length() + " * 8 = " + plainBits + " bits");
String decoded = decode(encoded, root);
System.out.println("decoded: \"" + decoded + "\" -- " +
(decoded.equals(text) ? "matches the original" : "DOES NOT MATCH (bug!)"));
System.out.println();
}
public static void main(String[] args) {
// normal: the classic example, 11 characters
runScenario("normal: the classic example", "ABRACADABRA");
// hard: more variety, 16 characters
runScenario("hard: more variety", "THEQUICKBROWNFOX");
// edge: only 2 distinct symbols, very skewed frequencies (9 A's, 1 B)
runScenario("edge: only 2 symbols, very skewed (9 A's, 1 B)", "AAAAAAAAAB");
}
}
Deneyin
Beklenen çıktı:
-- normal: the classic example --
text: "ABRACADABRA" (11 characters)
frequency table: A:5 B:2 R:2 C:1 D:1
codes: A=0 B=110 R=111 C=100 D=101
encoded (23 bits): 01101110100010101101110
plain ASCII would need 11 * 8 = 88 bits
decoded: "ABRACADABRA" -- matches the original
-- hard: more variety --
text: "THEQUICKBROWNFOX" (16 characters)
frequency table: T:1 H:1 E:1 Q:1 U:1 I:1 C:1 K:1 B:1 R:1 O:2 W:1 N:1 F:1 X:1
codes: T=1100 H=0110 E=0100 Q=1010 U=1101 I=0111 C=0011 K=1000 B=0010 R=1011 O=000 W=1110 N=1001 F=0101 X=1111
encoded (62 bits): 11000110010010101101011100111000001010110001110100101010001111
plain ASCII would need 16 * 8 = 128 bits
decoded: "THEQUICKBROWNFOX" -- matches the original
-- edge: only 2 symbols, very skewed (9 A's, 1 B) --
text: "AAAAAAAAAB" (10 characters)
frequency table: A:9 B:1
codes: A=1 B=0
encoded (10 bits): 1111111110
plain ASCII would need 10 * 8 = 80 bits
decoded: "AAAAAAAAAB" -- matches the original
Her durumdaki sıkıştırma oranına bakın: "ABRACADABRA", düz ASCII'nin 88 bitinden 23 bite küçülüyor — sık geçen bir sembol, A (11 karakterin 5'i), mümkün olan en kısa kodu, tek bir biti (0), alıyor. "THEQUICKBROWNFOX" — 16 karakterden 15 farklı sembol, neredeyse hiç tekrar yok — çok daha az dramatik sıkışıyor (128 → 62 bit), çünkü sömürülecek çok az sıklık çarpıklığı kalmış: Huffman kodlamasının kazançları tamamen eşit olmayan sıklıklardan gelir, ve her sembolün eşit derecede nadir olduğu bir mesajın kazanacak fazla bir yeri yoktur. Çarpık uç durum, 9 A ve 1 B, yine de 10 bit gerektiriyor (karakter başına bir bit, çünkü yalnız 2 sembol var ve tek bir bit ikisini ayırt etmeye yetiyor) — yalnızca 2 sembol kaldığında, sıklıkları ne kadar çarpık olursa olsun, Huffman kodlamasının karakter başına 1 bitten daha iyisini yapamayacağının bir hatırlatması.
Karmaşıklık. Ağacı kurmak, n farklı sembol için tam olarak n − 1 birleştirme yapar, her biri iki heap_pop ve bir heap_push içerir, her biri O(log n) — toplamda O(n log n) (sıklıkları saymak, metnin uzunluğu L olmak üzere, metin üzerinde ayrı bir O(L) geçiştir). Kodlama O(L)'dir: karakter başına bir kod arama ve ekleme. Kod çözme O(B)'dir, B kodlanmış bit sayısı: bit başına bir ağaç adımı, çünkü her bit ağaçta tam olarak bir kenar aşağı iner.
Sık yapılan hatalar
- Beraberlik çözücüyü (tie-breaker) unutmak. Eşit sıklıklı iki sembol, hangi sırayla birleştirilirse birleştirilsin kodun optimalliğini etkilemez (her iki sıra da eşit derecede iyi bir ağaç üretir), ama deterministik bir beraberlik çözücü (yukarıdaki
tie_id) olmadan, aynı girdi üzerindeki iki çalıştırma sessizce iki farklı — ikisi de optimal olsa da — ağaç üretebilir; bu da hata ayıklamayı ve test etmeyi gerekenden çok daha zor kılar. - Kod tablosunun ASCII gibi önceden sabit olduğunu varsaymak. Bir Huffman kodu mesaj başına (ya da bilinen bir sıklık dağılımı başına) kurulur —
Eharfi bir belgede0kodunu alabilir, başka bir belgede101kodunu alabilir, tamamen o belgenin kendi sembol sıklıklarına bağlı olarak. Kod çözücünün her zaman ya ağacın kendisine ya da kodlanmış bitlerin yanında sıklık tablosuna ihtiyacı vardır. - Kod çözmeyi gidiş-dönüşü test etmeden test etmek.
depthte bir birer birlik hatası ya da yer değiştirmiş bir'0'/'1'dalı olan bir kod çözme rutini, yine de çökmeden çalışabilir, sessizce yanlış bir dize üretebilir; her zamandecode(encode(metin)) == metini kontrol edin, tam olarak yukarıdaki "matches the original" satırının yaptığı gibi.
Kendini sına: Huffman kodlaması
Bir Huffman ağacında, bir sembolün kodunun başka bir sembolün kodunun öneki olması mümkün müdür (örneğin X sembolü 01 kodunu, Y sembolü 010 kodunu alsın)? Neden ya da neden değil?
Cevap. Hayır. Her sembol tam olarak bir yaprağa karşılık gelir, ve bir yaprağın, tanımı gereği, çocuğu yoktur — o yüzden hiçbir yaprağın yolu, başka bir yaprağa ulaşan daha uzun bir yola genişletilemez. "Önek-özgür" olmanın tam anlamı budur, ve tek geçişte belirsizlik olmadan kod çözmeyi mümkün kılan tam olarak budur.
Özet¶
- Bir ağaç (tree), tam olarak bir kök, çevrim yok, ve her kök-olmayan düğümün tam olarak bir ebeveyni olacak şekilde kenarlarla bağlanan düğümlerdir — terimler (kök, ebeveyn, çocuk, kardeş, yaprak, iç düğüm, kenar, derinlik, yükseklik, derece, altağaç) genel ya da ikili, herhangi bir köklü ağaca uygulanır.
- Bir ikili ağaç (binary tree), her düğümü en fazla iki çocukla,
leftveright, kısıtlar. Beş bağımsız biçim sorusu — dolu, tam, mükemmel, dejenere, yükseklik-dengeli — bir ikili ağacın "ne kadar sıkı paketlenmiş" olduğunu tanımlar, ve yüksekliği h olan mükemmel bir ağacın tam olarak 2h+1 − 1 düğümü vardır. - Beş dolaşma (traversal), her düğümü tam bir kez, genellikle beş farklı sırada ziyaret eder: preorder (ziyaret, sol, sağ — bir ağacı yeniden kurar), inorder (sol, ziyaret, sağ — bir BST'de sıralı sıra), postorder (sol, sağ, ziyaret — güvenli silme), özyineleme yerine kendi açık yığınımızı kullanan bir özyinelemesiz inorder, ve bir kuyrukla level order (genişlik öncelikli).
- Tam (complete) bir ikili ağaç, hiç işaretçi kullanmadan düz bir dizide saklanabilir: i. düğümün çocukları
2i+1/2i+2de, ebeveyni(i-1)/2de yaşar — saf O(1) aritmetik. - Bir ikili öbek (binary heap), öbek özelliğini (ebeveyn her zaman her iki çocuğu da yener) sağlayan tam bir ağaçtır:
insert(sift-up) veextract(sift-down) O(log n)'dir;build_heap, tüm bir diziyi O(n)'de bir öbeğe çevirir; öbek sıralaması (heap sort), tam olarak bu iki parçayı kullanarak O(n log n)'de, yerinde, ama kararsız (unstable) olarak sıralar. - Bir öncelik kuyruğu (priority queue), bir öbeğin en sık uyguladığı ADT'dir (
insert,peek,extract,update_key);update_key, öğe başına kararlı bir id gerektirir, çünkü bir öğenin dizi konumu her işlemde değişebilir. - Üç öbek varyasyonu, her biri bir özelliği başka bir özellikle takas eder: d-ary öbek, daha hızlı eklemeleri daha yavaş seviye-başına çıkarmalarla takas eder; binom öbeği ve solcu öbek, ikisi de düz öbeğin dizi-dostluğunu hızlı bir O(log n)
union/mergeile takas eder. - Huffman kodlaması, yalnızca ağaçlardan oluşan bir min-öbekle, tekrar tekrar en düşük sıklıklı iki kökü birleştirerek, optimal, önek-özgür bir ikili kod kurar — yaygın sembollere kısa, nadir sembollere uzun kod vererek.
Alıştırmalar¶
[40, 20, 60, 10, 30, 50, 70, null, null, 25]seviye-sıralı dizisinin verdiği ikili ağacı çizin. Dolu mu? Tam mı? Mükemmel mi? Yüksekliğini verin.- Alıştırma 1'deki ağacın preorder, inorder ve postorder dizilerini, hiçbir kod çalıştırmadan, elle yazın.
preorder_recursive.cyi (ya da Java karşılığını), yeni hiçbir global durum eklemeden, her düğümün derinliğini de değeriyle birlikte yazdıracak şekilde değiştirin —preordere eklenecek tek bir ekstra parametrenin ne taşıması gerektiğini düşünün.- Bölüm 4'teki dizi-indis formüllerini kullanarak, hiç ağaç nesnesi kurmadan, belirli bir
iindisinin,ndüğümlü tam bir ağaçta bir yaprak olup olmadığını döndüren bir fonksiyon yazın. heap_insert.c'nin "normal" senaryosunu, yalnızca ilk dört ekleme için (15, 7, 22, 3, başlangıçta boş bir min-öbeğe), elle izleyin; her eklemeden sonra diziyi ve ağacı çizin, sonra çalışmanızı programın gerçek çıktısına karşı kontrol edin.- Bir max-öbek şu anda
[50, 30, 40, 10, 20, 35, 38]i tutuyor.extract()i elle izleyin: hangi değer döndürülür, ve dizi sonrasında nasıl görünür? - Bölüm 5.5'e geri bakmadan,
build_heapin neden "açıkça makul görünen" O(n log n) yerine O(n) olduğunu kendi kelimelerinizle açıklayın. - Bir öncelik kuyruğu şu anda
{id=0: 12, id=1: 5, id=2: 20}i bir min-öncelik kuyruğu olarak tutuyor.update_key(id=2, 2)yi elle izleyin: hangi sift yönünü tetikler, ve dizi sonrasında nasıl görünür? "MISSISSIPPI"metni için karakter sıklıklarını elle hesaplayın, sonra Huffman ağacını bölüm 8.3'ün anlattığı şekilde kurun (beraberlikleri karakterin alfabetik sırasına göre çözün).Shangi kodu alır? YaM?- Meydan okuma.
dary_heap_extract.cyi (ya da Java karşılığını),heap_insert.c'nin sift-up döngüsünü(i-1)/2yerine(i-1)/Dindisindeki tek bir ebeveynle karşılaştıracak şekilde uyarlayarak,inserti de uygulayacak şekilde değiştirin. Yeniinsertinizin ve mevcutextractin birbiriyle tutarlı olduğunu, 10 değer ekleyip sonra hepsini çıkararak doğrulayın — değerler sıralı sırayla geri gelmelidir.
Kendini sınama testi¶
1. Yüksekliği 4 olan bir ikili ağaçtaki maksimum düğüm sayısı nedir?
24+1 − 1 = 31 düğüm (o yükseklikte mükemmel bir ağaç).
2. Hangi dolaşma, bir ikili ağacın kökünü en son ziyaret eder?
Postorder (sol, sağ, ziyaret) — kök her zaman ziyaret edilen en son düğümdür.
3. Tam bir ikili ağaç bir dizide saklandığında, 9. indisteki düğümün ebeveyn indisi nedir?
(9 - 1) / 2 = 4 (tam sayı bölmesi kullanılarak).
??? success "4. Doğru mu yanlış mı: her tam (complete) ikili ağaç aynı zamanda mükemmel (perfect) bir ikili ağaçtır." Yanlış. Tam bir ağacın son seviyesinin yalnızca kısmi olmasına izin verilir (soldan sağa, boşluksuz); mükemmel bir ağaç ise ek olarak her yaprağın aynı derinlikte olmasını gerektirir.
5. Bir min-öbekte, en küçük değer her zaman nerede bulunur?
Kökte (dizi indisi 0).
??? success "6. Floyd'un alttan-yukarı yöntemini kullanarak rastgele n elemanlı bir diziden bir öbek kurmanın zaman karmaşıklığı nedir, ve neden O(n log n) değildir?" O(n). Her sift-down en fazla O(yükseklik) maliyetli olsa da, düğümlerin büyük çoğunluğu ağacın dibine yakındır (küçük yüksekliklerde), ve ağacın tamamı üzerinde "yükseklik h'deki sayı çarpı h maliyeti" toplamı, O(n log n)'e değil O(n)'e yakınsar.
7. Öbek sıralaması kararlı (stable) bir sıralama algoritması mıdır?
Hayır. Öbek sıralaması yalnızca değere göre karşılaştırır, o yüzden iki eşit eleman başladıkları göreceli sıradan farklı bir sırada bitebilir.
8. Bir öncelik kuyruğunda, eklenen her öğenin neden kalıcı, kararlı bir id'ye ihtiyacı vardır?
Çünkü bir öğenin altta yatan öbeğin dizisi içindeki konumu, neredeyse her işlemde (ekleme, çıkarma, ya da başka bir öğenin güncellenmesi) değişebilir, o yüzden update_keynin, öğenin o anda nerede oturduğuna bağlı olmayan, "bu belirli öğeyi" bulacak bir yola ihtiyacı vardır.
??? success "9. Bir solcu öbeğin mergeinin O(log n) sürede çalışmasını sağlayan, ağacın tamamı çok dengesiz olsa bile geçerli olan tek yapısal özellik nedir?" Solcu özellik, sağ omurganın (yalnızca sağ çocukları takip eden yol), kökten eksik bir çocuğa giden en kısa yol olmasını garanti eder — O(log n) uzunlukta — ve merge yalnızca sağ omurgalara iner, potansiyel olarak çok daha uzun olan sol tarafa asla inmez.
??? success "10. Farklı semboller farklı uzunlukta kod alsa bile, bir Huffman kodunun neden benzersiz ve belirsizlik olmadan çözülebilir olduğu garanti edilir?" Çünkü her sembol ağacın tam olarak bir yaprağına karşılık gelir, ve bir yaprağın çocuğu yoktur — o yüzden hiçbir sembolün kodu başka bir sembolün kodunun öneki olamaz ("önek-özgür"), bu da bitler arasında soldan sağa tek bir geçişin, kökten aşağı inerek, bir kodun nerede bitip diğerinin nerede başladığını asla tahmin etmesi gerekmediği anlamına gelir.
İleriye bakış¶
Önümüzdeki hafta çizgeyi (graph) tanıtıyor — "çevrim yok, tam olarak bir ebeveyn" kısıtlamalarını bıraktığınızda ve düğümler arasında herhangi bir bağlantı örüntüsüne izin verdiğinizde bir ağacın doğal genellemesi. Bu haftanın fikirlerinden çoğu hemen geri dönüyor: genişlik öncelikli arama (bölüm 3.5'in level-order dolaşması, çevrimli yapılara genelleştirilmiş hali), ağırlıksız bir çizgede en kısa yolları bulur, ve bölüm 6'daki öncelik kuyruğu, kenarlar farklı ağırlıklar taşıdığında en kısa yolları bulan Dijkstra'nın algoritmasının merkezi motorudur — tam olarak bu haftanın update_keyinin desteklemek için kurulduğu "tekrar tekrar en acil/en yakın öğeyi çıkar, sonra belki başka bir öğenin önceliğini azalt" örüntüsü.
Kaynaklar¶
- Cormen, T. H., Leiserson, C. E., Rivest, R. L., & Stein, C. (2022). Introduction to Algorithms (4. baskı). MIT Press. — Öbekler, binom öbekleri ve Fibonacci öbekleri üzerine bölümler.
- Sedgewick, R., & Wayne, K. (2011). Algorithms (4. baskı). Addison-Wesley. — Bölüm 3.5 (Priority Queues) ve beraberindeki öbek sıralaması işlenişi.
- Knuth, D. E. (1997). The Art of Computer Programming, Volume 1: Fundamental Algorithms (3. baskı). Addison-Wesley. — Ağaç terimleri ve ikili ağaç özellikleri için klasik kaynak, Bölüm 2.3.
- Huffman, D. A. (1952). "A Method for the Construction of Minimum-Redundancy Codes." Proceedings of the IRE, 40(9), 1098–1101.
- Williams, J. W. J. (1964). "Algorithm 232: Heapsort." Communications of the ACM, 7(6), 347–348.
- Floyd, R. W. (1964). "Algorithm 245: Treesort 3." Communications of the ACM, 7(12), 701. — O(n) alttan-yukarı build-heap yöntemi.
- Vuillemin, J. (1978). "A Data Structure for Manipulating Priority Queues." Communications of the ACM, 21(4), 309–315. — Binom öbeği.
- Cayley, A. (1857). "On the Theory of the Analytical Forms Called Trees." Philosophical Magazine, 13, 172–176.
- williamfiset/Algorithms (MIT Lisansı). https://github.com/williamfiset/Algorithms — ağaçlar, öbekler ve öncelik kuyrukları için referans Java uygulamaları.
- Programiz DSA. https://www.programiz.com/dsa — ağaçlar, öbekler ve Huffman kodlaması üzerine adım adım, giriş seviyesinde açıklamalar.
